AMD ARTIX-7系列的高端FPGA开发平台（型号：AX7035B）正式发布了，为了让您对此开发平台可以快速了解，我们编写了此用户手册。

这款ARTIX-7 FPGA开发平台采用AMD的ARTIX-7芯片，开发板的外围设计了丰富的外围接口，比如一路HDMI输入接口，一路HDMI输出接口，一路千兆以太网接口，一路USB2.0接口，Uart接口，下载器接口和两路40针扩展口等等。满足用户各种高速数据传输，视频处理和工业控制的要求，是一款"全能级“的FPGA开发平台。为高速视频传输，数据通信，图像处理及数据处理的前期验证和后期应用提供了可能。相信这样的一款产品非常适合从事FPGA开发的学生、工程师等群体。

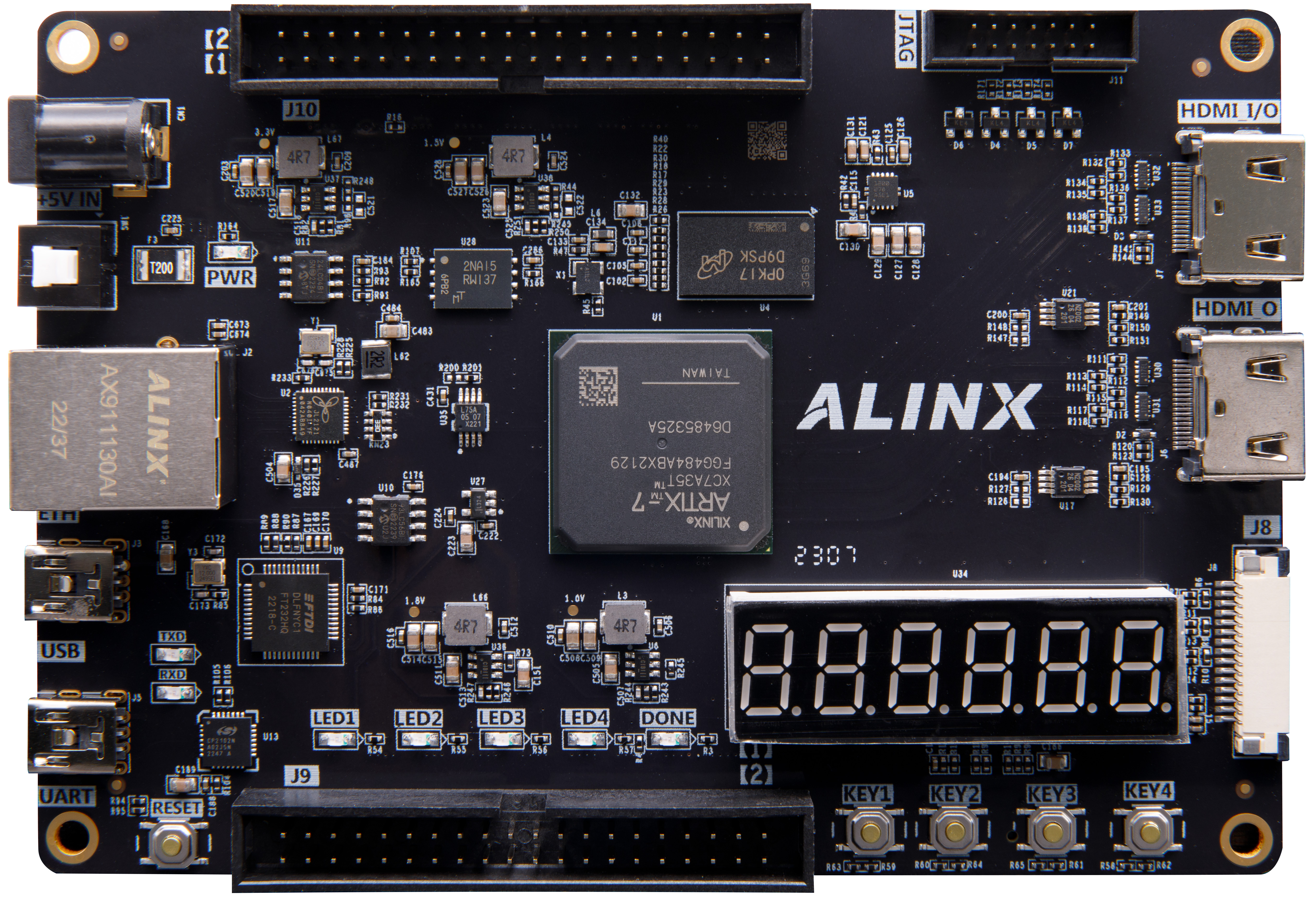

图0-0 AX7035B开发板

开发板简介

在这里，对这款AX7035B FPGA开发平台进行简单的功能介绍。

此款开发板使用的是AMD公司的ARTIX-7系列的FPGA芯片，型号为XC7A35T-2FGG484I，484个引脚的FBGA封装。FPGA芯片连接了一个256M字节的DDR3存储芯片，实现FPGA和DDR3之间的高速数据读写，数据位宽为16位，DDR的读写时钟频率达到400Mhz，整个系统的带宽高达12.8Gb/s（800M*16bit)，满足数据处理过程中对数据缓冲区的需求。一片128Mbit的QSPI FLASH作为FPGA的配置芯片，用于存储FPGA的配置文件和一些用户数据。

开发板上扩展了丰富的外围接口，其中包含一路HDMI输出接口和一路HDMI输入接口、一路千兆以太网接口、一路USB2.0接口、一路UART串口接口、一路SD卡接口、两路40针的扩展口和一些按键LED及EEPROM和传感器电路。

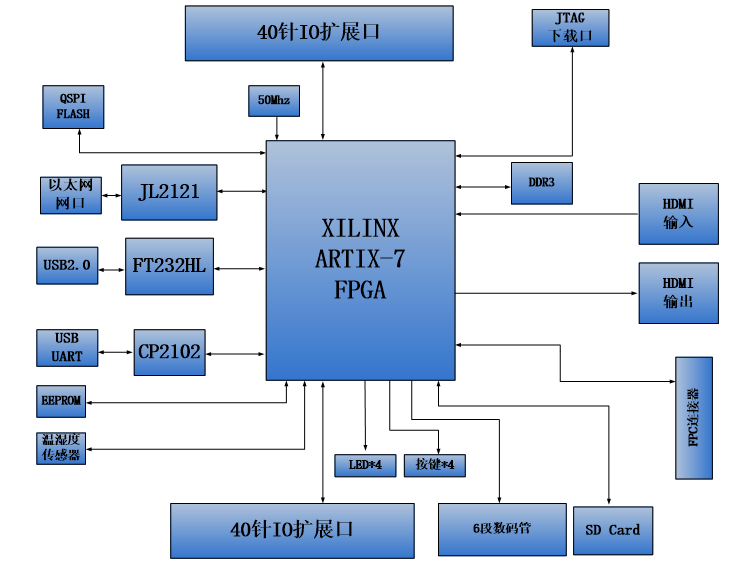

下图为整个开发系统的结构示意图：

图1-1 AX7035B开发板结构图

通过这个示意图，我们可以看到，我们这个开发平台所能实现的功能。

• AMD ARTIX-7系列FPGA芯片XC7A35T-2FGG484I
• 一片大容量的2Gbit（256MB）高速DDR3 SDRAM,可作为FPGA芯片数据的缓存;
• 一片128Mbit的QSPI FLASH, 可用作FPGA芯片的配置文件和用户数据的存储;
• 板载一个50Mhz的有源晶振，给FPGA系统提供稳定的时钟源；
• 一路10/100M/1000M以太网RJ-45接口

千兆以太网接口芯片采用景略半导体的JL2121工业级GPHY芯片。JL2121芯片支持10/100/1000 Mbps网络传输速率; 全双工和自适应。

• 一路HDMI 图像视频输出接口

最高支持1080P@60Hz输出，支持不同格式的数据输出。

• 一路HDMI 图像视频输入接口

最高支持720P@60Hz输入，支持不同格式的数据输入。

• 一路高速USB2.0接口

使用FTDI Chip公司的FT232H 单通道USB芯片，可用于开发板和PC之间的USB2.0高速通信，最高速度达480Mb/s。

• 一路USB Uart接口
• 一路Uart转USB接口，用于和电脑通信，方便用户调试。串口芯片采用Silicon Labs CP2102GM的USB-UAR芯片, USB接口采用MINI USB接口。
• Micro SD卡座
• 一路Micro SD卡座，支持SD模式和SPI模式。
• 一个6位数码管，可以动态显示6位数字。
• 温湿度传感器

板载一片温湿度传感器芯片LM75，用于检测板子周围环境的温度和湿度。

• 二路40针扩展口

预留2个40针2.54mm间距的扩展口，可以外接的各种模块（双目摄像头，TFT LCD屏，高速AD模块等等）。扩展口包含5V电源1路，3.3V电源2路，地3路，IO口34路。

• 一路FPC扩展口

预留1个15针FPC扩展口，用于连接用户的MIPI摄像头模块。

• 一路JTAG口，可对FPGA系统进行调试和下载。
• 按键和LED灯

1个复位按键，4个用户按键；1个电源指示灯，1个DONE配置指示灯，2个串口发送和接收指示灯，4个用户LED灯。

结构尺寸

开发板的尺寸为精简的130mm x 90mm, PCB采用8层板设计。板子四周有4个螺丝定位孔，用于固定开发板，定位孔的孔径为3.5mm(直径），资料中提供dxf结构图。

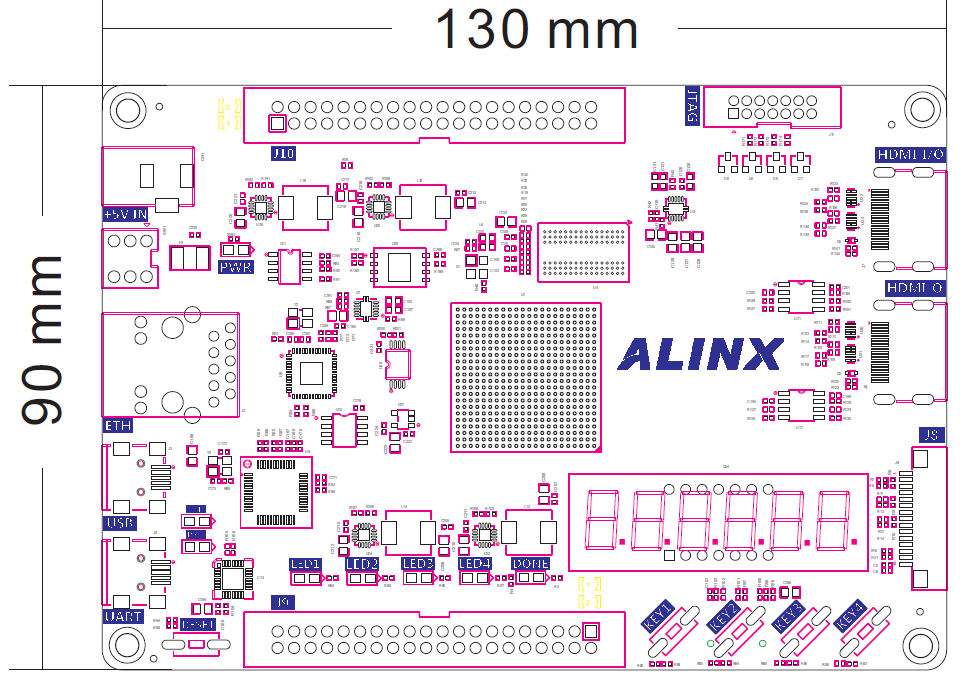

图2-1 结构图

电源

电源输入：开发板供电电压为DC5V，请使用开发板自带的电源,不要用其他规格的电源，以免损坏开发板。开发板上的电源设计示意图如下:

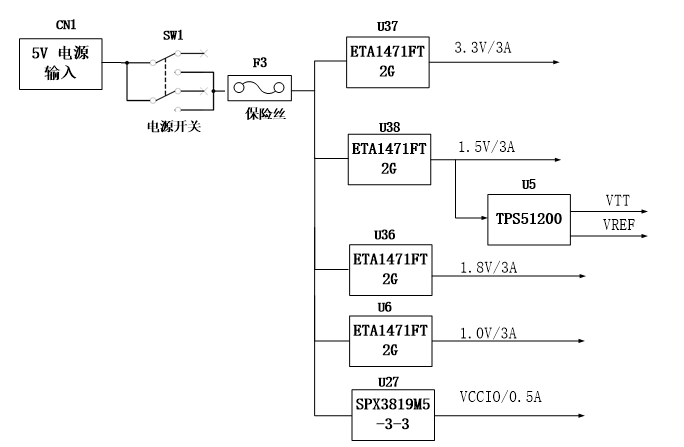

图3-1 原理图中电源接口部分

开发板通过+5V供电, 通过四路DC/DC电源芯片ETA1471FT2G转化成+3.3V，+1.5V，+1.8V，+1.0V四路电源， 每路输出电流可高达3A。通过一路LDO SPX3819M5-3-3产生VCCIO电源，VCCIO最要是针对FPGA的BANK16进行供电，通过更换其它的LDO芯片，使得BANK16的IO适应不同的电压标准。1.5V通过TI的TPS51200生成DDR3需要的VTT和VREF电压。各个电源分配的功能如下表所示：

电源	功能
+3.3V	FPGA的VCCIO, 以太网，串口，HDMI, 传感器，FLASH, EEPROM以及SD card
+1.8V	FPGA的辅助电压VCCAUX, VCCBATT以及ADC电源VCCADC
+1.0V	FPGA的核心电压VCCINT, VCCBRAM
+1.5V	DDR3, FPGA的Bank34
VREF, VTT	DDR3
VCCIO	FPGA Bank16

表3-1 电源接口功能

因为ARTIX-7的FPGA的电源有上电顺序的要求，在电路设计中，我们已经按照FPGA的电源要求设计，上电依次为1.0V -> 1.8V -> 1.5 V -> 3.3V -> VCCIO。

FPGA

前面已经介绍过了，我们所使用的FPGA型号为XC7A35T-2FGG484I，属于AMD公司Artix-7系列的产品，速度等级为2，温度等级为工业级。此型号为FGG484封装，484个引脚。AMD ARTIX-7 FPGA的芯片命名规则如下：

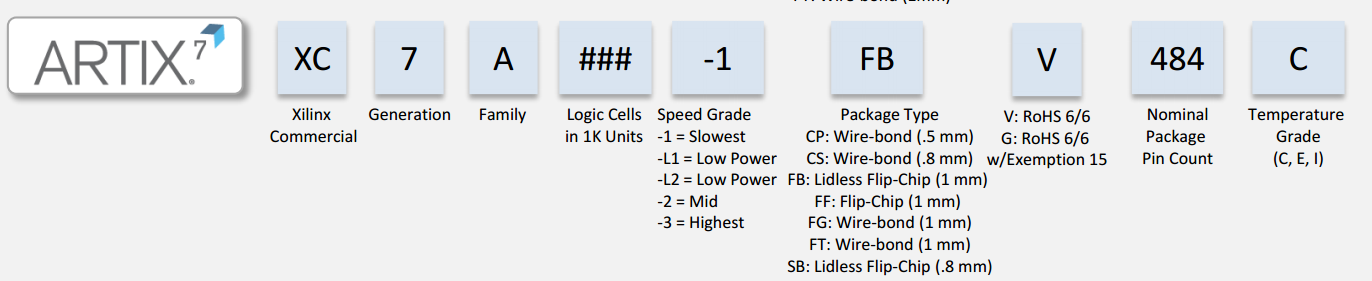

图4-1 型号命名规则定义

图4-2为开发板所用的FPGA芯片实物图。

图4-2 FPGA芯片实物

其中FPGA芯片XC7A35T的主要参数如下所示：

名称	具体参数
逻辑单元Logic Cells	33,280
查找表(Slices)	5,200
触发器(CLB flip-flops)	41,600
Block RAM（kb）大小	1,800
DSP处理单元（DSP Slices）	90
速度等级	-2
温度等级	工业级

表4-1 芯片参数

FPGA供电系统

Artix-7 FPGA电源有VCCINT, VCCBRAM, VCCAUX, VCCO, VMGTAVCC和VMGTAVTT。VCCINT为FPGA内核供电引脚，需接1.0V；VCCBRAM,为FPGA Block RAM的供电引脚；接1.0V；VCCAUX为FPGA辅助供电引脚, 接1.8V；VCCO为FPGA的各个BANK的电压，包含BANK0,BANK14\~16, BANK34\~35，在AX7035B开发板上，BANK34因为需要连接DDR3，BANK的电压连接的是1.5V，其它BANK的电压都是3.3V，其中BANK16的VCCO是由LDO供电，可以通过更换LDO芯片更改BANK的电平。因为这里没有用到GTP的功能，所以GTP的电源我们不需要提供。

Artix-7 FPGA系统要求上电顺序分别为先VCCINT供电，再是VCCBRAM, 然后是VCCAUX，最后为VCCO。如果VCCINT和VCCBRAM的电压一样，可以同时上电。断电的顺序则相反。

50M有源晶振

开发板上提供一个Sitime公司的50M有源晶振给FPGA作为系统时钟输入。晶振输出连接到FPGA的全局时钟(GCLK Pin Y18)，这个GCLK可以用来驱动FPGA内的用户逻辑电路，用户可以通过配置FPGA内部的PLL和MMCM来实现更高的时钟。

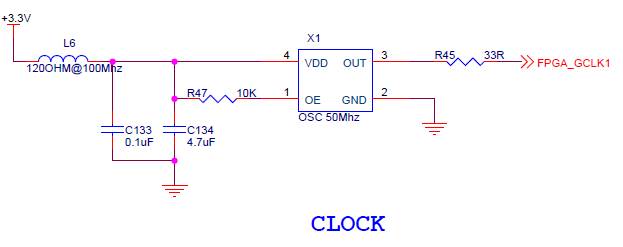

图5-1 50M有源晶振

时钟引脚分配：

引脚名称	FPGA引脚
FPGA_GCLK1	Y18

表5-1 50M有源晶振引脚分配

DDR3

AX7035B板上配有一个Micron(美光）的2Gbit（256MB）的DDR3芯片,型号为MT41J128M16HA-125。DDR的总线宽度共为16bit。DDR3 SDRAM的最高运行时钟速度可达400MHz(数据速率800Mbps)。该DDR3存储系统直接连接到了FPGA的BANK 34的存储器接口上。DDR3 SDRAM的具体配置如下表6-1所示。

位号	芯片类型	容量	厂家
U4	MT41J128M16HA-125	128M x 16bit	micron

表6-1 DDR3 SDRAM配置

DDR3的硬件设计需要严格考虑信号完整性，我们在电路设计和PCB设计的时候已经充分考虑了匹配电阻/终端电阻,走线阻抗控制，走线等长控制，　保证DDR3的高速稳定的工作。

DDR3 DRAM的硬件连接示意图如图6-1所示:

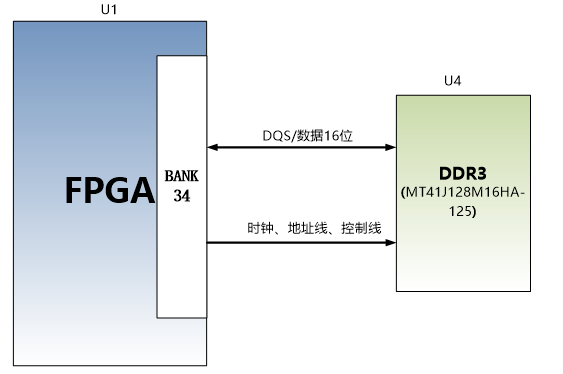

图6-1 DDR3 DRAM原理图示意图

DDR3 DRAM引脚分配：

信号名称	FPGA引脚名	FPGA管脚号
DDR3_LDQS_P	IO_L9P_T1_DQS_34	Y3
DDR3_LDQS_N	IO_L9N_T1_DQS_34	AA3
DDR3_UDQS_P	IO_L3P_T0_DQS_34	R3
DDR3_UDQS_N	IO_L3N_T0_DQS_34	R2
DDR3_DQ[0]	IO_L12P_T1_MRCC_34	V4
DDR3_DQ [1]	IO_L8N_T1_34	AB2
DDR3_DQ [2]	IO_L8P_T1_34	AB3
DDR3_DQ [3]	IO_L7P_T1_34	AA1
DDR3_DQ [4]	IO_L10P_T1_34	AA5
DDR3_DQ [5]	IO_L11P_T1_SRCC_34	Y4
DDR3_DQ [6]	IO_L10N_T1_34	AB5
DDR3_DQ [7]	IO_L11N_T1_SRCC_34	AA4
DDR3_DQ [8]	IO_L2N_T0_34	V2
DDR3_DQ [9]	IO_L5N_T0_34	Y1
DDR3_DQ [10]	IO_L1N_T0_34	U1
DDR3_DQ [11]	IO_L4N_T0_34	Y2
DDR3_DQ [12]	IO_L1P_T0_34	T1
DDR3_DQ [13]	IO_L5P_T0_34	W1
DDR3_DQ [14]	IO_L2P_T0_34	U2
DDR3_DQ [15]	IO_L6P_T0_34	U3
DDR3_LDM	IO_L7N_T1_34	AB1
DDR3_UDM	IO_L4P_T0_34	W2
DDR3_A[0]	IO_L22P_T3_34	AA8
DDR3_A[1]	O_L14N_T2_SRCC_34	U5
DDR3_A[2]	IO_L24N_T3_34	Y9
DDR3_A[3]	IO_L23P_T3_34	Y8
DDR3_A[4]	IO_L16N_T2_34	V5
DDR3_A[5]	IO_L19N_T3_VREF_34	W7
DDR3_A[6]	IO_L16P_T2_34	U6
DDR3_A[7]	IO_L19P_T3_34	V7
DDR3_A[8]	IO_L14P_T2_SRCC_34	T5
DDR3_A[9]	O_L24P_T3_34	W9
DDR3_A[10]	IO_L18N_T2_34	AA6
DDR3_A[11]	IO_L17N_T2_34	T6
DDR3_A[12]	IO_L18P_T2_34	Y6
DDR3_A[13]	IO_L17P_T2_34	R6
DDR3_BA[0]	IO_L22N_T3_34	AB8
DDR3_BA[1]	IO_L15N_T2_DQS_34	W5
DDR3_BA[2]	IO_L23N_T3_34	Y7
DDR3_S0	IO_25_34	U7
DDR3_RAS	IO_L20P_T3_34	AB7
DDR3_CAS	IO_L13N_T2_MRCC_34	T4
DDR3_WE	IO_L15P_T2_DQS_34	W6
DDR3_ODT	IO_L20N_T3_34	AB6
DDR3_RESET	IO_0_34	T3
DDR3_CLK_P	IO_L21P_T3_DQS_34	V9
DDR3_CLK_N	IO_L21N_T3_DQS_34	V8
DDR3_CKE	IO_L13P_T2_MRCC_34	R4

表6-2 DDR3 SDRAM引脚分配

QSPI Flash

开发板上使用了一片128Mbit大小的QSPI FLASH芯片，型号为N25Q128，它使用3.3V CMOS电压标准。由于它的非易失特性，在使用中， QSPI FLASH可以作为FPGA系统的启动镜像。这些镜像主要包括FPGA的bit文件、 软核的应用程序代码以及其它的用户数据文件。

QSPI FLASH的具体型号和相关参数见下表

位号	芯片类型	容量	厂家
U8	N25Q128	128M Bit	Numonyx

表7-1 QSPI Flash的型号和参数

QSPI FLASH连接到FPGA芯片的BANK0和BANK14的专用管脚上，其中时钟管脚连接到BANK0的CCLK0上，其它数据和片选信号分别连接到BANK14的D00~D03和FCS管脚上。图7-1为QSPI Flash在硬件连接示意图。

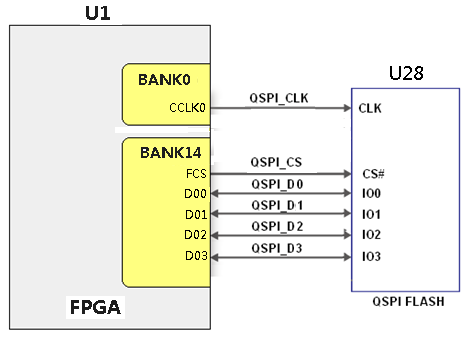

图 7-1 QSPI Flash连接示意图

配置芯片引脚分配：

信号名称	FPGA引脚名	FPGA管脚号
QSPI_CLK	CCLK_0	L12
QSPI_CS	IO_L6P_T0_FCS_B_14	T19
QSPI_DQ0	IO_L1P_T0_D00_MOSI_14	P22
QSPI_DQ1	IO_L1N_T0_D01_DIN_14	R22
QSPI_DQ2	IO_L2P_T0_D02_14	P21
QSPI_DQ3	IO_L2N_T0_D03_14	R21

表7-2 QSPI Flash引脚分配

千兆以太网接口

AX7035B开发板上通过一片景略半导体的JL2121-N040I以太网PHY芯片为用户提供网络通信服务。以太网PHY芯片是连接到ARTIX7 FPGA的IO接口上。JL2121-N040I芯片支持10/100/1000 Mbps网络传输速率，通过RGMII接口跟FPGA进行数据通信。KSZ9031RNX支持ＭDI/MDX自适应，各种速度自适应，Master/Slave自适应，支持MDIO总线进行PHY的寄存器管理。

JL2121上电会检测一些特定的IO的电平状态，从而确定自己的工作模式。表8-1 描述了GPHY芯片上电之后的默认设定信息。

配置Pin脚	说明	配置值
RXD3_ADR0 RXC_ADR1 RXCTL_ADR2	MDIO/MDC 模式的PHY地址	PHY Address 为 001
RXD1_TXDLY	TX时钟2ns延时	延时
RXD0_RXDLY	RX时钟2ns延时	延时

表8-1 PHY芯片默认配置值

当网络连接到千兆以太网时，FPGA和PHY芯片JL2121-N040I的数据传输时通过RGMII总线通信，传输时钟为125Mhz，数据在时钟的上升沿和下降样采样。

当网络连接到百兆以太网时，FPGA和PHY芯片JL2121-N040I的数据传输时通过RMII总线通信，传输时钟为25Mhz。数据在时钟的上升沿和下降样采样。

图8-1为FPGA与以太网PHY芯片连接示意图:

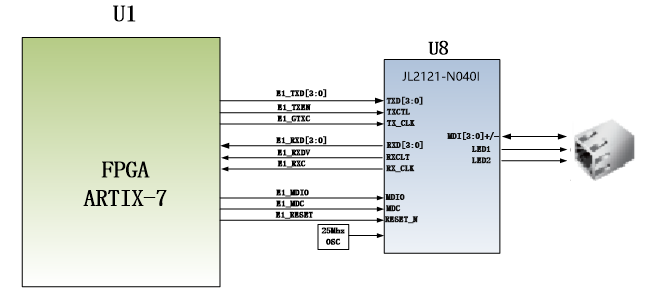

图8-1 FPGA与PHY芯片连接示意图

以太网PHY的FPGA引脚分配如下：

信号名称	FPGA引脚号	备注
E1_GTXC	L14	RGMII 发送时钟
E1_TXD0	J21	发送数据bit０
E1_TXD1	M20	发送数据bit1
E1_TXD2	L18	发送数据bit2
E1_TXD3	L20	发送数据bit3
E1_TXEN	L19	发送使能信号
E1_RXC	K18	RGMII接收时钟
E1_RXD0	K19	接收数据Bit0
E1_RXD1	M15	接收数据Bit1
E1_RXD2	J17	接收数据Bit2
E1_RXD3	J20	接收数据Bit3
E1_RXDV	M21	接收数据有效信号
E1_MDC	K17	MDIO管理时钟
E1_MDIO	K16	MDIO管理数据
E1_RESET	L15	PHY芯片复位

表8-2 以太网引脚分配

HDMI输出接口

AX7035B开发板上HDMI输出接口的实现是通过FPGA的差分IO直接连接到HDMI接口的差分信号和时钟，在FPGA内部实现数据进行编码和并行转差分转换后对HMDI信号的差分输出，实现HDMI数字视频输出的传输解决方案，最高支持1080P@60Hz输出的功能。

HDMI的差分驱动信号通过FPGA的BANK35上IO输出，在信号接口处我们加了ESD保护器件，另外HPD(hot plug detect)信号作为用来检测外部HDMI显示设备是否插入，图9-1为HDMI输出设计的原理图。

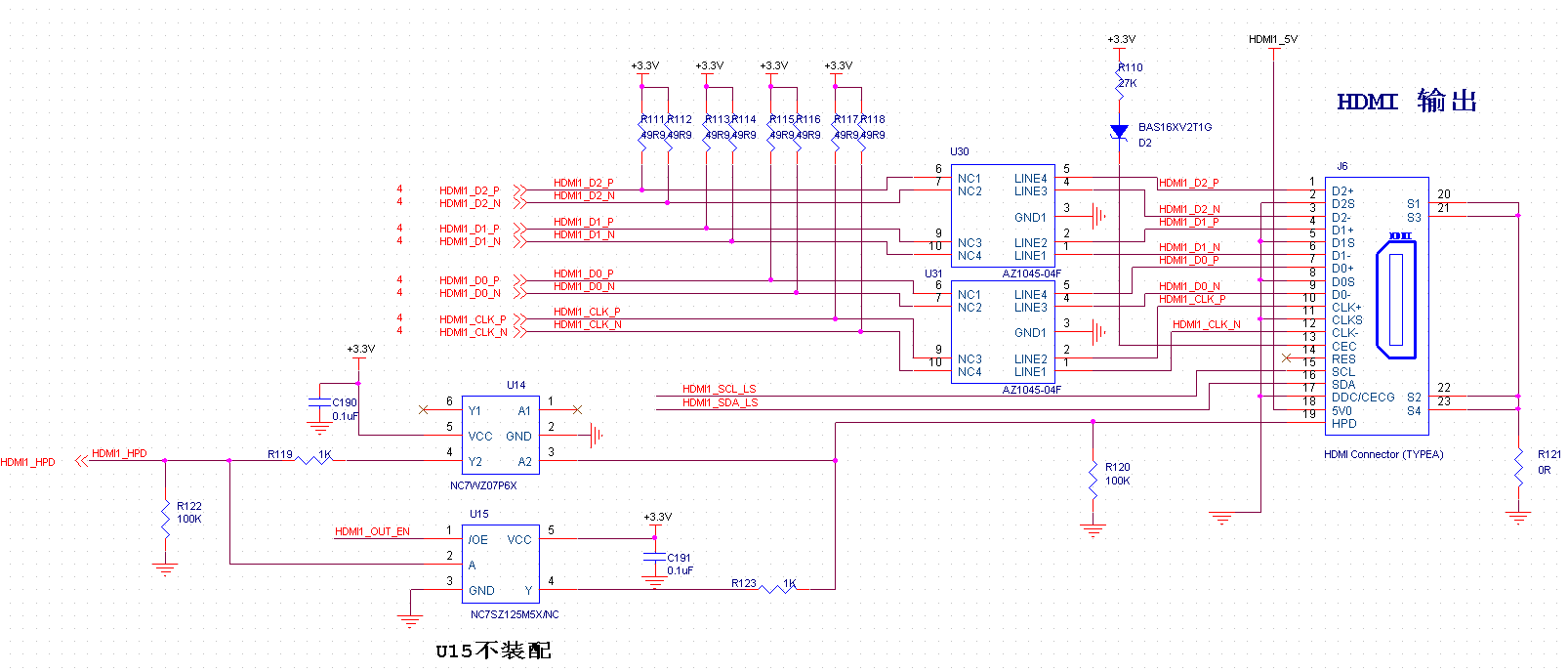

图9-1 HDMI输出接口原理图

开发板在作为HDMI显示的输出设备时,需要提供给HDMI显示设备一个+5V的电源，当HDMI1_OUT_EN信号为高时，输出+5V电源给外部HDMI设备。电源输出控制电路如图9-2所示

图9-2 HDMI +5V输出电路

另外HMDI主设备会通过IIC总线读取HDMI显示设备的EDID设备信息。FPGA的管脚电平是3.3V, 但HDMI的电平是+5V, 这里我们需要电平转换芯片GTL2002D来连接。IIC的转换电路如图9-3所示

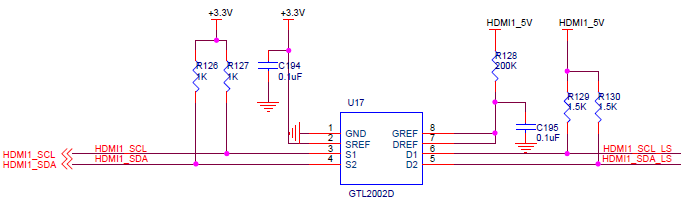

图9-3 GTL2002D电平转换电路

FPGA引脚分配：

引脚名称	FPGA引脚
HDMI1_CLK_P	E1
HDMI1_CLK_N	D1
HDMI1_D0_P	G1
HDMI1_D0_N	F1
HDMI1_D1_P	H2
HDMI1_D1_N	G2
HDMI1_D2_P	K1
HDMI1_D2_N	J1
HDMI1_SCL	P4
HDMI1_SDA	N3
HDMI1_OUT_EN	M6
HDMI1_HPD	P5

表9-1 HDMI输出接口引脚分配

图9-4 为HDMI输入接口的实物图

图9-4 HDMI输入接口实物图

HDMI1输入接口（也可作为输出）

AX7035B开发板上HDMI2接口（J7）是既可以作为HDMI输入，也可以作为HDMI输出。默认我们把HDMI2接口是作为HDMI输入使用。HDMI接口的数据差分信号和时钟信号直接连接到FPGA的差分IO，在FPGA内部实现HMDI信号的差分转并行再进行解码，实现HDMI数字视频输入的传输解决方案，最高支持720P@60Hz输入的功能。

HDMI的差分驱动信号通过FPGA的BANK35上IO输入，在信号接口处我们加了ESD保护器件，另外HPD(hot plug detect)信号作为HDMI的从设备进行输出，高电平表示HDMI显示从设备已经插入。图10-1为HDMI输入设计的原理图。

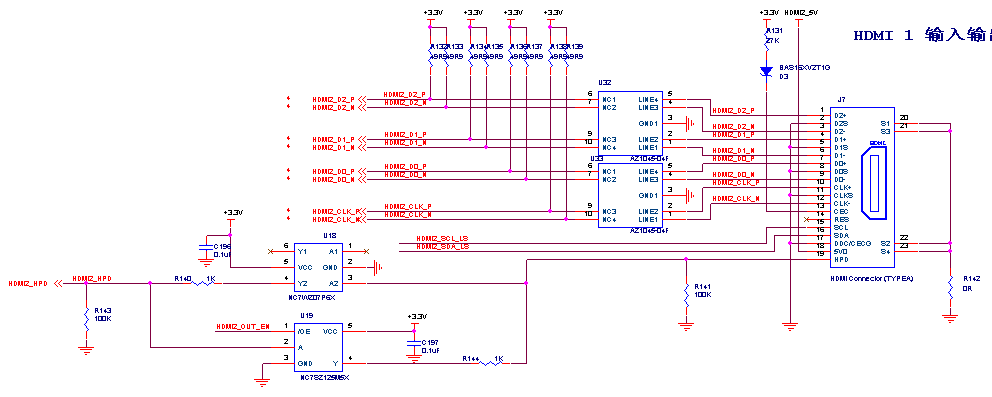

图10-1 HDMI输入接口原理图

开发板在作为HDMI显示的输入设备时, HDMI1_5V的电源是由外面的主设备提供，这里需要对HDMI2_OUT_EN的信号置低，不使能U20芯片输出5V。HDMI2电源控制电路如图10-2所示

图10-2 HDMI2电源控制电路

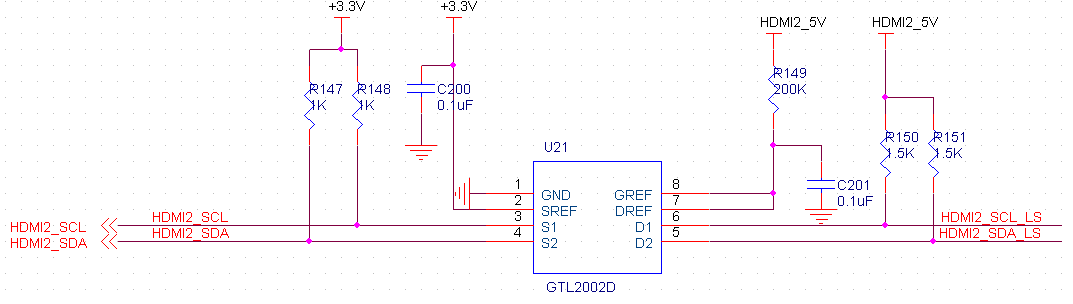

另外HMDI主设备会通过IIC总线读取HDMI从设备的EDID设备信息。FPGA的管脚电平是3.3V, 但HDMI的电平是+5V, 这里我们需要电平转换芯片GTL2002D来连接。IIC的转换电路如图10-3所示

图10-3 GTL2002D电平转换电路

FPGA引脚分配：

引脚名称	FPGA引脚
HDMI2_CLK_P	K4
HDMI2_CLK_N	J4
HDMI2_D0_P	M1
HDMI2_D0_N	L1
HDMI2_D1_P	P2
HDMI2_D1_N	N2
HDMI2_D2_P	R1
HDMI2_D2_N	P1
HDMI2_SCL	N5
HDMI2_SDA	L6
HDMI2_OUT_EN	P6
HDMI2_HPD	M5

表10-1 GTL2002D引脚分配

USB2.0通信接口

AX7035B采用了FTDI Chip公司的FT232H单通道高速USB芯片为开发板实现和电脑之间的USB2.0数据通信。最高USB2.0高速通信（480Mb/s）和全速通信（12Mb/s），数据接口支持不同的数据通信模式（FIFO，I2C，SPI, JTAG）, 上电后读取外置的EEPROM配置内容来决定数据通信模式，也可以通过PC方便的修改配置方式。USB芯片的接口管脚的功能是复用的，具体请参考FT232H的芯片手册。

USB芯片FT232H的数据接口信号与FPGA的IO相连，通过FPGA的编程来对FT232H进行数据通信，FT232H的硬件连接是按照FT245同步FIFO接口方式连接的。如图11-1所示。

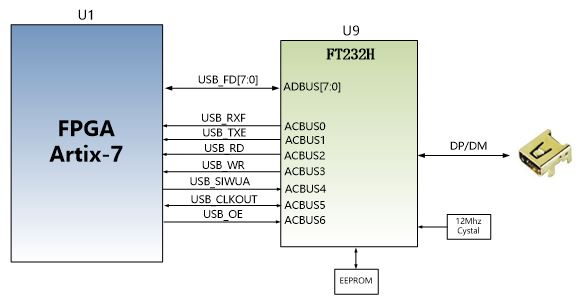

图11-1 USB2.0接口原理图

FPGA引脚分配：

引脚名称	FPGA引脚	说明
USB_FD0	K22	USB2.0的数据bit0
USB_FD1	K21	USB2.0的数据bit1
USB_FD2	J22	USB2.0的数据bit2
USB_FD3	H18	USB2.0的数据bit3
USB_FD4	H22	USB2.0的数据bit4
USB_FD5	J15	USB2.0的数据bit5
USB_FD6	H20	USB2.0的数据bit6
USB_FD7	G20	USB2.0的数据bit7
USB_RXF	H19	低表示接收FIFO数据可读
USB_TXE	H15	低表示发送FIFO数据可以写
USB_RD	L21	数据接收FIFO读信号，低有效
USB_WR	G17	数据发送FIFO写信号，低有效
USB_SIWUA	H17	立刻发送/唤醒功能
USB_CLKOUT	J19	60MHz的时钟输出
USB_OE	G18	USB数据输出使能

表11-1 USB2.0接口引脚分配

SD卡槽

SD卡(Secure Digital Memory Card)是一种基于半导体闪存工艺的存储卡，1999年由日本松下主导概念，参与者东芝和美国SanDisk公司进行实质研发而完成。2000年这几家公司发起成立了SD协会(Secure Digital Association简称SDA)，阵容强大，吸引了大量厂商参加。其中包括IBM，Microsoft，Motorola，NEC、Samsung等。在这些领导厂商的推动下，SD卡已成为目前消费数码设备中应用最广泛的一种存储卡。

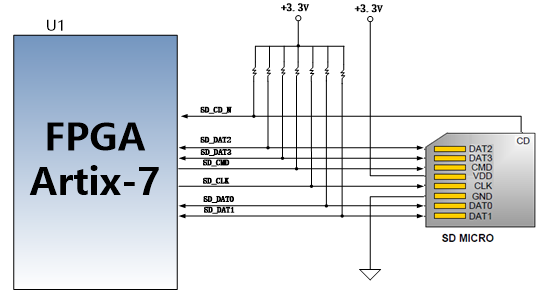

SD卡是现在非常常用的存储设备，我们扩展出来的SD卡，支持SD和SPI模式，使用的SD卡为MicroSD卡。原理图如下图12-1所示。

图12-1 SD卡槽原理图

SD卡槽引脚分配

SPI模式
引脚名称	FPGA引脚
SD_CLK	N15
SD_CMD	P15
SD_DAT0	P16
SD_DAT1	R17
SD_DAT2	N14
SD_DAT3	N13
SD_CD_N	R16

表12-1 SD卡引脚分配

USB转串口

AX7035B开发板包含了Silicon Labs CP2102GM的USB-UAR芯片, USB接口采用MINI USB接口，可以用一根USB线将它连接到上PC的USB口进行串口数据通信 。

USB Uart电路设计的示意图如下图所示:

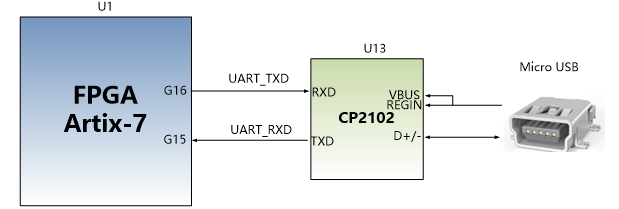

图13-1 USB转串口示意图

同时对串口信号设置了2个PCB上丝印为TXD和RXD的LED指示灯， TXD和RXD LED灯会指示串口是否有数据发出或者是否有数据接受，如下图所示，

图13-2 USB转串口信号指示灯

UART转串口的FPGA引脚分配：

引脚名称	FPGA引脚
UART_RXD	G15
UART_TXD	G16

表13-1 USB转串口引脚分配

EEPROM 24LC04

AX7035B开发板板载了一片EEPROM，型号为24LC04,容量为：4Kbit（2*256*8bit），由2个256byte的block组成,通过IIC总线进行通信。板载EEPROM就是为了学习IIC总线的通信方式。EEPROM的I2C信号连接的FPGA的IO口上。下图14-1为EEPROM的设计示意图

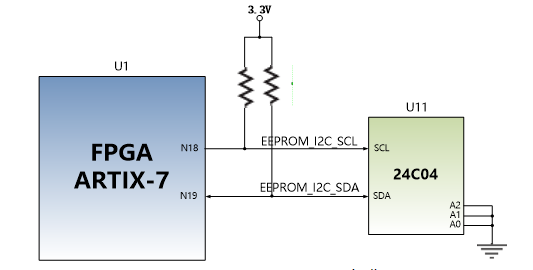

图14-1 EEPROM原理图部分

EEPROM引脚分配：

引脚名称	FPGA引脚
EEPROM_I2C_SCL	N18
EEPROM_I2C_SDA	N19

表14-1 EEPROM引脚分配

数码管

AX7035B开发板上有6位数码管，用来显示数字信息。我们采用的数码管为6位一体的八段数码管，一位数码管的段结构图15.1所示

图15.1 数码管的段结构

我们使用的是共阳极数码管，当某一字段对应的引脚为低电平时，相应字段就点亮，当某一字段对应的引脚为高电平时，相应字段就不亮。

说完上面的原理图，我们来看我们开发板上的设计。

六位一体数码管是属于动态显示，由于人的视觉暂留现象及发光二极管的余辉效应，尽管实际上各位数码管并非同时点亮，但只要扫描的速度足够快，给人的印象就是一组稳定的显示数据，不会有闪烁感。

六位一体数码管的相同的段都接在了一起，一共是8个引脚，然后加上6个控制信号引脚，一共是14个引脚，如图15.2所示，其中DIG[0..7]是对应数码管的A,B,C,D,E,F,G,H(即点DP)；SEL[0..5]是六个数码管的六个控制引脚，也是低电平有效，当控制引脚为低电平时，对应的数码管有了供电电压，这样数码管才能点亮，否则无论数码管的段如何变化，也不能点亮对应的数码管。

图15-2 数码管原理图

数码管引脚分配

引脚名称	FPGA引脚	备注
DIG0	J5	对应段A
DIG1	M3	对应段B
DIG2	J6	对应段C
DIG3	H5	对应段D
DIG4	G4	对应段E
DIG5	K6	对应段F
DIG6	K3	对应段G
DIG7	H4	对应点DP
SEL0	M2	从右面数第一个数码管
SEL1	N4	从右面数第二个数码管
SEL2	L5	从右面数第三个数码管
SEL3	L4	从右面数第四个数码管
SEL4	M16	从右面数第五个数码管
SEL5	M17	从右面数第六个数码管

表15-2 数码管引脚分配

温度传感器

AX7035B开发板上安装了一个高精度、低功耗、数字温度传感器芯片，型号为ON Semiconductor公司的LM75。LM75芯片的温度精度为0.5度,传感器和FPGA直接为I2C数字接口， FPGA通过I2C接口来读取当前开发板附近的温度。下图16-1为LM75传感器芯片的设计示意图

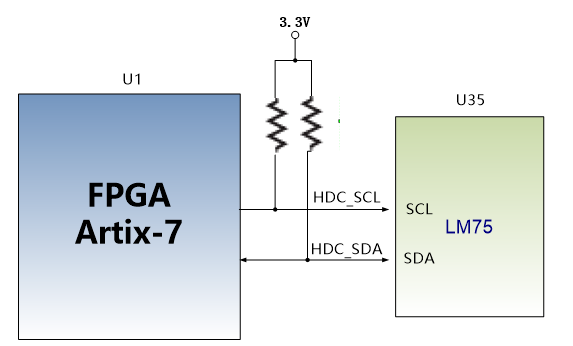

图16-1 LM75传感器原理图部分

LM75传感器引脚分配：

引脚名称	FPGA引脚
LM75_SCL	M22
LM75_SDA	N22

表16-1 LM75传感器引脚分配

2.54mm扩展口

AX7035B开发板上预留2个2.54mm标准间距的40针的扩展口J9和J10，用于连接黑金的各种扩展模块或者用户自己设计的外面电路，其中扩展口J9的信号因为连接到FPGA的BANK16上，所以可以通过更换LDO芯片（U27）来匹配不同电平标准。J10的IO信号连接到FPGA的BANK14上，所以J10的IO电平标准固定为3.3V。

每路扩展口有40个信号，其中，5V电源1路（输出），3.3V电源2路（输出），地3路，双向IO口34路。切勿IO直接跟5V设备直接连接，以免烧坏FPGA。如果要接5V设备，需要接电平转换芯片。

在扩展口和FPGA连接之间串联了33欧姆的排阻，用于保护FPGA以免外界电压或电流过高造成损坏，扩展口(J9)的电路如下图17-1所示

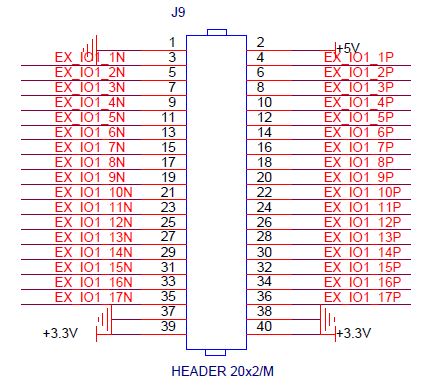

图17-1扩展口J9原理图

J9扩展口FPGA的引脚分配

引脚编号	FPGA引脚	引脚编号	FPGA引脚
1	GND	2	+5V
3	D16	4	E16
5	F14	6	F13
7	E14	8	E13
9	D15	10	D14
11	B13	12	C13
13	A14	14	A13
15	C15	16	C14
17	A16	18	A15
19	B16	20	B15
21	B18	22	B17
23	A19	24	A18
25	C19	26	C18
27	A20	28	B20
29	C17	30	D17
31	D19	32	E19
33	E18	34	F18
35	E17	36	F16
37	GND	38	GND
39	+3.3V	40	+3.3V

表17-1 扩展口J9引脚分配

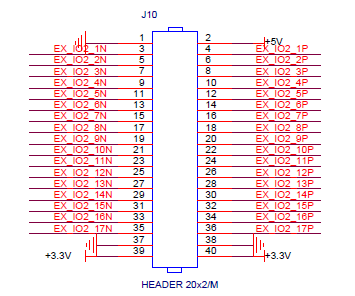

扩展口(J10)的电路如下图17-2所示

图17-2 扩展口J10原理图

J10扩展口FPGA的引脚分配

引脚编号	FPGA引脚	引脚编号	FPGA引脚
1	GND	2	+5V
3	P17	4	N17
5	R19	6	P19
7	T18	8	R18
9	U21	10	T21
11	V22	12	U22
13	V20	14	U20
15	W22	16	W21
17	Y22	18	Y21
19	AA21	20	AA20
21	AB22	22	AB21
23	AB20	24	AA19
25	W20	26	W19
27	AB18	28	AA18
29	V19	30	V18
31	W17	32	V17
33	U18	34	U17
35	R14	36	P14
37	GND	38	GND
39	+3.3V	40	+3.3V

表17-2 扩展口J10引脚分配

FPC扩展口

AX7035B开发板上预留1个15针FPC的扩展口J8, 通过15线1mm间距的FPC排线连接外部模块（比如MIPI摄像头）。扩展口有3对差分信号，4个控制信号，一路3.3V电源（输出），地4路。

FPC扩展口(J8)的电路如下图18-1所示：

图18-1 FPC扩展口J8原理图

J8 FPC扩展口FPGA的引脚分配

引脚编号	信号网络名称	FPGA引脚
1	GND	-
2	MIPI_LAN0_N	D2
3	MIPI_LAN0_P	E2
4	GND	-
5	MIPI_LAN1_N	E3
6	MIPI_LAN1_P	F3
7	GND	-
8	MIPI_CLK_N	G3
9	MIPI_ CLK _P	H3
10	GND	-
11	CAM_GPIO	H13
12	CAM_CLK	H14
13	CAM_SCL	J14
14	CAM_SDA	G13
15	+3.3V	-

表18-1 FPC扩展口引脚分配

JTAG接口

AX7035B开发板预留了一个JTAG接口，用于下载程序到FPGA或者固化程序到板上的FLASH。为了带电插拔造成对FPGA芯片的损坏，我们在JTAG信号上添加了保护二极管来保证信号的电压在FPGA接受的范围，避免FPGA的损坏。

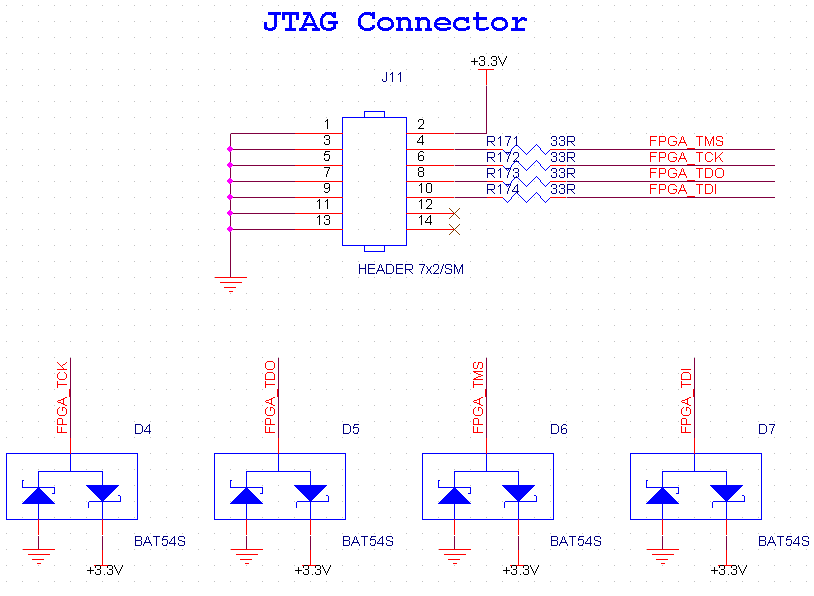

图19-1 原理图中JTAG接口部分

下图为扩展板上JTAG接口实物图，JTAG线插拔的时候注意不要热插拔，连接JTAG排线时注意不要插反。

用户按键

开发板上含有一个复位按键RESET和四个用户按键KEY1~KEY4，五个按键都连接到FPGA的普通的IO上，按键低电平有效，当按键按下，FPGA的IO输入电压为低，当没有按键按下时，FPGA的IO输入电压为高。按键部分电路如下图20-1所示

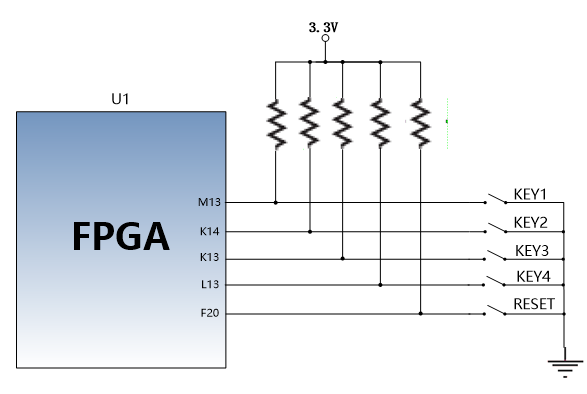

图20-1按键硬件设计示意图

按键FPGA引脚分配：

引脚名称	FPGA引脚
KEY1	M13
KEY2	K14
KEY3	K13
KEY4	L13
RESET	F20

表20-1按键引脚分配

LED灯

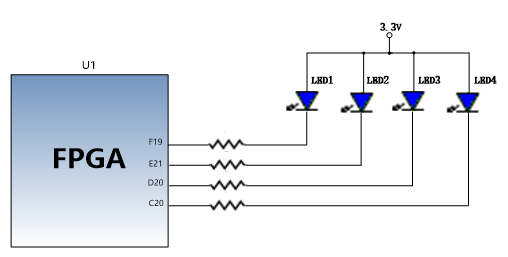

开发板上有7个红色LED灯，其中1个是电源指示灯(PWR)，1个是配置指示灯（DONE），2个是USB Uart的数据接收和发送指示灯， 4个是用户LED灯（LED1~LED4）。当开发板供电后，电源指示灯会亮起， 当FPGA配置成功时DONE LED灯会亮起，。用户LED1~LED4连接到FPGA的普通IO，当连接用户LED灯的IO电压配置为低电平时，用户LED灯点亮，当连接IO电压为配置为高电平时，用户LED会被熄灭。

LED灯硬件连接的示意图如图21-1所示

图21-1 LED灯硬件设计示意图

按键FPGA引脚分配：

引脚名称	FPGA引脚
LED1	F19
LED2	E21
LED3	D20
LED4	C20

表21-1 LED灯引脚分配
