芯驿电子科技（上海）有限公司 基于AMD ZYNQ7000开发平台的开发板（型号：AX7Z035）2019款正式发布了正式发布了，为了让您对此开发平台可以快速了解，我们编写了此用户手册。

这款ZYNQ7000 FPGA开发平台采用核心板加扩展板的模式，方便用户对核心板的二次开发利用。核心板使用AMD的Zynq7000 SOC芯片XC7Z035的解决方案，它采用ARM+FPGA SOC技术将双核ARM Cortex-A9 和FPGA 可编程逻辑集成在一颗芯片上。另外核心板上含有4片共2GB高速DDR3 SDRAM芯片，1片8GB的eMMC存储芯片和1片256Mb的QSPI FLASH芯片。

在底板设计上我们为用户扩展了丰富的外围接口，比如1个PCIex4 接口、4路光纤接口、2路千兆以太网接口、4路USB2.0 HOST接口、1路HDMI输出接口、1路HDMI输入接口、1路UART串口接口、1路SD卡接口、1个40针扩展接口等等。满足用户各种高速数据交换，数据存储，视频传输处理以及工业控制的要求，是一款"专业级“的ZYNQ开发平台。为高速数据传输和交换，数据处理的前期验证和后期应用提供了可能。相信这样的一款产品非常适合从事ZYNQ开发的学生、工程师等群体。

图0-1-1 AX7Z035开发板

一、开发板

在这里，对这款AX7Z035 ZYNQ开发平台进行简单的功能介绍。

开发板的整个结构，继承了我们一贯的核心板+扩展板的模式来设计的。核心板和扩展板之间使用高速板间连接器连接。

核心板主要由ZYNQ7035 + 4个DDR3 + eMMC + QSPI FLASH的最小系统构成。ZYNQ7035采用AMD公司的Zynq7000系列的芯片，型号为XC7Z035-2FFG676。ZYNQ7035芯片可分成处理器系统部分Processor System（PS）和可编程逻辑部分Programmable Logic（PL）。在ZYNQ7035芯片的PS端和PL端分别挂了2片DDR3，每片DDR3容量高达512M字节，使得ARM系统和FPGA系统能独立处理和存储的数据的功能。PS端的8GB eMMC FLASH存储芯片和512Mb的QSPI FLASH用来静态存储ZYNQ的操作系统、文件系统及用户数据。

底板为核心板扩展了丰富的外围接口，其中包含1个PCIex4接口、4路光纤接口、2路千兆以太网接口（PS和PL各一路）、4路USB2.0 HOST接口、1路HDMI输出接口、1路HDMI输出接口、1路UART串口接口、1路SD卡接口、1个40针扩展接口和一些按键LED。

下图为整个开发系统的结构示意图：

图1-1-1 AX7Z035开发板结构示意图

通过这个示意图，我们可以看到，我们这个开发平台所能含有的接口和功能。

• ZYNQ7035核心板

由XC7Z035+2GB DDR3+8GB eMMC FLASH + 512Mb QSPI FLASH组成，另外有三个晶振提供时钟，一个单端33.3333MHz晶振提供给PS系统，一个差分200MHz晶振提供给PL逻辑DDR参考时钟，另外一个差分125MHz晶振提供给GTX收发器参考时钟。

• PCIe x4接口

支持PCI Express 2.0标准，提供标准的PCIe x4高速数据传输接口，单通道通信速率可高达5GBaud。

• 4路SFP光纤接口

ZYNQ的GTX收发器的4路高速收发器连接到4个光模块的发送和接收，实现4路高速的光纤通信接口。每路的光纤数据通信接收和发送的速度高达10Gb/s。

• 千兆以太网接口

2路10/100M/1000M以太网RJ45接口，用于和电脑或其它网络设备进行以太网数据交换。网络接口芯片采用Micrel公司的KSZ9031工业级GPHY芯片，1路以太网连接到ZYNQ芯片的PS端，1路以太网连接到ZYNQ芯片的PL端。

• HDMI视频输出

1路HDMI视频输出接口，我们选用了ANALOG DEVICE公司的ADV7511 HDMI编码芯片，最高支持1080P@60Hz输出，支持3D输出。

• HDMI视频输入

1路HDMI视频输入接口，我们选用了Silion Image公司的SIL9011/SIL9013 HDMI解码芯片，最高支持1080P@60Hz输入，支持不同格式的数据输入。

• USB2.0 HOST接口

通过USB Hub芯片扩展4路USB HOST接口，用于连接外部的USB从设备，比如连接鼠标，键盘，U盘等等。USB接口采用扁型USB接口(USB Type A)。

• USB Uart接口

1路Uart转USB接口，用于和电脑通信，方便用户调试。串口芯片采用Silicon Labs CP2102GM的USB-UAR芯片, USB接口采用MINI USB接口。

• Micro SD卡座

1路Micro SD卡座，用于存储操作系统镜像和文件系统。

• 40针扩展口

1个40针2.54mm间距的扩展口，可以外接黑金的各种模块（双目摄像头，TFT LCD屏，高速AD模块等等）。扩展口包含5V电源1路，3.3V电源2路，地3路，IO口34路。

• JTAG调试口

1个10针2.54mm标准的JTAG口，用于FPGA程序的下载和调试，用户可以通过AMD下载器对ZYNQ系统进行调试和下载。

• LED灯

10个发光二极管LED, 核心板上3个，底板上7个。核心板上1个电源指示灯；1个DONE配置指示灯；1个用户指示灯。底板上有1个电源指示灯，4个用户指示灯和2个串口指示灯。

• 按键

5个按键，1个复位按键， 4个PL用户按键。

二、AC7Z035B 核心板

简介

AC7Z035B(核心板型号，下同)核心板，ZYNQ芯片是基于AMD公司的ZYNQ7000系列的XC7Z035-2FFG676。ZYNQ芯片的PS系统集成了两个ARM Cortex™-A9处理器，AMBA®互连，内部存储器，外部存储器接口和外设。ZYNQ芯片的FPGA内部含有丰富的可编程逻辑单元，DSP和内部RAM。

这款核心板使用了4片Micron的512MB的DDR3芯片MT41J256M16HA-125,总的容量达4GB。其中PS和PL端各挂载两片，分别组成32bit的总线宽度。PS端的DDR3 SDRAM的最高运行速度可达533MHz(数据速率1066Mbps)，PL端的DDR3 SDRAM的最高运行速度可达800MHz(数据速率1600Mbps)。另外核心板上也集成了2片256MBit大小的QSPI FLASH和8GB大小的eMMC FLASH芯片，用于启动存储配置和系统文件。

为了和底板连接，这款核心板的4个板对板连接器扩展出了PS端的USB接口，千兆以太网接口，SD卡接口及其它剩余的MIO口；也扩展出了ZYNQ的8对高速收发器GTX接口；以及PL端的几乎所有IO口（144个），其中BANK12和BANK13的IO的电平可以通过更换核心板上的LDO芯片来修改，满足用户不用电平接口的要求。对于需要大量IO的用户，此核心板将是不错的选择。而且IO连接部分，ZYNQ芯片到接口之间走线做了等长和差分处理，并且核心板尺寸仅为80*60（mm），对于二次开发来说，非常适合。

图2-1-1 AC7Z035B核心板正面图

图2-1-2 AC7Z035B核心板背面图

ZYNQ芯片

开发板使用的是AMD公司的Zynq7000系列的芯片，型号为XC7Z035-2FFG676。芯片的PS系统集成了两个ARM Cortex™-A9处理器，AMBA®互连，内部存储器，外部存储器接口和外设。这些外设主要包括USB总线接口，以太网接口，SD/SDIO接口，I2C总线接口，CAN总线接口，UART接口，GPIO等。PS可以独立运行并在上电或复位下启动。ZYNQ7000芯片的总体框图如图2-2-1所示

图2-2-1 ZYNQ7000芯片的总体框图

其中PS系统部分的主要参数如下：

• 基于ARM 双核CortexA9 的应用处理器，ARM-v7架构 高达800MHz
• 每个CPU 32KB 1级指令和数据缓存，512KB 2级缓存 2个CPU共享
• 片上boot ROM和256KB 片内RAM
• 外部存储接口，支持16/32 bit DDR2、DDR3接口
• 两个千兆网卡支持：发散-聚集DMA ，GMII，RGMII，SGMII接口
• 两个USB2.0 OTG接口，每个最多支持12节点
• 两个CAN2.0B总线接口
• 两个SD卡、SDIO、MMC兼容控制器
• 2个SPI，2个UARTs，2个I2C接口
• 54个多功能配置的IO，可以软件配置成普通IO或者外设控制接口
• PS内和PS到PL的高带宽连接

其中PL逻辑部分的主要参数如下：

• 逻辑单元Logic Cells：275K；
• 查找表LUTs: 171,900
• 触发器(flip-flops):343,800
• 乘法器18x25MACCs：900;
• Block RAM：17.6Mb；
• 8路高速GTX收发器，支持PCIE Gen2x8；
• 2个AD转换器,可以测量片上电压、温度感应和高达17外部差分输入通道，1MBPS

XC7Z035-2FFG676I芯片的速度等级为-2，工业级，封装为FGG676，引脚间距为1.0mm，ZYNQ7000系列的具体的芯片型号定义如下图2-2所示。

图2-2-2 ZYNQ型号命名规则定义

图2-2-3为开发板所用的XC7Z035芯片实物图。

图2-2-3 XC7Z035芯片实物

DDR3 DRAM

AX7Z035开发板上配有四片Micron(美光）的512MB的DDR3芯片,型号为MT41J256M16HA-125(兼容MT41K256M16HA-125)，其中PS和PL端各挂载两片。两片DDR3 SDRAM组成32bit的总线宽度。PS端的DDR3 SDRAM的最高运行速度可达533MHz(数据速率1066Mbps)，两片DDR3存储系统直接连接到了ZYNQ处理系统（PS）的BANK 502的存储器接口上。PL端的DDR3 SDRAM的最高运行速度可达800MHz(数据速率1600Mbps)，两片DDR3存储系统连接到了FPGA的BANK33, BANK34的接口上。DDR3 SDRAM的具体配置如下表2-3-1所示。

位号	芯片型号	容量	厂家
U4,U5,U7,U8	MT41J256M16HA-125	256M x 16bit	Micron

表2-3-1 DDR3 SDRAM配置

DDR3的硬件设计需要严格考虑信号完整性，我们在电路设计和PCB设计的时候已经充分考虑了匹配电阻/终端电阻,走线阻抗控制，走线等长控制，　保证DDR3的高速稳定的工作。

PS端的DDR3 DRAM的硬件连接方式如图2-3-1所示:

图2-3-1 PS端DDR3 DRAM原理图部分

PL端的DDR3 DRAM的硬件连接方式如图2-3-2所示:

图2-3-2 PL端DDR3 DRAM原理图部分

PS端DDR3 DRAM引脚分配：

信号名称	ZYNQ引脚名	ZYNQ引脚号
PS_DDR3_DQS0_P	PS_DDR_DQS_P0_502	H24
PS_DDR3_DQS0_N	PS_DDR_DQS_N0_502	G25
PS_DDR3_DQS1_P	PS_DDR_DQS_P1_502	L24
PS_DDR3_DQS1_N	PS_DDR_DQS_N1_502	L25
PS_DDR3_DQS2_P	PS_DDR_DQS_P2_502	P25
PS_DDR3_DQS2_N	PS_DDR_DQS_N2_502	R25
PS_DDR3_DQS3_P	PS_DDR_DQS_P3_502	W24
PS_DDR3_DQS4_N	PS_DDR_DQS_N3_502	W25
PS_DDR3_D0	PS_DDR_DQ0_502	J26
PS_DDR3_D1	PS_DDR_DQ1_502	F25
PS_DDR3_D2	PS_DDR_DQ2_502	J25
PS_DDR3_D3	PS_DDR_DQ3_502	G26
PS_DDR3_D4	PS_DDR_DQ4_502	H26
PS_DDR3_D5	PS_DDR_DQ5_502	H23
PS_DDR3_D6	PS_DDR_DQ6_502	J24
PS_DDR3_D7	PS_DDR_DQ7_502	J23
PS_DDR3_D8	PS_DDR_DQ8_502	K26
PS_DDR3_D9	PS_DDR_DQ9_502	L23
PS_DDR3_D10	PS_DDR_DQ10_502	M26
PS_DDR3_D11	PS_DDR_DQ11_502	K23
PS_DDR3_D12	PS_DDR_DQ12_502	M25
PS_DDR3_D13	PS_DDR_DQ13_502	N24
PS_DDR3_D14	PS_DDR_DQ14_502	M24
PS_DDR3_D15	PS_DDR_DQ15_502	N23
PS_DDR3_D16	PS_DDR_DQ16_502	R26
PS_DDR3_D17	PS_DDR_DQ17_502	P24
PS_DDR3_D18	PS_DDR_DQ18_502	N26
PS_DDR3_D19	PS_DDR_DQ19_502	P23
PS_DDR3_D20	PS_DDR_DQ20_502	T24
PS_DDR3_D21	PS_DDR_DQ21_502	T25
PS_DDR3_D22	PS_DDR_DQ22_502	T23
PS_DDR3_D23	PS_DDR_DQ23_502	R23
PS_DDR3_D24	PS_DDR_DQ24_502	V24
PS_DDR3_D25	PS_DDR_DQ25_502	U26
PS_DDR3_D26	PS_DDR_DQ26_502	U24
PS_DDR3_D27	PS_DDR_DQ27_502	U25
PS_DDR3_D28	PS_DDR_DQ28_502	W26
PS_DDR3_D29	PS_DDR_DQ29_502	Y25
PS_DDR3_D30	PS_DDR_DQ30_502	Y26
PS_DDR3_D31	PS_DDR_DQ31_502	W23
PS_DDR3_DM0	PS_DDR_DM0_502	G24
PS_DDR3_DM1	PS_DDR_DM1_502	K25
PS_DDR3_DM2	PS_DDR_DM2_502	P26
PS_DDR3_DM3	PS_DDR_DM3_502	V26
PS_DDR3_A0	PS_DDR_A0_502	K22
PS_DDR3_A1	PS_DDR_A1_502	K20
PS_DDR3_A2	PS_DDR_A2_502	N21
PS_DDR3_A3	PS_DDR_A3_502	L22
PS_DDR3_A4	PS_DDR_A4_502	M20
PS_DDR3_A5	PS_DDR_A5_502	N22
PS_DDR3_A6	PS_DDR_A6_502	L20
PS_DDR3_A7	PS_DDR_A7_502	J21
PS_DDR3_A8	PS_DDR_A8_502	T20
PS_DDR3_A9	PS_DDR_A9_502	U20
PS_DDR3_A10	PS_DDR_A10_502	M22
PS_DDR3_A11	PS_DDR_A11_502	H21
PS_DDR3_A12	PS_DDR_A12_502	P20
PS_DDR3_A13	PS_DDR_A13_502	J20
PS_DDR3_A14	PS_DDR_A14_502	R20
PS_DDR3_BA0	PS_DDR_BA0_502	U22
PS_DDR3_BA1	PS_DDR_BA1_502	T22
PS_DDR3_BA2	PS_DDR_BA2_502	R22
PS_DDR3_S0	PS_DDR_CS_B_502	Y21
PS_DDR3_RAS	PS_DDR_RAS_B_502	V23
PS_DDR3_CAS	PS_DDR_CAS_B_502	Y23
PS_DDR3_WE	PS_DDR_WE_B_502	V22
PS_DDR3_ODT	PS_DDR_ODT_502	Y22
PS_DDR3_RESET	PS_DDR_DRST_B_502	H22
PS_DDR3_CLK0_P	PS_DDR_CKP_502	R21
PS_DDR3_CLK0_N	PS_DDR_CKN_502	P21
PS_DDR3_CKE	PS_DDR_CKE_502	U21

表2-3-2 PS DDR4 SDRAM配置

PL端DDR3 DRAM引脚分配：

信号名称	ZYNQ引脚名	ZYNQ引脚号
PL_DDR3_DQS0_P	IO_L3P_T0_DQS_33	G2
PL_DDR3_DQS0_N	IO_L3N_T0_DQS_33	F2
PL_DDR3_DQS1_P	IO_L9P_T1_DQS_33	K2
PL_DDR3_DQS1_N	IO_L9N_T1_DQS_33	K1
PL_DDR3_DQS2_P	IO_L15P_T2_DQS_33	N3
PL_DDR3_DQS2_N	IO_L15N_T2_DQS_33	N2
PL_DDR3_DQS3_P	IO_L21P_T3_DQS_33	M8
PL_DDR3_DQS4_N	IO_L21N_T3_DQS_33	L8
PL_DDR3_D0	IO_L5N_T0_33	E1
PL_DDR3_D1	IO_L1N_T0_33	F4
PL_DDR3_D2	IO_L4P_T0_33	D1
PL_DDR3_D3	IO_L1P_T0_33	G4
PL_DDR3_D4	IO_L2N_T0_33	D3
PL_DDR3_D5	IO_L5P_T0_33	E2
PL_DDR3_D6	IO_L2P_T0_33	D4
PL_DDR3_D7	IO_L4N_T0_33	C1
PL_DDR3_D8	IO_L7N_T1_33	H1
PL_DDR3_D9	IO_L10N_T1_33	G1
PL_DDR3_D10	IO_L7P_T1_33	J1
PL_DDR3_D11	IO_L8N_T1_33	H3
PL_DDR3_D12	IO_L11N_T1_SRCC_33	K3
PL_DDR3_D13	IO_L8P_T1_33	H4
PL_DDR3_D14	IO_L11P_T1_SRCC_33	L3
PL_DDR3_D15	IO_L10P_T1_33	H2
PL_DDR3_D16	IO_L18P_T2_33	N1
PL_DDR3_D17	IO_L14P_T2_SRCC_33	L5
PL_DDR3_D18	IO_L14N_T2_SRCC_33	L4
PL_DDR3_D19	IO_L13P_T2_MRCC_33	M6
PL_DDR3_D20	IO_L16P_T2_33	M2
PL_DDR3_D21	IO_L17P_T2_33	N4
PL_DDR3_D22	IO_L16N_T2_33	L2
PL_DDR3_D23	IO_L17N_T2_33	M4
PL_DDR3_D24	IO_L23P_T3_33	N7
PL_DDR3_D25	IO_L22N_T3_33	J6
PL_DDR3_D26	IO_L19P_T3_33	M7
PL_DDR3_D27	IO_L20N_T3_33	J5
PL_DDR3_D28	IO_L24P_T3_33	K8
PL_DDR3_D29	IO_L20P_T3_33	K5
PL_DDR3_D30	IO_L24N_T3_33	K7
PL_DDR3_D31	IO_L22P_T3_33	K6
PL_DDR3_DM0	IO_L6P_T0_33	F3
PL_DDR3_DM1	IO_L12P_T1_MRCC_33	J4
PL_DDR3_DM2	IO_L13N_T2_MRCC_33	M5
PL_DDR3_DM3	IO_L23N_T3_33	N6
PL_DDR3_A0	IO_L17N_T2_34	A8
PL_DDR3_A1	IO_L23P_T3_34	C2
PL_DDR3_A2	IO_L14P_T2_SRCC_34	D6
PL_DDR3_A3	IO_L15N_T2_DQS_34	B9
PL_DDR3_A4	IO_L10N_T1_34	D5
PL_DDR3_A5	IO_L17P_T2_34	A9
PL_DDR3_A6	IO_L11N_T1_SRCC_34	E7
PL_DDR3_A7	IO_L15P_T2_DQS_34	C9
PL_DDR3_A8	IO_L12N_T1_MRCC_34	F7
PL_DDR3_A9	IO_L18N_T2_34	A7
PL_DDR3_A10	IO_L24N_T3_34	A2
PL_DDR3_A11	IO_L11P_T1_SRCC_34	F8
PL_DDR3_A12	IO_L23N_T3_34	B1
PL_DDR3_A13	IO_L16P_T2_34	B10
PL_DDR3_A14	IO_L12P_T1_MRCC_34	G7
PL_DDR3_BA0	IO_L18P_T2_34	B7
PL_DDR3_BA1	IO_L19N_T3_VREF_34	C3
PL_DDR3_BA2	IO_L22N_T3_34	A3
PL_DDR3_S0	IO_L14N_T2_SRCC_34	C6
PL_DDR3_RAS	IO_L19P_T3_34	C4
PL_DDR3_CAS	IO_L20N_T3_34	B4
PL_DDR3_WE	IO_L20P_T3_34	B5
PL_DDR3_ODT	IO_L22P_T3_34	A4
PL_DDR3_RESET	IO_L16N_T2_34	A10
PL_DDR3_CLK0_P	IO_L21P_T3_DQS_34	B6
PL_DDR3_CLK0_N	IO_L21N_T3_DQS_34	A5
PL_DDR3_CKE	IO_L24P_T3_34	B2

表2-3-3 PL DDR4 SDRAM配置

QSPI Flash

开发板配有2片256MBit大小的Quad-SPI FLASH芯片组成8位带宽数据总线，FLASH型号为W25Q256FVEI，它使用3.3V CMOS电压标准。由于QSPI FLASH的非易失特性，在使用中， 它可以作为系统的启动设备来存储系统的启动镜像。这些镜像主要包括FPGA的bit文件、ARM的应用程序代码以及其它的用户数据文件。QSPI FLASH的具体型号和相关参数见表2-4-1。

位号	芯片类型	容量	厂家
U13,U14	W25Q256FVEI	256M bit	Winbond

表2-4-1 QSPI Flash的型号和参数

QSPI FLASH连接到ZYNQ芯片的PS部分BANK500的GPIO口上，在系统设计中需要配置这些PS端的GPIO口功能为QSPI FLASH接口。为图4-1为QSPI Flash在原理图中的部分。

图2-4-1 QSPI Flash连接示意图

配置芯片引脚分配：

信号名称	ZYNQ引脚名	ZYNQ引脚号
QSPI0_SCK	PS_MIO6_500	F23
QSPI0_CS	PS_MIO1_500	D26
QSPI0_D0	PS_MIO2_500	E25
QSPI0_D1	PS_MIO3_500	D25
QSPI0_D2	PS_MIO4_500	F24
QSPI0_D3	PS_MIO5_500	C26
QSPI1_SCK	PS_MIO9_500	D24
QSPI1_CS	PS_MIO0_500	E26
QSPI1_D0	PS_MIO10_500	A25
QSPI1_D1	PS_MIO11_500	B26
QSPI1_D2	PS_MIO12_500	A23
QSPI1_D3	PS_MIO13_500	B25

表2-4-2 QSPI Flash引脚分配

eMMC Flash

开发板配有一片大容量的8GB大小的eMMC FLASH芯片，型号为 FEMDRW008G-88A39，它支持JEDEC e-MMC V5.0标准的HS-MMC接口，电平支持1.8V或者3.3V。eMMC FLASH和ZYNQ连接的数据宽度为4bit。由于eMMC FLASH的大容量和非易失特性，在ZYNQ系统使用中，它可以作为系统大容量的存储设备，比如存储ARM的应用程序、系统文件以及其它的用户数据文件。兼容美光eMMC FLASH。具体型号和相关参数见表2-5-1。

位号	芯片类型	容量	厂家
U11	FEMDRW008G-88A39 MTFC8GAKAICN-4MIT	8G Byte	Longsys Micro

表2-5-1 eMMC Flash的型号和参数

eMMC FLASH连接到ZYNQ芯片的PS部分BANK501的GPIO口上，在系统设计中需要配置这些PS端的GPIO口功能为SD接口。为图2-5-1为eMMC Flash在原理图中的部分。

图2-5-1 eMMC Flash连接示意图

配置芯片引脚分配：

信号名称	ZYNQ引脚名	ZYNQ引脚号
MMC_CCLK	PS_MIO48_501	B21
MMC_CMD	PS_MIO47_501	B19
MMC_D0	PS_MIO46_501	E17
MMC_D1	PS_MIO49_501	A18
MMC_D2	PS_MIO50_501	B22
MMC_D3	PS_MIO51_501	B20

表2-5-2 eMMC Flash引脚分配

时钟配置

核心板上分别为PS系统, PL逻辑部分和GTX收发器提供了参考时钟，使PS系统和PL逻辑可以单独工作。时钟电路设计的示意图如下图2-6-1所示：

图2-6-1 核心板时钟源

PS系统时钟源

ZYNQ芯片通过开发板上的X4晶振为PS部分提供33.333MHz的时钟输入。时钟的输入连接到ZYNQ芯片的BANK500的PS_CLK_500的管脚上。其原理图如图2-6-2所示：

图2-6-2 PS部分的有源晶振

时钟引脚分配：

信号名称	ZYNQ引脚
PS_CLK	B24

表2-6-1 PS时钟引脚分配

PL系统时钟源

板上提供了一个差分200MHz的PL系统时钟源，用于DDR3控制器的参考时钟。晶振输出连接到FPGA BANK34的全局时钟(MRCC)，这个全局时钟可以用来驱动FPGA内的DDR3控制器和用户逻辑电路。该时钟源的原理图如图2-6-4所示

图 2-6-4 PL系统时钟源

PL时钟引脚分配：

信号名称	ZYNQ引脚
SYS_CLK_P	C8
SYS_CLK_N	C7

GTX参考时钟

核心板上为GTX收发器提供了125Mhz的参考时钟。参考时钟连接到BANK111的参考时钟输入REFCLK1P/REFCLK1N。该时钟源的原理图如图2-6-6所示

图 2-6-6 GTX时钟源

图6-7为可GTX时钟源的实物图

图2-6-7 可编程时钟源实物图

GTX时钟源ZYNQ引脚分配：

信号名称	ZYNQ引脚
BANK111_CLK1_P	AA6
BANK111_CLK1_N

表2-6-3 GTX时钟引脚分配

LED 灯

AC7Z035B核心板上有3个红色LED灯，其中1个是电源指示灯(PWR)，1个是配置LED灯(DONE)，1个是用户LED灯。当核心板供电后，电源指示灯会亮起；当FPGA 配置程序后，配置LED灯会亮起。用户LED灯一个连接到PL的IO上, 用户可以通过程序来控制亮和灭，当连接用户LED灯的IO电压为高时，用户LED灯熄灭，当连接IO电压为低时，用户LED会被点亮。LED灯硬件连接的示意图如图2-7-1所示：

图2-7-1 核心板LED灯硬件连接示意图

用户LED灯的引脚分配

LED灯	ZYNQ引脚名	ZYNQ管脚号	备注
D14	B13_IO25	V19	用户LED灯

复位电路

AC7Z035B核心板上有一个复位电路，复位输入信号连接到底板的复位按键，复位输出连接到ZYNQ芯片PS复位管脚上，用户可以使用这个底板按键来复位ZYNQ系统。复位连接的示意图如图2-8-1所示：

图2-8-1 复位连接示意图

复位按键的ZYNQ管脚分配

信号名称	ZYNQ引脚名	ZYNQ引脚号	备注
PS_POR_B	PS_POR_B_500	C23	ZYNQ系统复位信号

表2-8-1 复位按键引脚分配

电源

AC7Z035B核心板供电电压为DC5V，通过连接底板供电。板上的电源设计示意图如下图2-9-1所示:

图2-9-1 原理图中电源接口部分

+5V通过DCDC电源芯片MYMGK1R820FRSR产生+1.0V的ZYNQ核心电源，+1.0V电源输出电流高达20A，远远满足ZYNQ的核心电压的电流需求。+5V电源再通过DCDC芯片ETA1471来产生MGTAVTT, +1.5V，+3.3V，+1.5V四路电源。通过DCDC芯片ETA8156产生MGTAVTT的电源，+3.3V通过一个LDO芯片SPX3819-1-8产生GTX的辅助电源+1.8V。PS部分和PL部分的DDR3的VTT和VREF电压由TPS51200来产生。另外通过2路SPX3819M5-3-3产生BANK12和BANK13的IO电源，用户可以通过更换LDO芯片，使得这两个BANK的IO输入输出为其它的电压标准。

各个电源分配的功能如下表所示：

电源	功能
+1.0V	ZYNQ PS和PL部分的内核电压
+1.8V	ZYNQ PS和PL部分辅助电压，BANK501，BANK35，eMMC
+3.3V	ZYNQ Bank0,Bank500，QSIP FLASH, Clock晶振
+1.5V	DDR3, ZYNQ Bank502, Bank33,Bank34
VCCIO12	ZYNQ Bank12
VCCIO13	ZYNQ Bank13
VREF, VTT（+0.75V）	PS DDR3，PL DDR3
MGTAVCC(+1.0V)	ZYNQ Bank111, Bank112
MGTAVTT(+1.2V)	ZYNQ Bank111, Bank112
MGTVCCAUX（+1.8V）	ZYNQ Bank111, Bank112

表2-9-1 电源接口功能

因为ZYNQ FPGA的电源有上电顺序的要求，在电路设计中，我们已经按照 芯片的电源要求设计，上电依次为+1.0V->+1.8V->（+1.5 V、+3.3V、VCCIO12，VCCIO13）的电路设计，保证芯片的正常工作。

结构图

图2-10-1 正面图（Top View）

连接器管脚定义

核心板一共扩展出4个高速扩展口，使用4个120Pin的板间连接器（J29~J32）和底板连接，连接器使用松下的AXK5A2137YG，对应底板的连接器型号为AXK6A2337YG。其中J29连接BANK12,BANK13的IO，J30连接GTX的收发器信号, J31连接JTAG和BANK35的IO（1.8V电平标准），J 32连接PS的MIO，BANK13的IO和+5V电源。

J29连接器的引脚分配

J29管脚	信号名称	ZYNQ引脚号	J29管脚	信号名称	ZYNQ引脚号
1	B13_L8_P	AE23	2	B13_L9_N	AB22
3	B13_L8_N	AF23	4	B13_L9_P	AB21
5	GND	-	6	GND	-
7	B13_L10_N	AA23	8	B13_L13_N	AD21
9	B13_L10_P	AA22	10	B13_L13_P	AD20
11	GND	-	12	GND	-
13	B13_L15_N	AF20	14	B13_L14_N	AC22
15	B13_L15_P	AF19	16	B13_L14_P	AC21
17	GND	-	18	GND	-
19	B13_L23_N	W19	20	B13_L7_P	AE22
21	B13_L23_P	W18	22	B13_L7_N	AF22
23	GND	-	24	GND	-
25	B13_L22_P	AA19	26	B13_L20_P	AA20
27	B13_L22_N	AB19	28	B13_L20_N	AB20
29	GND	-	30	GND	-
31	B13_L17_N	AD19	32	B13_L18_N	AF18
33	B13_L17_P	AD18	34	B13_L18_P	AE18
35	GND	-	36	GND	-
37	B13_L19_N	Y20	38	B13_L16_N	AE21
39	B13_L19_P	W20	40	B13_L16_P	AE20
41	GND	-	42	GND	-
43	B13_L24_N	AA18	44	B13_L21_N	AC19
45	B13_L24_P	Y18	46	B13_L21_P	AC18
47	GND	-	48	GND	-
49	B12_L23_P	Y16	50	B12_L18_N	AF17
51	B12_L23_N	Y15	52	B12_L18_P	AE17
53	GND	-	54	GND	-
55	B12_L15_P	AD16	56	B12_L16_P	AF15
57	B12_L15_N	AD15	58	B12_L16_N	AF14
59	GND	-	60	GND	-
61	B12_L14_P	AB15	62	B12_L13_N	AD14
63	B12_L14_N	AB14	64	B12_L13_P	AC14
65	GND	-	66	GND	-
67	B12_L10_N	AF13	68	B12_L19_P	Y17
69	B12_L10_P	AE13	70	B12_L19_N	AA17
71	GND	-	72	GND	-
73	B12_L4_P	AB11	74	B12_L20_P	AB17
75	B12_L4_N	AB10	76	B12_L20_N	AB16
77	GND	-	78	GND	-
79	B12_L7_P	AE10	80	B12_L8_N	AF12
81	B12_L7_N	AD10	82	B12_L8_P	AE12
83	GND	-	84	GND	-
85	B12_L24_P	W16	86	B12_L21_P	AC17
87	B12_L24_N	W15	88	B12_L21_N	AC16
89	GND	-	90	GND	-
91	B12_L3_N	AA10	92	B12_L17_P	AE16
93	B12_L3_P	Y10	94	B12_L17_N	AE15
95	GND	-	96	GND	-
97	B12_L11_P	AC12	98	B12_L22_P	AA15
99	B12_L11_N	AD11	100	B12_L22_N	AA14
101	GND	-	102	GND	-
103	B12_L12_N	AD13	104	B12_L5_P	W13
105	B12_L12_P	AC13	106	B12_L5_N	Y13
107	GND	-	108	GND	-
109	B12_L6_P	AA13	110	B12_L9_P	AE11
111	B12_L6_N	AA12	112	B12_L9_N	AF10
113	GND	-	114	GND	-
115	B12_L1_P	Y12	116	B12_L2_P	AB12
117	B12_L1_N	Y11	118	B12_L2_N	AC11
119	GND	-	120	GND	-

表2-11-1 J29连接器的引脚分配

J30连接器的引脚分配

J30管脚	信号名称	ZYNQ引脚号	J30管脚	信号名称	ZYNQ引脚号
1			2
3			4
5	GND	-	6	GND	-
7			8
9			10
11	GND	-	12	GND	-
13			14
15			16
17	GND	-	18	GND	-
19			20
21			22
23	GND	-	24	GND	-
25			26
27			28
29	GND	-	30	GND	-
31	BANK112_TX0_N	AA1	32	BANK112_RX0_N	AB3
33	BANK112_TX0_P	AA2	34	BANK112_RX0_P	AB4
35	GND	R13	36	GND	R13
37	BANK112_TX1_N	W1	38	BANK112_RX1_N	Y3
39	BANK112_TX1_P	W2	40	BANK112_RX1_P	Y4
41	GND	R13	42	GND	R13
43	BANK112_TX2_N	U1	44	BANK112_RX2_N	V3
45	BANK112_TX2_P	U2	46	BANK112_RX2_P	V4
47	GND	R13	48	GND	R13
49	BANK112_TX3_N	R1	50	BANK112_RX3_N	T3
51	BANK112_TX3_P	R2	52	BANK112_RX3_P	T4
53	GND	R13	54	GND	R13
55	BANK112_CLK0_N	R5	56	BANK112_CLK1_N	U5
57	BANK112_CLK0_P	R6	58	BANK112_CLK1_P	U6
59	GND	-	60	GND	R13
61			62	BANK111_RX3_N	AD3
63			64	BANK111_RX3_P	AD4
65	GND	-	66	GND	R13
67			68	BANK111_TX3_N	AC1
69			70	BANK111_TX3_P	AC2
71	GND	-	72	GND	R13
73			74	BANK111_RX2_N	AC5
75			76	BANK111_RX2_P	AC6
77	GND	-	78	GND	R13
79			80	BANK111_TX2_N	AE1
81			82	BANK111_TX2_P	AE2
83	GND	-	84	GND	R13
85			86	BANK111_RX1_N	AE5
87			88	BANK111_RX1_P	AE6
89	GND	-	90	GND	R13
91			92	BANK111_TX1_N	AF3
93			94	BANK111_TX1_P	AF4
95	GND	-	96	GND	R13
97			98	BANK111_RX0_N	AD7
99			100	BANK111_RX0_P	AD8
101	GND	-	102	GND	R13
103			104	BANK111_TX0_N	AF7
105			106	BANK111_TX0_P	AF8
107	GND	-	108	GND	R13
109			110	BANK111_CLK0_N	W5
111			112	BANK111_CLK0_P	W6
113	GND	-	114	GND	-
115			116
117			118
119	GND	-	120	GND	-

表2-11-2 J30连接器的引脚分配

J31连接器的引脚分配

J31管脚	信号名称	ZYNQ引脚号	J31管脚	信号名称	ZYNQ引脚号
1	FPGA_TCK	W12	2	FPGA_TDI	V11
3	FPGA_TMS	W11	4	FPGA_TDO	W10
5	GND	-	6	GND	-
7	B35_L3_P	G10	8	B35_L2_P	E10
9	B35_L3_N	F10	10	B35_L2_N	D10
11	GND	-	12	GND	-
13	B35_L7_N	H12	14	B35_L6_P	F13
15	B35_L7_P	H13	16	B35_L6_N	E13
17	GND	-	18	GND	-
19	B35_L4_P	E11	20	B35_L23_P	C11
21	B35_L4_N	D11	22	B35_L23_N	B11
23	GND	-	24	GND	-
25	B35_L5_N	G11	26	B35_L22_P	C12
27	B35_L5_P	G12	28	B35_L22_N	B12
29	GND	-	30	GND	-
31	B35_L8_P	K13	32	B35_L24_N	A12
33	B35_L8_N	J13	34	B35_L24_P	A13
35	GND	-	36	GND	-
37	B35_L12_P	J14	38	B35_L11_N	F14
39	B35_L12_N	H14	40	B35_L11_P	G14
41	GND	-	42	GND	-
43	B35_L9_P	K15	44	B35_L19_N	C13
45	B35_L9_N	J15	46	B35_L19_P	D13
47	GND	-	48	GND	-
49	B35_L1_N	E12	50	B35_L21_N	A14
51	B35_L1_P	F12	52	B35_L21_P	A15
53	GND	-	54	GND	-
55	B35_L17_N	B15	56	B35_L14_P	F15
57	B35_L17_P	B16	58	B35_L14_N	E15
59	GND	-	60	GND	-
61	B35_L20_N	B14	62	B35_L18_P	B17
63	B35_L20_P	C14	64	B35_L18_N	A17
65	GND	-	66	GND	-
67	B35_L10_N	G15	68	B35_L15_N	C16
69	B35_L10_P	G16	70	B35_L15_P	C17
71	GND	-	72	GND	-
73	B35_L13_N	D14	74
75	B35_L13_P	D15	76
77	GND	-	78	GND	-
79	B35_L16_N	D16	80
81	B35_L16_P	E16	82
83	GND	-	84	GND	-
85			86
87			88
89	GND	-	90	GND	-
91			92
93			94
95	GND	-	96	GND	-
97			98
99			100
101	GND	-	102	GND	-
103			104
105			106
107	GND	-	108	GND	-
109			110
111			112
113	GND	-	114	GND	-
115	PS_POR_B		116
117	SYS_RESET	-	118
119	GND	-	120	GND	-

表2-11-3 J31连接器的引脚分配

J32连接器的引脚分配

J32管脚	信号名称	ZYNQ引脚号	J32管脚	信号名称	ZYNQ引脚号
1	PS_MIO5	C26	2	PS_MIO17	G17
3	PS_MIO4	F24	4	PS_MIO18	G20
5	GND	-	6	GND	-
7	PS_MIO14	D23	8	PS_MIO19	G19
9	PS_MIO15	C24	10	PS_MIO20	H19
11	GND	-	12	GND	-
13	PS_MIO52	A20	14	PS_MIO16	G21
15	PS_MIO53	A19	16	PS_MIO21	F22
17	GND	-	18	GND	-
19	PS_MIO7	E23	20	PS_MIO26	H17
21			22	PS_MIO25	F19
23	GND	-	24	GND	-
25	PS_MIO40	C22	26	PS_MIO24	J19
27	PS_MIO41	C19	28	PS_MIO23	F20
29	GND	-	30	GND	-
31	PS_MIO42	F17	32	PS_MIO27	F18
33	PS_MIO43	D18	34	PS_MIO22	G22
35	GND	-	36	GND	-
37	PS_MIO44	E18	38	PS_MIO30	K19
39	PS_MIO45	C18	40	PS_MIO29	E20
41	GND	-	42	GND	-
43			44	PS_MIO36	K16
45			46	PS_MIO31	E21
47	GND	-	48	GND	-
49			50	PS_MIO32	K17
51			52	PS_MIO33	E22
53	GND	-	54	GND	-
55			56	PS_MIO34	J16
57			58	PS_MIO35	D19
59	GND	-	60	GND	-
61			62	PS_MIO28	J18
63			64	PS_MIO37	D20
65	GND	-	66	GND	-
67			68	PS_MIO38	D21
69			70	PS_MIO39	C21
71	GND	-	72	GND	-
73			74
75			76
77	GND	-	78	GND	-
79			80
81			82
83	GND	-	84	GND	-
85	B13_L1_P	AA25	86	B13_L11_P	AD23
87	B13_L1_N	AB25	88	B13_L11_N	AD24
89	GND	-	90	GND	-
91	B13_L6_P	AA24	92	B13_L4_P	AD25
93	B13_L6_N	AB24	94	B13_L4_N	AD26
95	GND	-	96	GND	-
97	B13_L2_N	AC26	98	B13_L5_P	AF24
99	B13_L2_P	AB26	100	B13_L5_N	AF25
101	GND	-	102	GND	-
103	B13_L12_P	AC23	104	B13_L3_P	AE25
105	B13_L12_N	AC24	106	B13_L3_N	AE26
107	+5V	-	108	+5V	-
109	+5V	-	110	+5V	-
111	+5V	-	112	+5V	-
113	+5V	-	114	+5V	-
115	+5V	-	116	+5V	-
117	+5V	-	118	+5V	-
119	+5V	-	120	+5V	-

表2-11-4 J32连接器的引脚分配

三、扩展板

简介

通过前面的功能简介，我们可以了解到扩展板部分的功能

• 1路PCIEx4接口
• 4路光纤接口
• 2路10/100M/1000M以太网RJ-45接口
• 1路HDMI视频输出接口
• 1路HDMI视频输入接口
• 4路USB HOST接口
• 1路USB Uart通信接口
• 1路SD卡接口
• 1路40针扩展口
• JTAG调试接口
• 4个独立按键
• 4个用户LED灯

USB转串口

AX7Z035扩展板上配备了一个Uart转USB接口，用于系统调试。转换芯片采用Silicon Labs CP2102GM的USB-UAR芯片, USB接口采用MINI USB接口，可以用一根USB线将它连接到上PC的USB口进行核心板的单独供电和串口数据通信 。

USB Uart电路设计的示意图如下图所示:

图3-2-1 USB转串口示意图

下图为USB转串口的实物图

图3-2-2 USB转串口实物图

USB转串口的ZYNQ引脚分配：

信号名称	ZYNQ引脚名	ZYNQ引脚号	备注
UART_RXD	PS_MIO14_500	D23	Uart数据输入
UART_TXD	PS_MIO15_500	C24	Uart数据输出

表3-2-1 USB转串口引脚分配

千兆以太网接口

AX7Z035扩展板上有2路千兆以太网接口，其中1路以太网接口是连接的PS系统端，另外1路以太网接口是连接到PL的逻辑IO口上。连接到PL端的千兆以太网接口需要通过程序调用IP挂载到ZYNQ的AXI总线系统上。

以太网芯片采用Micrel公司的KSZ9031RNX以太网PHY芯片为用户提供网络通信服务。PS端的以太网PHY芯片是连接到ZYNQ的PS端BANK501的GPIO接口上。PL端的的以太网PHY芯片是连接到BANK35 的IO上。KSZ9031RNX芯片支持10/100/1000 Mbps网络传输速率，通过RGMII接口跟Zynq7000系统的MAC层进行数据通信。KSZ9031RNX支持ＭDI/MDX自适应，各种速度自适应，Master/Slave自适应，支持MDIO总线进行PHY的寄存器管理。

KSZ9031RNX上电会检测一些特定的IO的电平状态，从而确定自己的工作模式。表3-3-1 描述了GPHY芯片上电之后的默认设定信息。

配置Pin脚	说明	配置值
PHYAD[2:0]	MDIO/MDC 模式的PHY地址	PHY Address 为 011
CLK125_EN	使能125Mhz时钟输出选择	使能
LED_MODE	LED灯模式配置	单个LED灯模式
MODE0~MODE3	链路自适应和全双工配置	10/100/1000自适应，兼容全双工、半双工

表3-3-1PHY芯片默认配置值

当网络连接到千兆以太网时，ZYNQ和PHY芯片KSZ9031RNX的数据传输时通过RGMII总线通信，传输时钟为125Mhz，数据在时钟的上升沿和下降样采样。

当网络连接到百兆以太网时，ZYNQ和PHY芯片KSZ9031RNX的数据传输时通过RMII总线通信，传输时钟为25Mhz。数据在时钟的上升沿和下降样采样。

图3-3-1为ZYNQ PS端1路以太网PHY芯片连接示意图:

图3-3-1 ZYNQ PS系统与GPHY连接示意图

图3-3-2为ZYNQ PL端1路以太网PHY芯片连接示意图:

图3-3-2 ZYNQ PL端与GPHY连接示意图

PS端千兆以太网引脚分配如下：

信号名称	ZYNQ引脚名	ZYNQ引脚号	备注
PHY1_TXCK	PS_MIO16_501	G21	RGMII 发送时钟
PHY1_TXD0	PS_MIO17_501	G17	发送数据bit０
PHY1_TXD1	PS_MIO18_501	G20	发送数据bit1
PHY1_TXD2	PS_MIO19_501	G19	发送数据bit2
PHY1_TXD3	PS_MIO20_501	H19	发送数据bit3
PHY1_TXCTL	PS_MIO21_501	F22	发送使能信号
PHY1_RXCK	PS_MIO22_501	G22	RGMII接收时钟
PHY1_RXD0	PS_MIO23_501	F20	接收数据Bit0
PHY1_RXD1	PS_MIO24_501	J19	接收数据Bit1
PHY1_RXD2	PS_MIO25_501	F19	接收数据Bit2
PHY1_RXD3	PS_MIO26_501	H17	接收数据Bit3
PHY1_RXCTL	PS_MIO27_501	F18	接收数据有效信号
PHY1_MDC	PS_MIO52_501	A20	MDIO管理时钟
PHY1_MDIO	PS_MIO53_501	A19	MDIO管理数据
PHY1_RESET	PS_MIO7_500	E23	复位信号

表3-2-2 PS以太网引脚分配

PL端千兆以太网引脚分配如下：

信号名称	ZYNQ引脚名	ZYNQ引脚号	备注
PHY2_TXCK	B35_L23_P	C11	RGMII 发送时钟
PHY2_TXD0	B35_L2_P	E10	发送数据bit０
PHY2_TXD1	B35_L2_N	D10	发送数据bit1
PHY2_TXD2	B35_L6_P	F13	发送数据bit2
PHY2_TXD3	B35_L6_N	E13	发送数据bit3
PHY2_TXCTL	B35_L23_N	B11	发送使能信号
PHY2_RXCK	B35_L11_P	G14	RGMII接收时钟
PHY2_RXD0	B35_L24_P	A13	接收数据Bit0
PHY2_RXD1	B35_L24_N	A12	接收数据Bit1
PHY2_RXD2	B35_L22_N	B12	接收数据Bit2
PHY2_RXD3	B35_L22_P	C12	接收数据Bit3
PHY2_RXCTL	B35_L11_N	F14	接收数据有效信号
PHY2_MDC	B35_L19_N	C13	MDIO管理时钟
PHY2_MDIO	B35_L19_P	D13	MDIO管理数据
PHY2_RESET	B35_L21_N	A14	复位信号

表3-2-3 PL以太网引脚分配

USB2.0 Host接口

AX7Z035扩展板上有4个USB2.0 HOST接口，USB2.0收发器采用的是一个1.8V的，高速的支持ULPI标准接口的USB3320C-EZK芯片，再通过一个USB HUB芯片USB2514扩展出4路USB HOST接口。ZYNQ的USB总线接口和USB3320C-EZK收发器相连接，实现高速的USB2.0 Host模式的数据通信。USB3320C的USB的数据和控制信号连接到ZYNQ芯片PS端的BANK501的IO口上，USB接口差分信号(DP/DM)连接到USB2514芯片扩展出4个USB接口。2个24MHz的晶振为分别为USB3320C和USB2514芯片提供时钟。

4个USB接口为扁型USB接口(USB Type A)，方便用户同时连接不同的USB Slave外设(比如USB鼠标和USB键盘），每个USB接口提供了+5V的电源。

ZYNQ处理器和USB3320C-EZK芯片及USB2514芯片连接的示意图如3-4-1所示：

图3-4-1 Zynq7000和USB芯片间连接示意图

USB2.0引脚分配：

信号名称	ZYNQ引脚名	ZYNQ引脚号	备注
OTG_DATA4	PS_MIO28_501	J18	USB数据Bit4
OTG_DIR	PS_MIO29_501	E20	USB数据方向信号
OTG_STP	PS_MIO30_501	K19	USB停止信号
OTG_NXT	PS_MIO31_501	E21	USB下一数据信号
OTG_DATA0	PS_MIO32_501	K17	USB数据Bit0
OTG_DATA1	PS_MIO33_501	E22	USB数据Bit1
OTG_DATA2	PS_MIO34_501	J16	USB数据Bit2
OTG_DATA3	PS_MIO35_501	D19	USB数据Bit3
OTG_CLK	PS_MIO36_501	K16	USB时钟信号
OTG_DATA5	PS_MIO37_501	D20	USB数据Bit5
OTG_DATA6	PS_MIO38_501	D21	USB数据Bit6
OTG_DATA7	PS_MIO39_501	C21	USB数据Bit7
OTG_RESETN	PS_MIO7_500	E23	USB复位信号

表3-4-1 USB2.0引脚分配

HDMI输出接口

HDMI输出接口的实现，是选用ANALOG DEVICE公司的ADV7511 HDMI（DVI）编码芯片，最高支持1080P@60Hz输出，支持3D输出。

其中，ADV7511的视频数字接口，音频数字接口和I2C配置接口和ZYNQ7000 PL部分的BANK35 IO相连，ZYNQ7000系统通过I2C管脚来对ADV7511进行初始化和控制操作。ADV7511芯片和ZYNQ7000的硬件连接示意图如下图3-5-1所示：

图3-5-1 HDMI输出接口设计原理图

ZYNQ的引脚分配：

信号名称	ZYNQ引脚名	ZYNQ引脚号	备注
HDMI_CLK	B35_L9_P	K15	HDMI视频信号时钟
HDMI_HSYNC	B35_L3_N	F10	HDMI视频信号行同步
HDMI_VSYNC	B35_L3_P	G10	HDMI视频信号列同步
HDMI_DE	B35_L7_N	H12	HDMI视频信号有效
HDMI_D0	B35_L7_P	H13	HDMI视频信号数据0
HDMI_D1	B35_L4_P	E11	HDMI视频信号数据1
HDMI_D2	B35_L4_N	D11	HDMI视频信号数据2
HDMI_D3	B35_L5_N	G11	HDMI视频信号数据3
HDMI_D4	B35_L5_P	G12	HDMI视频信号数据4
HDMI_D5	B35_L8_P	K13	HDMI视频信号数据5
HDMI_D6	B35_L8_N	J13	HDMI视频信号数据6
HDMI_D7	B35_L12_P	J14	HDMI视频信号数据7
HDMI_D8	B35_L12_N	H14	HDMI视频信号数据8
HDMI_D9	B35_L9_N	J15	HDMI视频信号数据9
HDMI_D10	B35_L1_N	E12	HDMI视频信号数据10
HDMI_D11	B35_L1_P	F12	HDMI视频信号数据11
HDMI_D12	B35_L17_N	B15	HDMI视频信号数据12
HDMI_D13	B35_L17_P	B16	HDMI视频信号数据13
HDMI_D14	B35_L20_N	B14	HDMI视频信号数据14
HDMI_D15	B35_L20_P	C14	HDMI视频信号数据15
HDMI_D16	B35_L10_N	G15	HDMI视频信号数据16
HDMI_D17	B35_L10_P	G16	HDMI视频信号数据17
HDMI_D18	B35_L13_N	D14	HDMI视频信号数据18
HDMI_D19	B35_L13_P	D15	HDMI视频信号数据19
HDMI_D20	B35_L16_N	D16	HDMI视频信号数据20
HDMI_D21	B35_L16_P	E16	HDMI视频信号数据21
HDMI_D22	B35_L15_P	C17	HDMI视频信号数据22
HDMI_D23	B35_L15_N	C16	HDMI视频信号数据23
HDMI_INT	B35_L21_P	A15	HDMI中断信号
HDMI_SCL	B35_L18_P	B17	HDMI IIC控制时钟
HDMI _SDA	B35_L18_N	A17	HDMI IIC控制数据

表3-5-1 HDMI输出接口引脚分配

HDMI输入接口

HDMI输入接口我们采用了Silion Image公司的SIL9011/ SIL9013HDMI解码芯片，最高支持1080P@60Hz输入，支持不同格式的数据输出。；

其中，SIL9011/ SIL9013的IIC配置接口也与FPGA的BANK13的IO相连，ZYNQ通过I2C总线的编程来对SIL9013进行初始化和控制操作，HDMI输入接口的硬件连接如图3-6-1所示。

图3-6-1 HDMI 输入原理图

ZYNQ的引脚分配：

信号名称	ZYNQ引脚名	ZYNQ引脚号	备注
9013_nRESET	B13_L24_N	AA18	9013复位信号
9013_CLK	B13_L11_P	AD23	9013视频信号时钟
9013_HS	B13_L5_P	AF24	9013视频信号行同步
9013_VS	B13_L5_N	AF25	9013视频信号列同步
9013_DE	B13_L4_N	AD26	9013视频信号有效
9013_D[0]	B13_L4_P	AD25	9013视频信号数据0
9013_D[1]	B13_L11_N	AD24	9013视频信号数据1
9013_D[2]	B13_L12_N	AC24	9013视频信号数据2
9013_D[3]	B13_L12_P	AC23	9013视频信号数据3
9013_D[4]	B13_L2_P	AB26	9013视频信号数据4
9013_D[5]	B13_L2_N	AC26	9013视频信号数据5
9013_D[6]	B13_L6_N	AB24	9013视频信号数据6
9013_D[7]	B13_L6_P	AA24	9013视频信号数据7
9013_D[8]	B13_L1_N	AB25	9013视频信号数据8
9013_D[9]	B13_L1_P	AA25	9013视频信号数据9
9013_D[10]	B13_L8_P	AE23	9013视频信号数据10
9013_D[11]	B13_L8_N	AF23	9013视频信号数据11
9013_D[12]	B13_L10_N	AA23	9013视频信号数据12
9013_D[13]	B13_L10_P	AA22	9013视频信号数据13
9013_D[14]	B13_L15_N	AF20	9013视频信号数据14
9013_D[15]	B13_L15_P	AF19	9013视频信号数据15
9013_D[16]	B13_L23_N	W19	9013视频信号数据16
9013_D[17]	B13_L23_P	W18	9013视频信号数据17
9013_D[18]	B13_L22_P	AA19	9013视频信号数据18
9013_D[19]	B13_L22_N	AB19	9013视频信号数据19
9013_D[20]	B13_L17_N	AD19	9013视频信号数据20
9013_D[21]	B13_L17_P	AD18	9013视频信号数据21
9013_D[22]	B13_L19_N	Y20	9013视频信号数据22
9013_D[23]	B13_L19_P	W20	9013视频信号数据23
9013_SCL	B13_L3_N	AE26	9013 IIC控制时钟
9013 _SDA	B13_L3_P	AE25	9013 IIC控制数据

表3-6-1 HDMI 输入引脚分配

光纤接口

AX7Z035扩展板上有4路光纤接口，用户可以购买SFP光模块(市场上1.25G，2.5G，10G光模块）插入到这4个光纤接口中进行光纤数据通信。4路光纤接口分别跟ZYNQ的BANK111的GTX收发器的2路RX/TX相连接，TX信号和RX信号都是以差分信号方式通过隔直电容连接ZYNQ和光模块，每路TX发送和RX接收数据速率高达10Gb/s。BANK111的GTX收发器的参考时钟由核心板的125M差分时钟提供。

FPGA和光纤设计示意图如下图3-7-1所示:

图3-7-1 光纤设计示意图

4路光纤接口ZYNQ引脚分配如下：

信号名称	ZYNQ引脚名	ZYNQ引脚号	备注
SFP1_TX_P	BANK111_TX0_P	AF8	光模块1数据发送正
SFP1_TX_N	BANK111_TX0_N	AF7	光模块1数据发送负
SFP1_RX_P	BANK111_RX0_P	AD8	光模块1数据接收正
SFP1_RX_N	BANK111_RX0_N	AD7	光模块1数据接收负
SFP2_TX_P	BANK111_TX1_P	AF4	光模块2数据发送正
SFP2_TX_N	BANK111_TX1_N	AF3	光模块2数据发送负
SFP2_RX_P	BANK111_RX1_P	AE6	光模块2数据接收正
SFP2_RX_N	BANK111_RX1_N	AE5	光模块2数据接收负
SFP3_TX_P	BANK111_TX2_P	AE2	光模块3数据发送正
SFP3_TX_N	BANK111_TX2_N	AE1	光模块3数据发送负
SFP3_RX_P	BANK111_RX2_P	AC6	光模块3数据接收正
SFP3_RX_N	BANK111_RX2_N	AC5	光模块3数据接收负
SFP4_TX_P	BANK111_TX3_P	AC2	光模块4数据发送正
SFP4_TX_N	BANK111_TX3_N	AC1	光模块4数据发送负
SFP4_RX_P	BANK111_RX3_P	AD4	光模块4数据接收正
SFP4_RX_N	BANK111_RX3_N	AD3	光模块4数据接收负
SFP12_TX_DIS	B12_L18_N	AF17	光模块12光发射禁止，高有效
SFP34_TX_DIS	B12_L18_P	AE17	光模块34光发射禁止，高有效

表3-7-1光纤引脚分配

PCIe插槽

AX7Z035扩展板上有一个PCIe x4的接口，为了兼容AC7Z100核心板，在PCB物理上做成PCIE x8的接口。在电气连接上我们只有4对收发器连接到PCIEx8的金手指上，所以只能实现PCIEex4, PCIex2, PCIex1的数据通信。

PCIe接口的收发信号直接跟ZYNQ BANK112的GTX收发器相连接，4路TX信号和RX信号都是以差分信号方式连接到BANK112，单通道通信速率可高达5G bit带宽。

开发板的PCIe接口的设计示意图如下图3-8-1所示,其中TX发送信号用AC耦合模式连接。

图3-8-1 PCIe插槽设计示意图

PCIe x4接口ZYNQ引脚分配如下：

信号名称	ZYNQ引脚名	ZYNQ引脚号	备注
PCIE_RX0_P	BANK112_RX3_P	T4	PCIE通道0数据接收正
PCIE_RX0_N	BANK112_RX3_N	T3	PCIE通道0数据接收负
PCIE_RX1_P	BANK112_RX2_P	V4	PCIE通道1数据接收正
PCIE_RX1_N	BANK112_RX2_N	V3	PCIE通道1数据接收负
PCIE_RX2_P	BANK112_RX1_P	Y4	PCIE通道2数据接收正
PCIE_RX2_N	BANK112_RX1_N	Y3	PCIE通道2数据接收负
PCIE_RX3_P	BANK112_RX0_P	AB4	PCIE通道3数据接收正
PCIE_RX3_N	BANK112_RX0_N	AB3	PCIE通道3数据接收负
PCIE_TX0_P	BANK112_TX3_P	R2	PCIE通道0数据发送正
PCIE_TX0_N	BANK112_TX3_N	R1	PCIE通道0数据发送负
PCIE_TX1_P	BANK112_TX2_P	U2	PCIE通道1数据发送正
PCIE_TX1_N	BANK112_TX2_N	U1	PCIE通道1数据发送负
PCIE_TX2_P	BANK112_TX1_P	W2	PCIE通道2数据发送正
PCIE_TX2_N	BANK112_TX1_N	W1	PCIE通道2数据发送负
PCIE_TX3_P	BANK112_TX0_P	AA2	PCIE通道3数据发送正
PCIE_TX3_N	BANK112_TX0_N	AA1	PCIE通道3数据发送负
PCIE_CLK_P	BANK112_CLK0_P	R6	PCIE通道参考时钟正
PCIE_CLK_N	BANK112_CLK0_N	R5	PCIE通道参考时钟负
PCIE_PERST	B13_L24_P	Y18	PCIE板卡的复位信号

表3-8-1 PCIe引脚分配

SD卡槽

AX7Z035底板包含了一个Micro型的SD卡接口，以提供用户访问SD卡存储器，用于存储ZYNQ芯片的BOOT程序，Linux操作系统内核, 文件系统以及其它的用户数据文件。

SDIO信号与ZYNQ的PS BANK501的IO信号相连，因为该BANK的VCCIO设置为1.8V，但SD卡的数据电平为3.3V, 我们这里通过TXS02612电平转换器来连接。Zynq7000 PS和SD卡连接器的原理图如图3-9-1所示。

图3-9-1 SD卡连接示意图

SD卡槽引脚分配

信号名称	ZYNQ引脚名	ZYNQ引脚号	备注
SD_CLK	PS_MIO40	C22	SD时钟信号
SD_CMD	PS_MIO41	C19	SD命令信号
SD_D0	PS_MIO42	F17	SD数据Data0
SD_D1	PS_MIO43	D18	SD数据Data1
SD_D2	PS_MIO44	E18	SD数据Data2
SD_D3	PS_MIO45	C18	SD数据Data3

表3-9-1 SD卡引脚分配

40针扩展口

底板预留了1个2.54mm标准间距的40针的扩展口J33，用于连接黑金的各个模块或者用户自己设计的外面电路，扩展口有40个信号，其中，5V电源1路，3.3V电源2路，地3路，IO口34路。扩展口的IO连接的ZYNQ芯片BANK12的IO上，默认为3.3V，切勿直接跟外面的5V设备连接，以免烧坏ZYNQ7000芯片。如果要接5V设备，需要接电平转换芯片。

扩展口(J33)的电路如下图3-10-1所示

图3-10-1扩展口J33原理图

J33扩展口ZYNQ的引脚分配如下：

J33管脚	信号名称	ZYNQ引脚号	J33管脚	信号名称	ZYNQ引脚号
1	GND	-	2	+5V	-
3	IO1_1N	Y11	4	IO1_1P	Y12
5	IO1_2N	AC11	6	IO1_2P	AB12
7	IO1_3N	AA12	8	IO1_3P	AA13
9	IO1_4N	AF10	10	IO1_4P	AE11
11	IO1_5N	AC13	12	IO1_5P	AD13
13	IO1_6N	Y13	14	IO1_6P	W13
15	IO1_7N	AD11	16	IO1_7P	AC12
17	IO1_8N	AA14	18	IO1_8P	AA15
19	IO1_9N	Y10	20	IO1_9P	AA10
21	IO1_10N	AE15	22	IO1_10P	AE16
23	IO1_11N	W15	24	IO1_11P	W16
25	IO1_12N	AC16	26	IO1_12P	AC17
27	IO1_13N	AD10	28	IO1_13P	AE10
29	IO1_14N	AE12	30	IO1_14P	AF12
31	IO1_15N	AB10	32	IO1_15P	AB11
33	IO1_16N	AB16	34	IO1_16P	AB17
35	IO1_17N	AA17	36	IO1_17P	Y17
37	GND	-	38	GND	-
39	+3.3V	-	40	+3.3V	-

表3-10-1扩展口J33引脚分配

LED灯

AX7Z035底板上有7个发光二极管LED, 1个电源指示灯； 2个串口通信指示灯， 4个PL控制指示灯。当开发板上电后电源指示灯会亮起；4个LED灯连接到PL的IO上，用户可以通过程序来控制亮和灭，当连接用户LED灯的IO电压为低时，用户LED灯熄灭，当连接IO电压为高时，用户LED会被点亮。用户LED灯硬件连接的示意图如图3-11-1所示：

图3-11-1用户LED灯硬件连接示意图

用户LED灯的引脚分配

信号名称	ZYNQ引脚名	ZYNQ管脚号	备注
PL_LED1	B12_L14_P	AB15	用户PL LED1灯
PL_LED2	B12_L14_N	AB14	用户PL LED2灯
PL_LED3	B12_L10_N	AF13	用户PL LED3灯
PL_LED4	B12_L10_P	AE13	用户PL LED4灯

表3-11-1 用户LED灯引脚分配

复位按键和用户按键

AX7Z035底板上有1个复位按键RESET和4个用户按键。复位信号连接到核心板的复位芯片输入，用户可以使用这个复位按键来复位ZYNQ系统，另外4个按键是连接到PL的IO上。复位按键和用户按键都是低电平有效，复位按键和用户按键的连接示意图如图3-12-1所示：

图3-12-1 复位按键连接示意图

按键的ZYNQ管脚分配

信号名称	ZYNQ引脚名	ZYNQ引脚号	备注
PL_KEY1	B12_L16_P	AF15	PL按键1输入
PL_KEY2	B12_L16_N	AF14	PL按键2输入
PL_KEY3	B12_L13_N	AD14	PL按键3输入
PL_KEY4	B12_L13_P	AC14	PL按键4输入

图3-12-1 复位按键连接示意图

JTAG

在AX7Z035底板上预留了一个JTAG接口，用于下载ZYNQ程序或者固化程序到FLASH。为了带电插拔造成对ZYNQ芯片的损坏，我们在JTAG信号上添加了保护二极管来保证信号的电压在FPGA接受的范围，避免ZYNQ芯片的损坏。

图3-13-1 原理图中JTAG接口部分

下图为扩展板上JTAG接口实物图，用户可以通过我们提供的USB下载器连接PC和JTAG接口进行ZYNQ的系统调试 JTAG线插拔的时候注意不要热插拔。

拨码开关

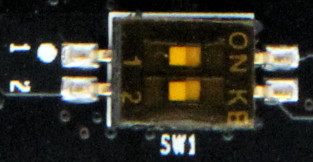

开发板上有一个2位的拨码开关SW1用来配置ZYNQ系统的启动模式。AX7Z035系统开发平台支持三种启动模式。这三种启动模式分别是JTAG调试模式, QSPI FLASH和SD卡启动模式。XC7Z035芯片上电后会检测响应MIO口（MIO5和MIO4）的电平来决定那种启动模式。用户可以通过核心板上的拨码开关SW1来选择不同的启动模式。SW1启动模式配置如下表3-14-1所示。

SW1	拨码位置（1，2）	MIO5,MIO4电平	启动模式
	ON、ON	0、0	JTAG
	OFF、OFF	1、1	SD卡
	OFF、ON	1、0	QSPI FLASH

表3-14-1 SW1启动模式配置

电源

开发板的电源输入电压为DC12V，可以通过PCIE插槽或者外接+12V电源给板子供电。外接电源供电时请使用开发板自带的电源,不要用其他规格的电源，以免损坏开发板。底板上通过1路DC/DC电源芯片TPS54620和3路DC/DC电源芯片MP1482转换成+5V，+1.2V, +3.3V和1.8V四路电源。因为+5V电源通过板间连接器给核心板供电，所以DCDC电源的电流输出为6A，其它3路电源电流输出为2A。

板上的电源设计示意图如下图3-15-1所示:

图3-15-1 原理图中电源接口部分

各个电源分配的功能如下表所示：

电源	功能
+5.0V	核心板供电电源
+1.8V	以太网，HDMI，USB
+3.3V	以太网，HDMI，USB，SD，光纤，PCIE
+1.2V	以太网

表3-15-1 电源接口功能

风扇

因为ZYNQ7035正常工作时会产生大量的热量，我们在板上为芯片增加了一个散热片和风扇，防止芯片过热。风扇的控制由ZYNQ芯片来控制，控制管脚连接到BANK12的IO上，如果IO电平输出为低，MOSFET管导通，风扇工作，如果IO电平输出为高，风扇停止。板上的风扇设计图如下图3-16-1所示:

图3-16-1 开发板原理图中风扇设计

风扇出厂前已经用螺丝固定在开发板上，风扇的电源连接到了J25的插座上，红色的为正极，黑色的为负极。

结构尺寸图

图3-17-1 正面图（Top View）
