第一部分 FMC FH1226模块说明介绍
FH1226支持标准的Camera Link接口，2路Camera Link接口（SDR26）。同时支持Base，Medium，Full这3种模式，为不同速度的相机提供适合的配置和连接方式。采用DS90CR288A芯片，4对LDVS串行数据转换28位并行数据，吞吐量高达2.38Gbps，通过Camera Link接口把实时图像高速传输到FPGA图像采集卡中进行数据实时处理。更好的为数字摄像机和数据采集卡提供应用

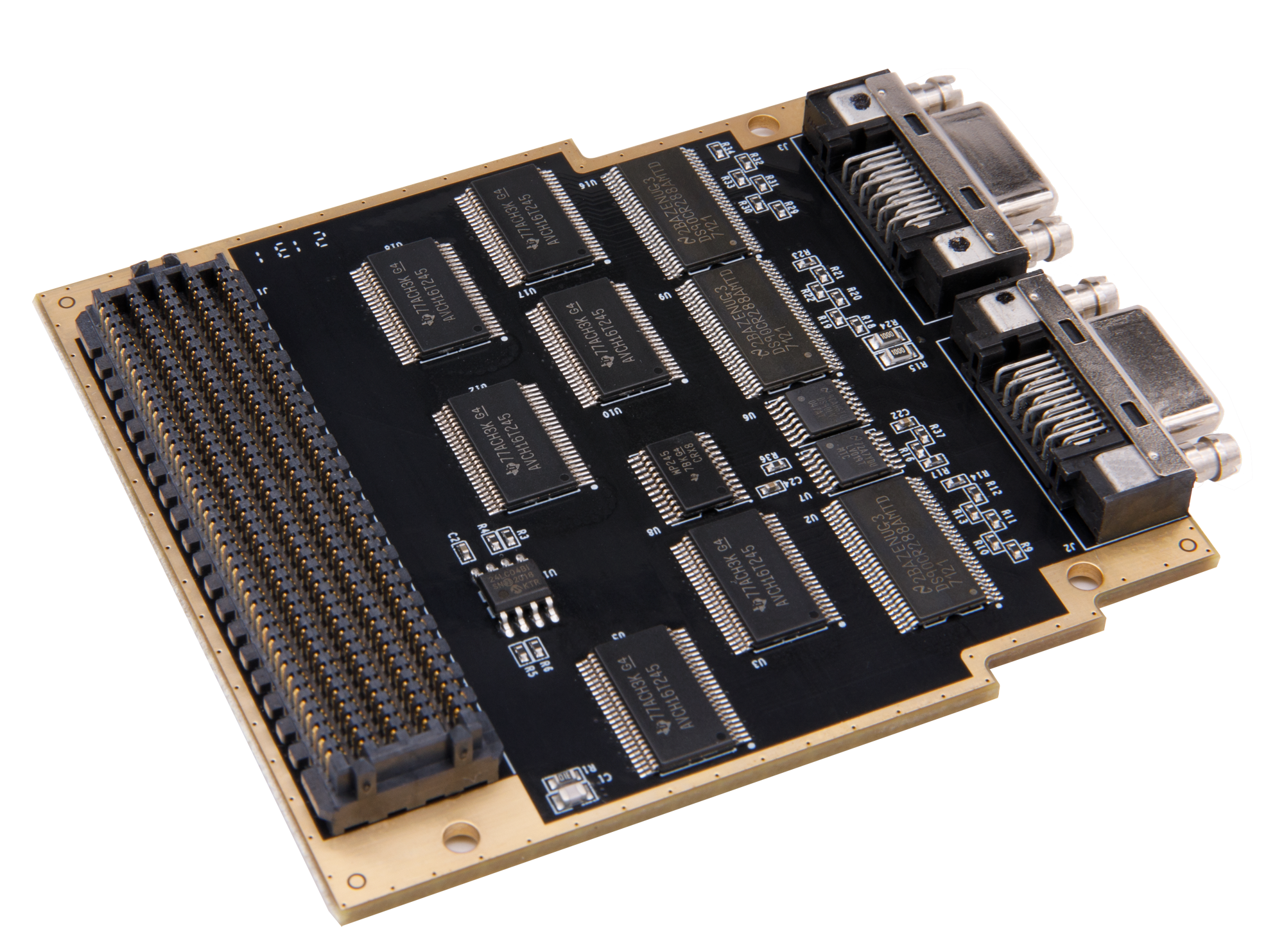

FH1226模块实物照片如下：
FH1226模块实物图
1.1 FH1226模块的参数说明
以下为FH1226 模块的详细参数:
支持标准的Camera Link模式（Base ，Medium， Full）
Camera Link接口：2通道，硬件接口为SDR26
3个LVDS 28位通道芯片（DS90CR288A）
LVDS 28位数据位，支持20~85MHz的时钟转换
吞吐率高达2.38Gbps
带宽高达297.5 Mbytes/sec
兼容TIA/EIA-644 LVDS标准
储存温度-65~150°C，工作温度-10~70°C
1.2 FH1226模块的结构图

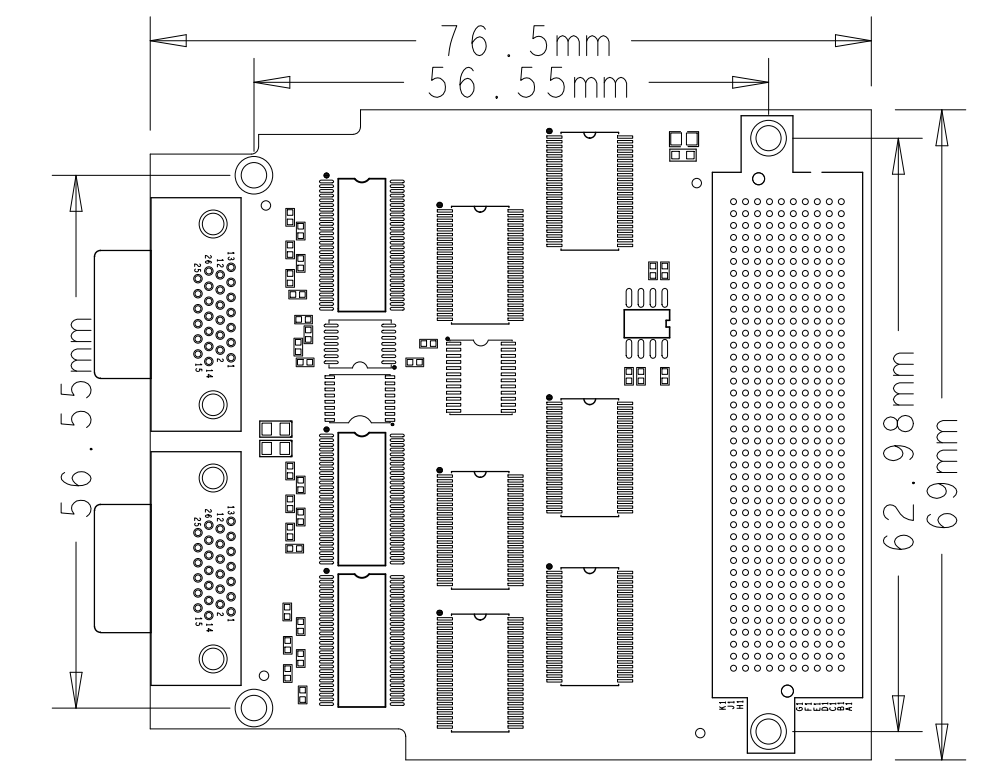

** ** FH1226 模块尺寸结构图
第二部分 模块功能说明
2.1 FH1226模块原理框图

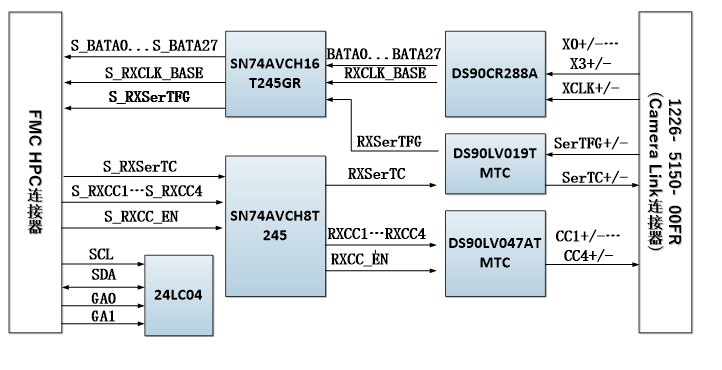

FH1226模块的原理设计框图如下：
关于FH1226模块的完整电路具体参考提供的原理图。
2.2模块FMC HPC的引脚分配：
下面只列了电源和接口的信号，GND的信号没有列出，具体用户可以参考原理图。
| Pin Number | Signal Name | Description |
|---|---|---|
| C35、C37 | 12V | 供电电源 |
| C39、D32 D36、D38、D40 | 3.3V | 供电电源 |
| E39、F40、 G39、H40 | VADJ | 供电电源 |
| G22 | S_RX_BASE0 | LVTTL电平BASE0数据输入 |
| H22 | S_RX_BASE1 | LVTTL电平BASE1数据输入 |
| D23 | S_RX_BASE2 | LVTTL电平BASE2数据输入 |
| H23 | S_RX_BASE3 | LVTTL电平BASE3数据输入 |
| D24 | S_RX_BASE4 | LVTTL电平BASE4数据输入 |
| G24 | S_RX_BASE5 | LVTTL电平BASE5数据输入 |
| C26 | S_RX_BASE6 | LVTTL电平BASE6数据输入 |
| D26 | S_RX_BASE7 | LVTTL电平BASE7数据输入 |
| H25 | S_RX_BASE8 | LVTTL电平BASE8数据输入 |
| G25 | S_RX_BASE9 | LVTTL电平BASE9数据输入 |
| H26 | S_RX_BASE10 | LVTTL电平BASE10数据输入 |
| C27 | S_RX_BASE11 | LVTTL电平BASE11数据输入 |
| D27 | S_RX_BASE12 | LVTTL电平BASE12数据输入 |
| G27 | S_RX_BASE13 | LVTTL电平BASE13数据输入 |
| G28 | S_RX_BASE14 | LVTTL电平BASE14数据输入 |
| H28 | S_RX_BASE15 | LVTTL电平BASE15数据输入 |
| G30 | S_RX_BASE16 | LVTTL电平BASE16数据输入 |
| G31 | S_RX_BASE17 | LVTTL电平BASE17数据输入 |
| H31 | S_RX_BASE18 | LVTTL电平BASE18数据输入 |
| H32 | S_RX_BASE19 | LVTTL电平BASE19数据输入 |
| G33 | S_RX_BASE20 | LVTTL电平BASE20数据输入 |
| G34 | S_RX_BASE21 | LVTTL电平BASE21数据输入 |
| H34 | S_RX_BASE22 | LVTTL电平BASE22数据输入 |
| H35 | S_RX_BASE23 | LVTTL电平BASE23数据输入 |
| G36 | S_RX_BASE24 | LVTTL电平BASE24数据输入 |
| G37 | S_RX_BASE25 | LVTTL电平BASE25数据输入 |
| H37 | S_RX_BASE26 | LVTTL电平BASE26数据输入 |
| H38 | S_RX_BASE27 | LVTTL电平BASE27数据输入 |
| C22 | S_RXCLK_BASE | LVTTL电平BASE时钟数据输入 |
| H29 | S_RXSerTFG | 输入串行信号 |
| C23 | S_RXSerTC | 输出串行信号 |
| G2 | S_RXCC1 | 输出控制信号CC1 |
| D20 | S_RXCC2 | 输出控制信号CC2 |
| D21 | S_RXCC3 | 输出控制信号CC3 |
| G21 | S_RXCC4 | 输出控制信号CC3 |
| G3 | S_RXCC_EN | CC使能信号 |
| D8 | S_RX_MEDIUM0 | LVTTL电平MEDIUM0数据输入 |
| G6 | S_RX_MEDIUM1 | LVTTL电平MEDIUM1数据输入 |
| G7 | S_RX_MEDIUM2 | LVTTL电平MEDIUM2数据输入 |
| H7 | S_RX_MEDIUM3 | LVTTL电平MEDIUM3数据输入 |
| D9 | S_RX_MEDIUM4 | LVTTL电平MEDIUM4数据输入 |
| H8 | S_RX_MEDIUM5 | LVTTL电平MEDIUM5数据输入 |
| C10 | S_RX_MEDIUM6 | LVTTL电平MEDIUM6数据输入 |
| G9 | S_RX_MEDIUM7 | LVTTL电平MEDIUM7数据输入 |
| G10 | S_RX_MEDIUM8 | LVTTL电平MEDIUM8数据输入 |
| H10 | S_RX_MEDIUM9 | LVTTL电平MEDIUM9数据输入 |
| C11 | S_RX_MEDIUM10 | LVTTL电平MEDIUM10数据输入 |
| H11 | S_RX_MEDIUM11 | LVTTL电平MEDIUM11数据输入 |
| D11 | S_RX_MEDIUM12 | LVTTL电平MEDIUM12数据输入 |
| D12 | S_RX_MEDIUM13 | LVTTL电平MEDIUM13数据输入 |
| G12 | S_RX_MEDIUM14 | LVTTL电平MEDIUM14数据输入 |
| G13 | S_RX_MEDIUM15 | LVTTL电平MEDIUM15数据输入 |
| H16 | S_RX_MEDIUM16 | LVTTL电平MEDIUM16数据输入 |
| H17 | S_RX_MEDIUM17 | LVTTL电平MEDIUM17数据输入 |
| G16 | S_RX_MEDIUM18 | LVTTL电平MEDIUM18数据输入 |
| G18 | S_RX_MEDIUM19 | LVTTL电平MEDIUM19数据输入 |
| D17 | S_RX_MEDIUM20 | LVTTL电平MEDIUM20数据输入 |
| D18 | S_RX_MEDIUM21 | LVTTL电平MEDIUM21数据输入 |
| C15 | S_RX_MEDIUM22 | LVTTL电平MEDIUM22数据输入 |
| D15 | S_RX_MEDIUM23 | LVTTL电平MEDIUM23数据输入 |
| C14 | S_RX_MEDIUM24 | LVTTL电平MEDIUM24数据输入 |
| D14 | S_RX_MEDIUM25 | LVTTL电平MEDIUM25数据输入 |
| H14 | S_RX_MEDIUM26 | LVTTL电平MEDIUM26数据输入 |
| H13 | S_RX_MEDIUM27 | LVTTL电平MEDIUM27数据输入 |
| H4 | S_RXCLK_MEDIUM | LVTTL电平MEDIUM时钟数据输入 |
| H20 | S_RX2SerTFG | 输入串行信号 |
| H19 | S_RX2SerTC | 输出串行信号 |
| C19 | S_RX2CC1 | 输出控制信号CC1 |
| C18 | S_RX2CC2 | 输出控制信号CC2 |
| G15 | S_RX2CC3 | 输出控制信号CC3 |
| H5 | S_RX2CC4 | 输出控制信号CC3 |
| G19 | S_RX2CC_EN | CC使能信号 |
| E6 | S_RX_Full0 | LVTTL电平Full0数据输入 |
| E7 | S_RX_Full1 | LVTTL电平Full1数据输入 |
| E9 | S_RX_Full2 | LVTTL电平Full2数据输入 |
| E10 | S_RX_Full3 | LVTTL电平Full3数据输入 |
| F7 | S_RX_Full4 | LVTTL电平Full4数据输入 |
| F8 | S_RX_Full5 | LVTTL电平Full5数据输入 |
| J6 | S_RX_Full6 | LVTTL电平Full6数据输入 |
| J7 | S_RX_Full7 | LVTTL电平Full7数据输入 |
| K7 | S_RX_Full8 | LVTTL电平Full8数据输入 |
| K8 | S_RX_Full9 | LVTTL电平Full9数据输入 |
| E12 | S_RX_Full10 | LVTTL电平Full10数据输入 |
| E13 | S_RX_Full11 | LVTTL电平Full11数据输入 |
| J9 | S_RX_Full12 | LVTTL电平Full12数据输入 |
| J10 | S_RX_Full13 | LVTTL电平Full13数据输入 |
| K10 | S_RX_Full14 | LVTTL电平Full14数据输入 |
| K11 | S_RX_Full15 | LVTTL电平Full15数据输入 |
| F13 | S_RX_Full16 | LVTTL电平Full16数据输入 |
| F14 | S_RX_Full17 | LVTTL电平Full17数据输入 |
| J15 | S_RX_Full18 | LVTTL电平Full18数据输入 |
| J16 | S_RX_Full19 | LVTTL电平Full19数据输入 |
| F16 | S_RX_Full20 | LVTTL电平Full20数据输入 |
| F17 | S_RX_Full21 | LVTTL电平Full21数据输入 |
| K14 | S_RX_Full22 | LVTTL电平Full22数据输入 |
| K13 | S_RX_Full23 | LVTTL电平Full23数据输入 |
| J13 | S_RX_Full24 | LVTTL电平Full24数据输入 |
| J12 | S_RX_Full25 | LVTTL电平Full25数据输入 |
| F11 | S_RX_Full26 | LVTTL电平Full26数据输入 |
| F10 | S_RX_Full27 | LVTTL电平Full27数据输入 |
| F4 | S_RX_FullCLK | LVTTL电平Full时钟数据输入 |
