FMC 4 路千兆以太网模块 FL2121 用户手册Rev 1.0
| 版本 | 时间 | 描述 | |||
| 1.0 | 2022/11/20 | First Release | |||
第一部分 FMC 高速以太网模块说明介绍
黑金 FMC 千兆以太网模块 FL2121 为 4 路 10/100/1000Mbps 自适应的以 太网通信接口模块。FMC 模块的千兆 PHY 芯片采用了 4 片景略半导体公司的 JL2121 以太网 PHY 芯片 ，支持 10/100/1000 Mbps 网络传输速率。4 路网络接 口采用常用的 RJ45 连接器跟外部网络连接和通信。
模块有一个标准的 LPC 的 FMC 接口，用于连接 FPGA 开发板， FMC 的连 接器型号为：ASP_134604_01

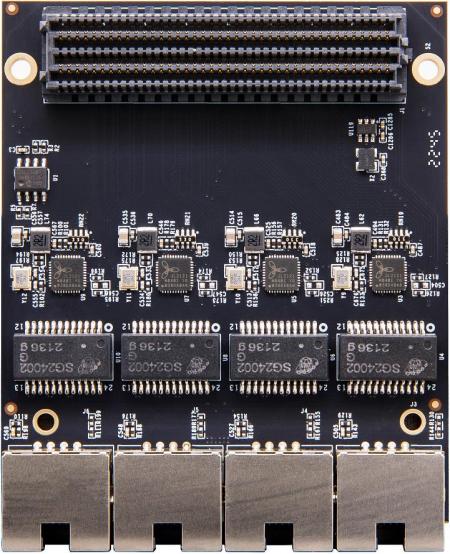

FL2121 模块实物照片如下：
FL2121 模块实物图
1.1 FL2121 模块的参数说明
以下为 FL2121 千兆以太网模块的详细参数:
千兆以太网芯片 ：4 片 JL2121
网络接口 ：4 路 RJ45;
以太网通信速率： 支持 10/100/1000 Mbps ；
通信方式 ： RGMII ；
配置接口：MDIO 接口；
工作温度：-40° ~85° ;
1.2 FL2121 模块的结构图

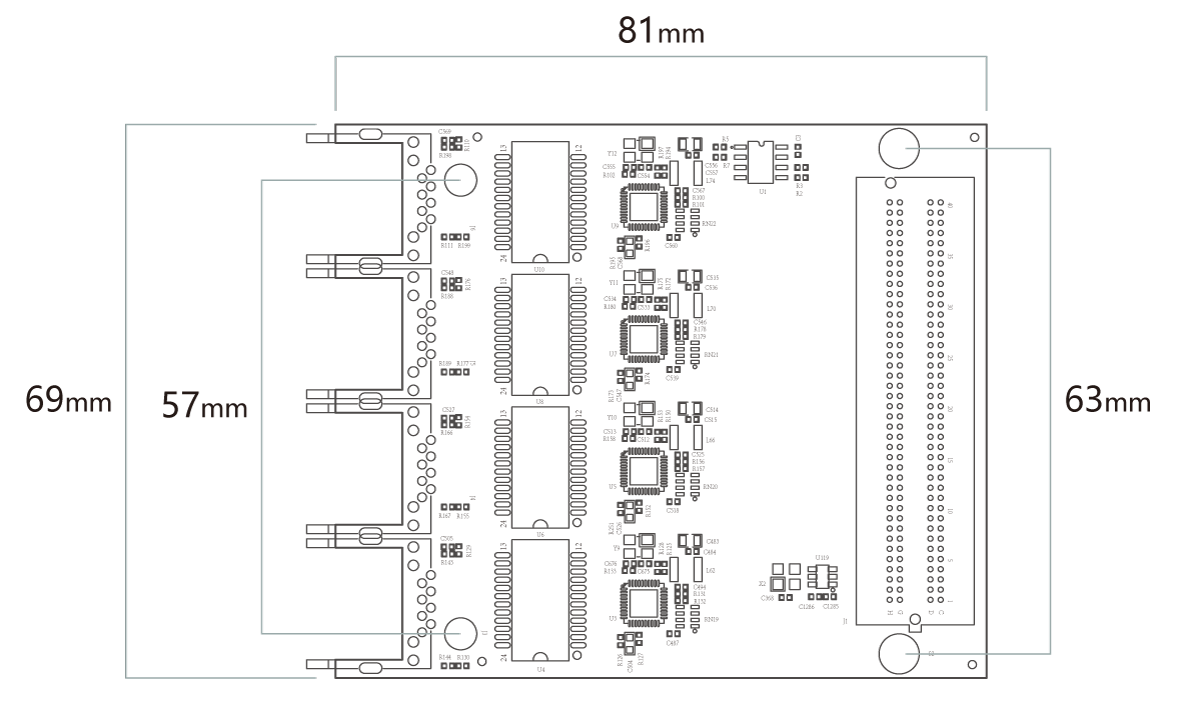

FL2121 千兆以太网模块尺寸结构图
第二部分 模块功能说明

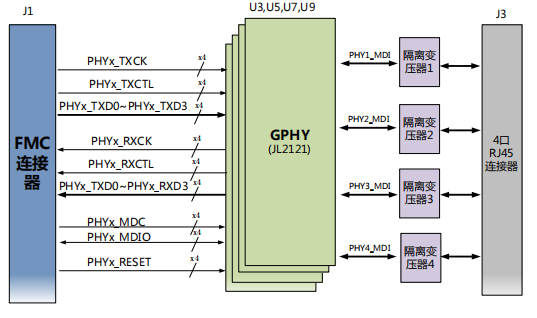

2.1 FL2121 模块原理框图
FL2121 模块的原理设计框图如下 ：
2.2 太网芯片
以太网芯片采用景略半导体的工业级以太网 GPHY 芯片（JL2121-N040I） 为用户提供网络通信服务。 PS 端的以太网 PHY 芯片是连接到 ZYNQ 的 PS 端 BANK502 的 MIO 接口上。PL 端的以太网 PHY 芯片是连接到 BANK66 的 IO 上。 JL2121 芯片支持 10/100/1000 Mbps 网络传输速率，通过 RGMII 接口跟 MPSOC 系统的 MAC 层进行数据通信。JL2121D 支持MDI/MDX 自适应，各种速度自适 应，Master/Slave 自适应，支持 MDIO 总线进行 PHY 的寄存器管理。
JL2121 上电会检测一些特定的 IO 的电平状态，从而确定自己的工作模式。 下表描述了GPHY 芯片上电之后的默认设定信息。
| 配置 Pin 脚 | 说明 | 配置值 |
|---|---|---|
| RXD3_ADR0 RXC_ADR1 RXCTL_ADR2 | MDIO/MDC 模式的 PHY 地址 | PHY Address 为 001 |
| RXD1_TXDLY | TX 时钟 2ns 延时 | 延时 |
| RXD0_RXDLY | RX 时钟 2ns 延时 | 延时 |
GPHY 芯片默认配置值
当网络连接到千兆以太网时，MPSoC 和 PHY 芯片 JL2121 的数据传输时通 过 RGMII 总线通信，传输时钟为 125Mhz ，数据在时钟的上升沿和下降样采样。
当网络连接到百兆以太网时，MPSOC 和 PHY 芯片 JL2121 的数据传输时通 过 RMII 总线通信，传输时钟为25Mhz。数据在时钟的上升沿和下降沿采样。
2.3 模块 FMC LPC 的引脚分配：
下面只列了电源和网络芯片接口的信号，GND 的信号没有列出，具体用户可 以参考原理图。
| Pin Number | Signal Name | Description |
|---|---|---|
| C35 | +12V | 12V 电源输入 |
| C37 | +12V | 12V 电源输入 |
| D32 | +3.3V | 3.3V 电源输入 |
| C34 | GA0 | EEPROM 地址位 0 位 |
| D35 | GA1 | EEPROM 地址位 1 位 |
| D11 | PHY1_MDC | 以太网第一路 MDIO 管理时钟 |
| C11 | PHY1_MDIO | 以太网第一路 MDIO 管理数据 |
| D12 | PHY1_RESET | 以太网第一路复位信号 |
| G6 | PHY1_RXCK | 以太网第一路 RGMII 接收时钟 |
| G7 | PHY1_RXCTL | 以太网第一路接收数据有效信号 |
| H4 | REFCLK | 50MHz 的参考时钟 |
| H7 | PHY1_RXD0 | 以太网第一路接收数据 Bit0 |
| H8 | PHY1_RXD1 | 以太网第一路接收数据 Bit1 |
| G9 | PHY1_RXD2 | 以太网第一路接收数据 Bit2 |
| G10 | PHY1_RXD3 | 以太网第一路接收数据 Bit3 |
| H11 | PHY1_TXCK | 以太网第一路 RGMII 发送时钟 |
| H14 | PHY1_TXCTL | 以太网第一路发送数据有效信号 |
| H10 | PHY1_TXD0 | 以太网第一路发送数据 Bit0 |
| G12 | PHY1_TXD1 | 以太网第一路发送数据 Bit1 |
| G13 | PHY1_TXD2 | 以太网第一路发送数据 Bit2 |
| H13 | PHY1_TXD3 | 以太网第一路发送数据 Bit3 |
| D18 | PHY2_MDC | 以太网第二路 MDIO 管理时钟 |
| C19 | PHY2_MDIO | 以太网第二路 MDIO 管理数据 |
| H20 | PHY2_RESET | 以太网第二路复位信号 |
| D8 | PHY2_RXCK | 以太网第二路 RGMII 接收时钟 |
| D9 | PHY2_RXCTL | 以太网第二路接收数据有效信号 |
| C10 | PHY2_RXD0 | 以太网第二路接收数据 Bit0 |
| D14 | PHY2_RXD1 | 以太网第二路接收数据 Bit1 |
| C15 | PHY2_RXD2 | 以太网第二路接收数据 Bit2 |
| D15 | PHY2_RXD3 | 以太网第二路接收数据 Bit3 |
| H17 | PHY2_TXCK | 以太网第二路 RGMII 发送时钟 |
| H19 | PHY2_TXCTL | 以太网第二路发送数据有效信号 |
| G16 | PHY2_TXD0 | 以太网第二路发送数据 Bit0 |
| H16 | PHY2_TXD1 | 以太网第二路发送数据 Bit1 |
| G18 | PHY2_TXD2 | 以太网第二路发送数据 Bit2 |
| G19 | PHY2_TXD3 | 以太网第二路发送数据 Bit3 |
|---|---|---|
| H28 | PHY3_MDC | 以太网第三路 MDIO 管理时钟 |
| G28 | PHY3_MDIO | 以太网第三路 MDIO 管理数据 |
| H29 | PHY3_RESET | 以太网第三路复位信号 |
| D20 | PHY3_RXCK | 以太网第三路 RGMII 接收时钟 |
| G21 | PHY3_RXCTL | 以太网第三路接收数据有效信号 |
| G22 | PHY3_RXD0 | 以太网第三路接收数据 Bit0 |
| H22 | PHY3_RXD1 | 以太网第三路接收数据 Bit1 |
| D23 | PHY3_RXD2 | 以太网第三路接收数据 Bit2 |
| D24 | PHY3_RXD3 | 以太网第三路接收数据 Bit3 |
| H25 | PHY3_TXD3 | 以太网第三路发送数据 Bit3 |
| G27 | PHY3_TXCTL | 以太网第三路发送数据有效信号 |
| H23 | PHY3_TXD0 | 以太网第三路发送数据 Bit0 |
| G24 | PHY3_TXD1 | 以太网第三路发送数据 Bit1 |
| G25 | PHY3_TXD2 | 以太网第三路发送数据 Bit2 |
| H26 | PHY3_TXCK | 以太网第三路 RGMII 发送时钟 |
| H35 | PHY4_MDC | 以太网第四路 MDIO 管理时钟 |
| H37 | PHY4_MDIO | 以太网第四路 MDIO 管理数据 |
| H38 | PHY4_RESET | 以太网第四路复位信号 |
| C22 | PHY4_RXCK | 以太网第四路 RGMII 接收时钟 |
| C23 | PHY4_RXCTL | 以太网第四路接收数据有效信号 |
| D26 | PHY4_RXD0 | 以太网第四路接收数据 Bit0 |
| C26 | PHY4_RXD1 | 以太网第四路接收数据 Bit1 |
| D27 | PHY4_RXD2 | 以太网第四路接收数据 Bit2 |
| C27 | PHY4_RXD3 | 以太网第四路接收数据 Bit3 |
| H32 | PHY4_TXCK | 以太网第四路 RGMII 发送时钟 |
| H34 | PHY4_TXCTL | 以太网第四路发送数据有效信号 |
| G31 | PHY4_TXD0 | 以太网第四路发送数据 Bit0 |
| H31 | PHY4_TXD1 | 以太网第四路发送数据 Bit1 |
| G33 | PHY4_TXD2 | 以太网第四路发送数据 Bit2 |
| G34 | PHY4_TXD3 | 以太网第四路发送数据 Bit3 |
| C30 | SCL | EEPROM 的 I2C 时钟 |
| C31 | SDA | EEPROM 的 I2C 数据 |
| G39 | VADJ | VADJ 电源输入 |
| H40 | VADJ | VADJ 电源输入 |
第三部分 硬件连接和测试

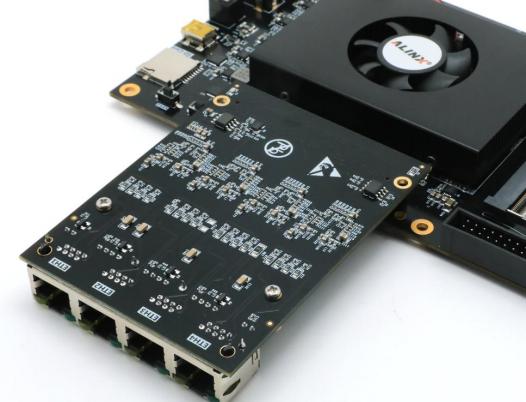

FL2121 模块和 FPGA 开发板的硬件连接很简单，只要把 FMC 接口跟开发板 的 FMC 接口对插就可以，然后用螺丝固定。以下为黑金 AX7325 开发板的和FL2121 模块的硬件连接图：
准备工作
第一步：首先确认一下自己 PC 的网卡是否是千兆网卡，用户可以点击本地连接查看，再用五类+或者六类网线连接开发板的网口和 PC 的网口。

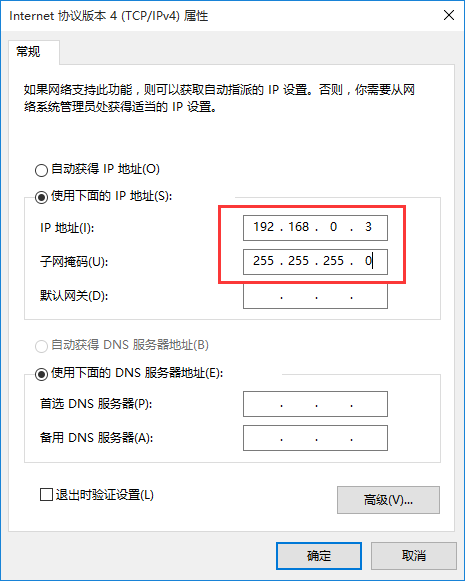

第二步：修改 PC 的 IP 地址为 192.168.0.3。 PC 的 IP Address 需要和程序中 mac_test.v 中设置一致，不然网络调试助手会接收不到开发板发送的 UDP 数据包。
第三步（可选）：安装 Wireshark 是为了方便用户网络通信的调试，安装光盘的 TOOL 目录下的网络抓包工具 Wireshark, 我们在实验的时候可以用这工具来查 看 PC 网口发送的数据和接收到的数据的详细信息。
以太网通信测试
第一步：烧写 bit 文件到 FPGA 芯片。

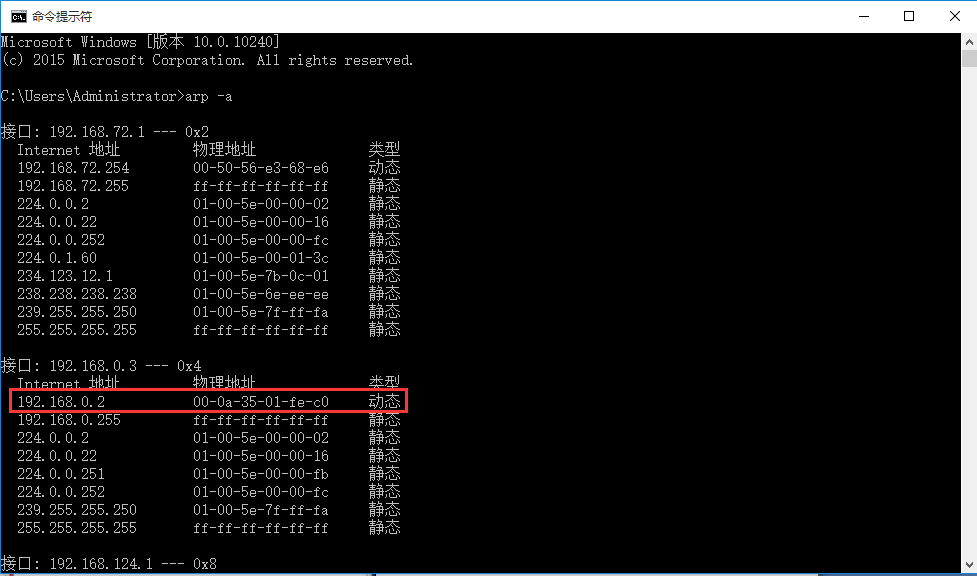

第二步：按下开发板的 KEY2 按键，之后打开 CMD 窗口，输入 arp –a 查看 ARP 绑定结果，可以看到开发板的 IP 地址和 MAC 地址已经缓存。

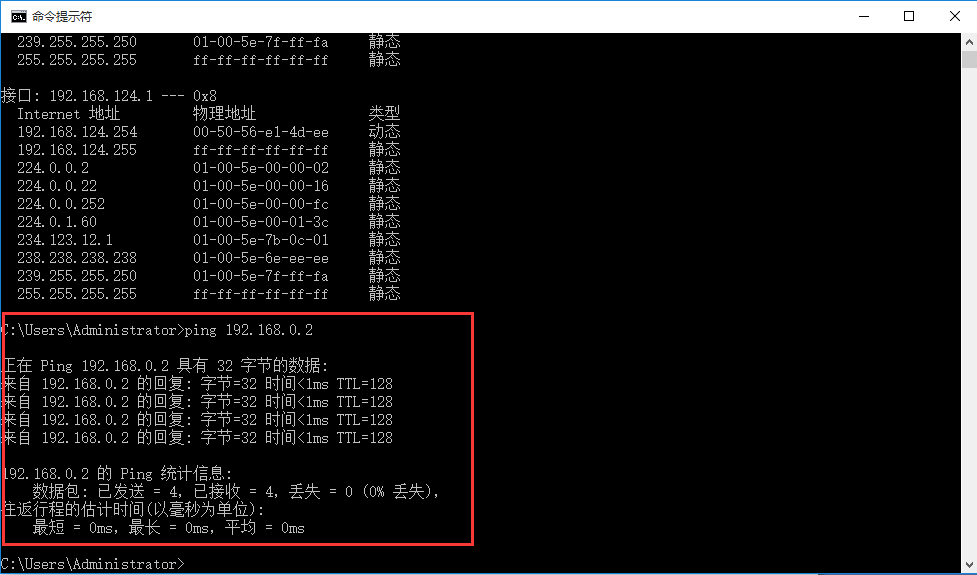

第三步：在 CMD 窗口中，输入 ping 192.168.0.2 查看 PC 与开发板是否 ping 通。

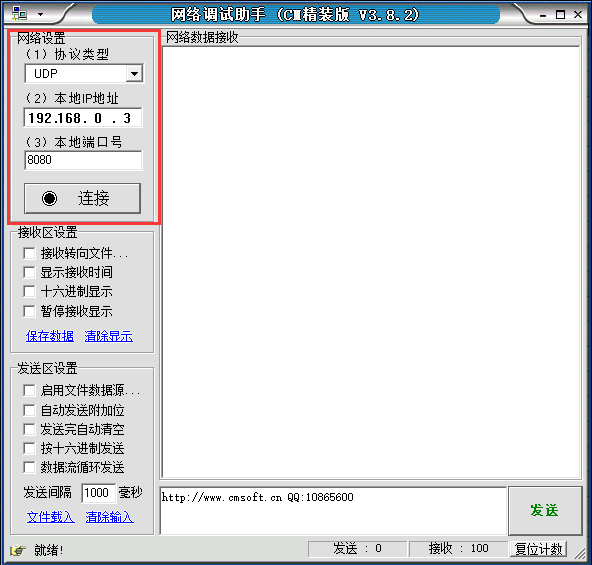

第四步：打开 TOOL 目录下的网络调试助手并设置参数如下，再按连接按钮(这里的本地的 IP 地址为 PC 的IP Address, 本地端口需要跟 FPGA 程序中的一致，为 8080)。

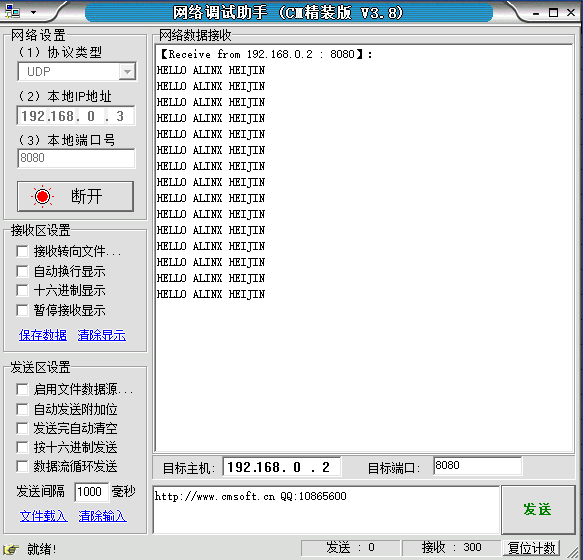

这时网络数据接收窗口会显示 FPGA 发给 PC 的以太网数据包"Hello ALINX HEIJIN"目标主机的 IP 地址需要和 FPGA 程序中的 IP 地址一致，目标端口号也需 要和 FPGA 程序的一致(8080)。如下图网络显示：
第五步：再在网络调试助手的发送窗口发送一大串字符,在网络的数据接收窗口我们可以看到从FPGA 返回的数据也变成刚发送的字符串。

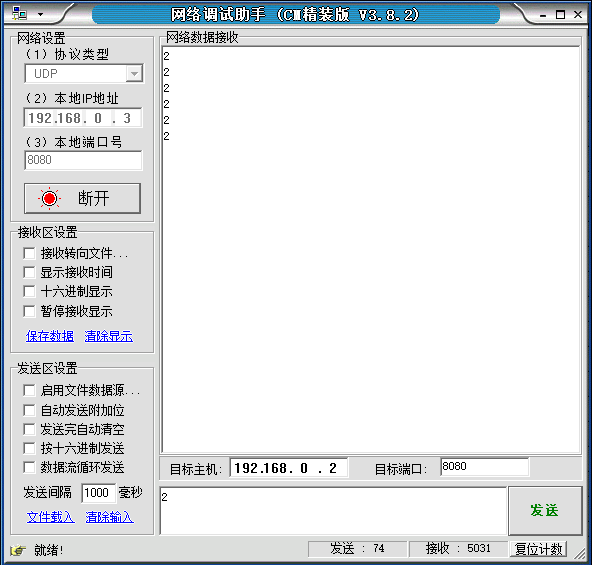

也可以发送较少字符，低于 46 字节，FPGA 程序会自动补充至 46 字节，如下图：
第六步：这一步对用户来讲是可选的，用户如果想查看更多数据包传输的信息， 可以使用网络抓包工具 Wireshark 来查看 PC 的网卡接收和发送的网络数据。
