芯驿电子科技（上海）有限公司 基于KINTEX UltraSacale架构的开发平台（型号：AXKU062）2022款正式发布了正式发布了，为了让您对此开发平台可以快速了解，我们编写了此用户手册。

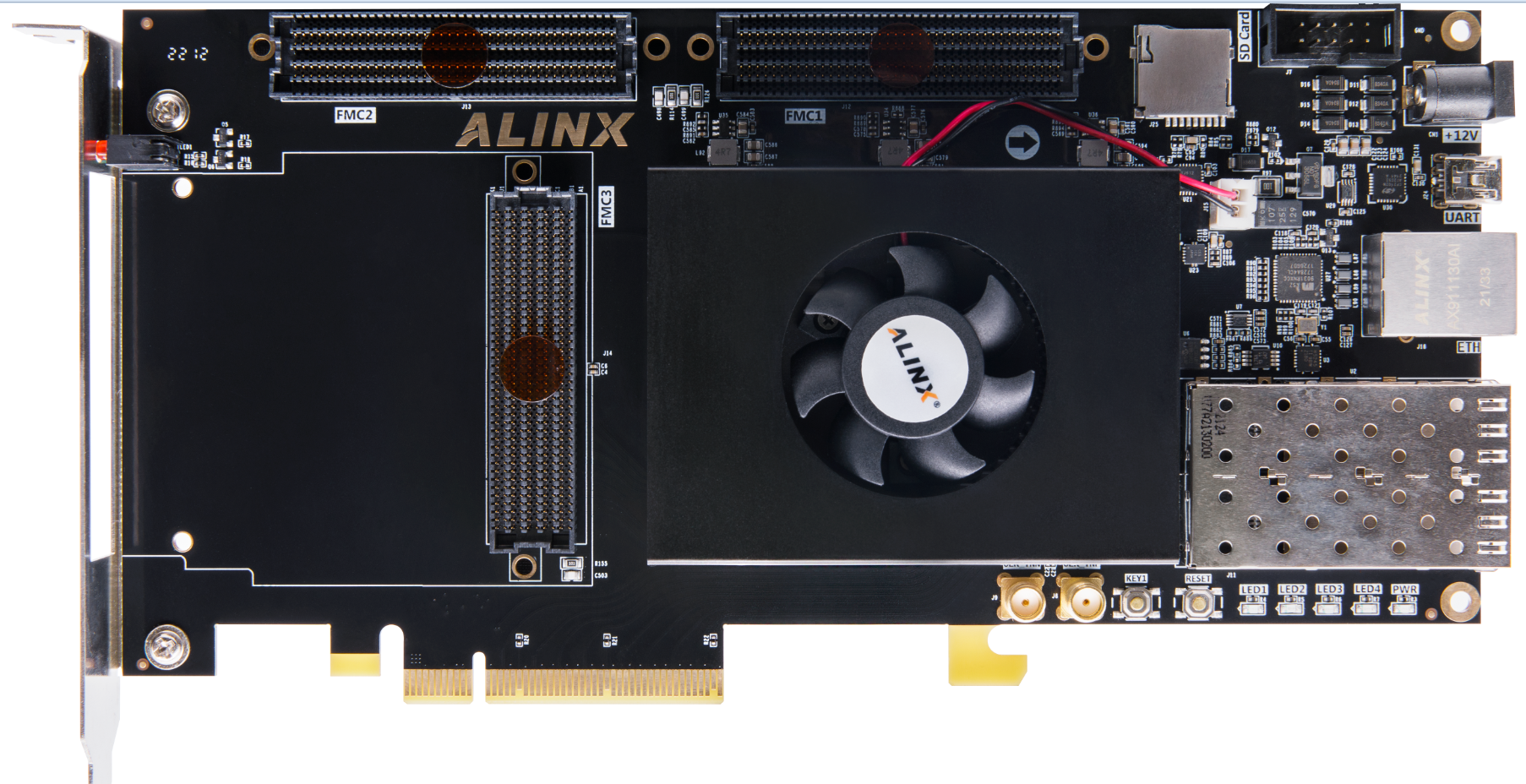

图0-1-1 AXKU062开发板

AXKU062采用核心板加扩展板的模式，方便用户对核心板的二次开发利用。核心板挂载了4片1GB的高速DDR4 SDRAM芯片， 2片128Mb的QSPI FLASH芯片。

在扩展板设计上我们为用户扩展了丰富的接口： 2路10G SFP+光纤接口、3个FMC扩展接口（1个HPC，2个LPC）、1路千兆网口、1路UART串口、1路SD卡接口、LED按键等等。

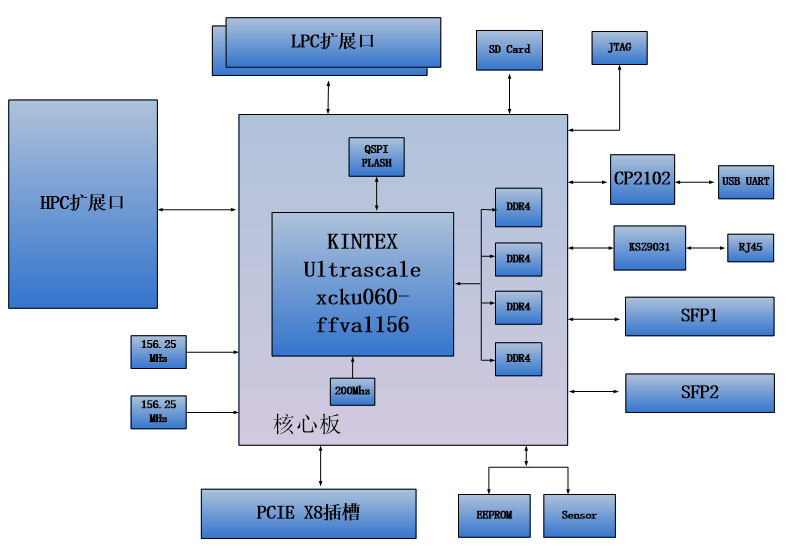

下图为整个开发系统的结构示意图：

图0-1-2 AXKU062开发板结构图

通过这个示意图，我们可以看到，我们这个开发平台所能含有的接口和功能。

** FPGA核心板**

• FPGA芯片：AMD KINTEX UltraSacale芯片XCKU060。
• DDR4：带有四片大容量的1G字节（共4GB）高速DDR4 SDRAM。可作为FPGA的数据存储，图像分析缓存，数据处理。
• QSPI FLASH：2片128Mbit的QSPI NOR FLASH存储芯片, 可用作FPGA芯片配置文件和用户数据的存储;
• 1个200Mhz的差分晶振。
• 2个发光二极管LED, 1个电源指示灯；1个DONE配置指示灯

** 扩展板**

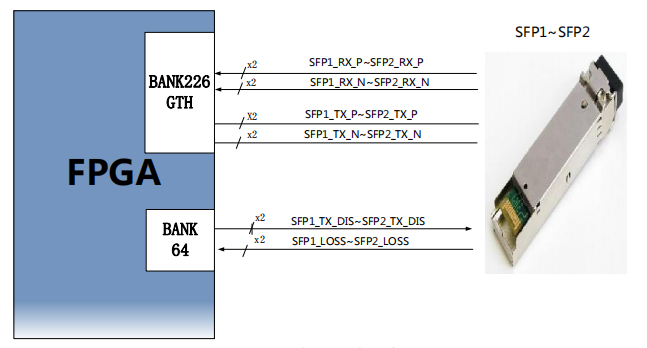

• 2路SFP+光纤接口，每路的光纤数据通信接收和发送的速度高达12.5Gb/s。

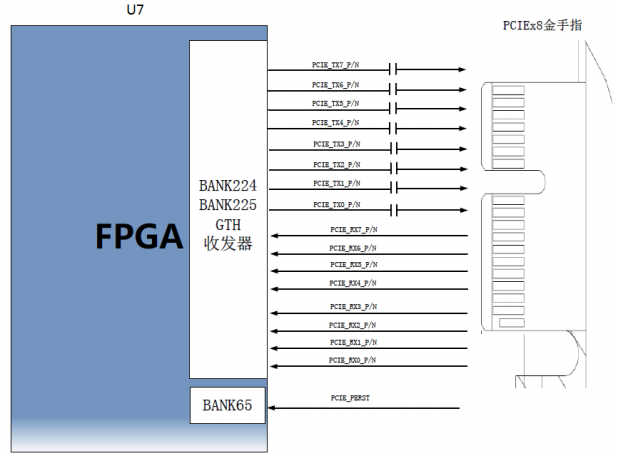

• 1路PCIE3.0 X8的接口，endpoint模式，用于跟PC之间PCIE数据通信。

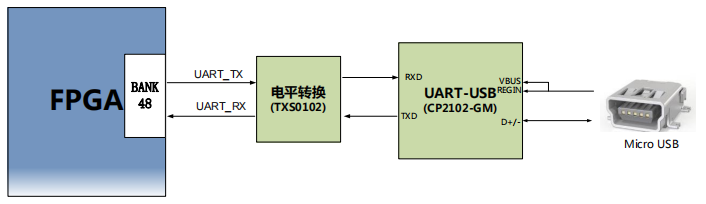

• USB Uart接口，用于和电脑通信，方便用户调试。串口芯片采用Silicon Labs CP2102GM的USB-UAR芯片, USB接口采用MINI USB接口。

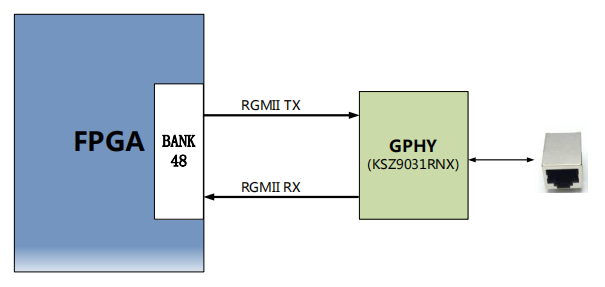

• 1路10/100M/1000M以太网RJ45接口，用于和电脑或其它网络设备进行以太网数据交换。网络接口芯片采用Micrel公司的KSZ9031工业级GPHY芯片。
• 3个标准的FMC 的扩展口，其中有2个LPC扩展口，1个HPC扩展口。可以外接AMD或者我们黑金的各种FMC模块（HDMI输入输出模块，双目摄像头模块，高速AD模块等等）。

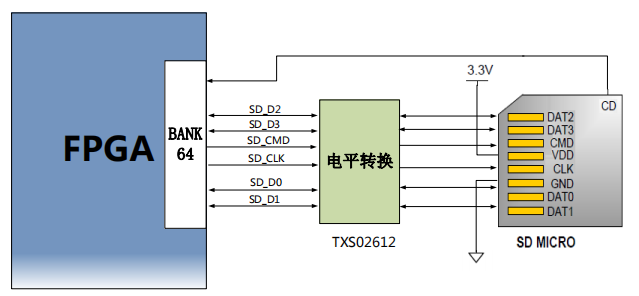

• 1路Micro SD卡座，用于FPGA对SD卡的数据读写和存储。

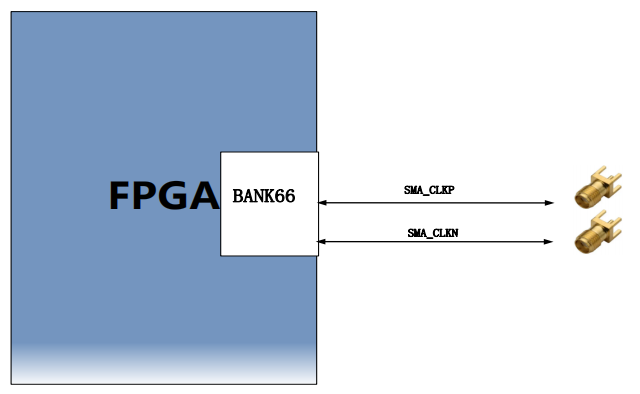

• 2路SMA外接接口，引脚连接普通的时钟信号，用于外接的输入输出信号，

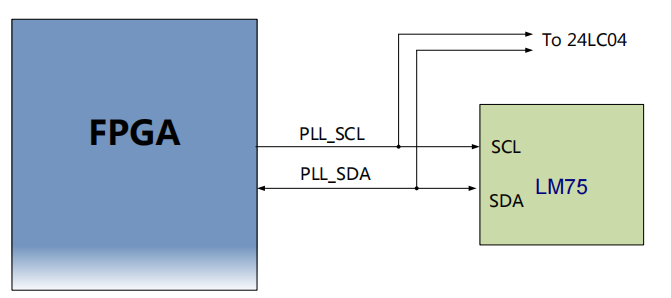

• 板载一片温湿度传感器芯片LM75，用于检测板子周围环境的温度和湿度。
• 板载一片EEPROM，用于IIC总线的通信和存储一些客户自定义信息
• 10针2.54mm标准的JTAG口，用于FPGA程序的下载和调试，用户可以通过AMD下载器对FPGA进行调试和下载。
• 板载2个156.25Mhz的差分晶振，为收发器提供参考时钟。

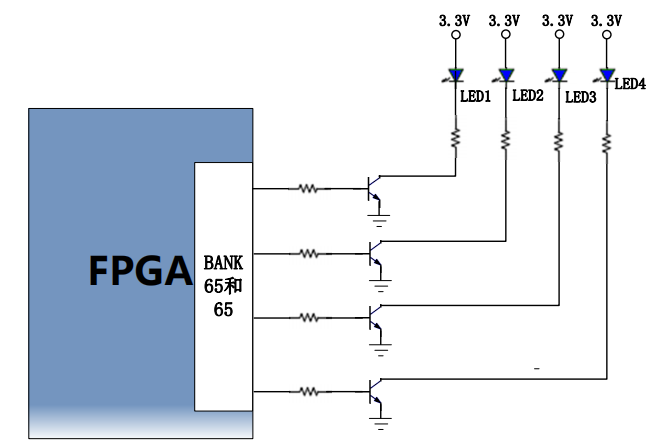

• 7个发光二极管LED, 1个电源指示灯；4个用户指示灯，一对面板指示灯。
• 2个用户按键，1个复位按键，1个连接到FPGA的普通IO。

一、ACKU060 核心板

简介

ACKU060(核心板型号，下同)核心板，FPGA芯片是基于AMD公司的Kintex Ultrascale系列的XCKU060-2FFVA1156I。核心板使用了4片Micron的1GB的DDR4芯片MT40A512M16LY-062EIT,总的容量达4GB。另外核心板上也集成了2片128MBit大小的QSPI FLASH，用于启动存储配置和系统文件。

这款核心板的6个板对板连接器扩展出了359个IO，其中BANK64和BANK65的104个IO的电平是3.3V，其它BANK的IO都是1.8V。另外核心板也扩展出了20对高速收发器GTH接口。对于需要大量IO的用户，此核心板将是不错的选择。而且IO连接部分，FPGA芯片到接口之间走线做了等长和差分处理，并且核心板尺寸仅为80*60（mm），对于二次开发来说，非常适合。

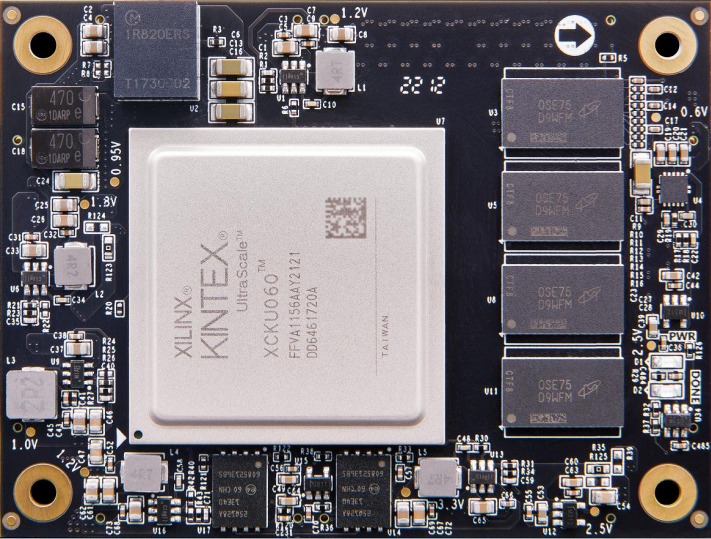

图1-1-1 ACKU060核心板正面图

FPGA芯片

核心板使用的是AMD公司的KINTEX UltraSacale芯片，型号为-2FFVA1156I。速度等级为2，温度等级为工业级。此型号为FFVA1156封装，1156个引脚，引脚间距为1.0mm。AMD KINTEX UltraSacale的芯片命名规则如下图1-2-1所示：

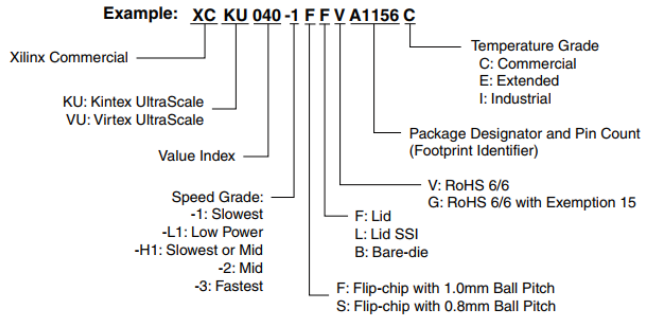

图1-2-1 KINTEX UltraSacale FPGA型号命名规则定义

其中FPGA芯片XCKU060的主要参数如下所示：

名称	具体参数
逻辑单元Logic Cells	725,550
查找表(CLB LUTs)	331,680
触发器(CLB flip-flops)	663,360
Block RAM（Mb）大小	38.0
DSP处理单元（DSP Slices）	2,760
PCIe Gen3 x8	3
GTH Transceiver	20个，12.5Gb/s max
速度等级	-2
温度等级	工业级

表1-2-1 芯片参数

DDR4 DRAM

核心板上配有四片Micron(美光）的1GB的DDR4芯片,型号为MT40A512M16LY-062EIT。四片DDR4 SDRAM组成64bit的总线宽度。因为4片DDR4芯片连接到FPGA，DDR4 SDRAM的最高工作时钟可达1200Mhz，四片DDR4存储系统直接连接到了FPGA的BANK44, BANK45，BANK46的接口上。DDR4 SDRAM的具体配置如下表1-3-1所示。

位号	芯片型号	容量	厂家
U45,U47,U48,U49	MT40A512M16LY-062EIT	512M x 16bit	Micron

表1-3-1 DDR4 SDRAM配置

DDR4的硬件设计需要严格考虑信号完整性，我们在电路设计和PCB设计的时候已经充分考虑了匹配电阻/终端电阻,走线阻抗控制，走线等长控制，保证DDR4的高速稳定的工作。

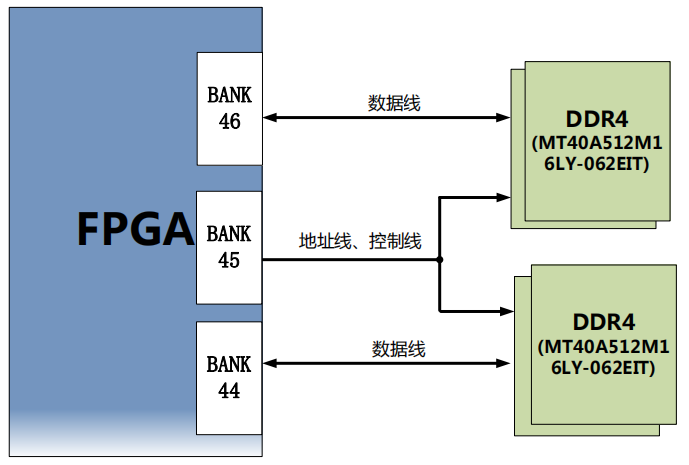

FPGA和DDR4 DRAM的硬件连接方式如图1-3-1所示:

图1-3-1 DDR4 DRAM原理图部分

4片DDR4 DRAM引脚分配：

信号名称	FPGA引脚名	FPGA引脚号
PL_DDR4_DQ0	IO_L3N_T0L_N5_AD15N_44	AE20
PL_DDR4_DQ1	IO_L2N_T0L_N3_44	AG20
PL_DDR4_DQ2	IO_L2P_T0L_N2_44	AF20
PL_DDR4_DQ3	IO_L5P_T0U_N8_AD14P_44	AE22
PL_DDR4_DQ4	IO_L3P_T0L_N4_AD15P_44	AD20
PL_DDR4_DQ5	IO_L6N_T0U_N11_AD6N_44	AG22
PL_DDR4_DQ6	IO_L6P_T0U_N10_AD6P_44	AF22
PL_DDR4_DQ7	IO_L5N_T0U_N9_AD14N_44	AE23
PL_DDR4_DQ8	IO_L8N_T1L_N3_AD5N_44	AF24
PL_DDR4_DQ9	IO_L11P_T1U_N8_GC_44	AJ23
PL_DDR4_DQ10	IO_L8P_T1L_N2_AD5P_44	AF23
PL_DDR4_DQ11	IO_L12N_T1U_N11_GC_44	AH23
PL_DDR4_DQ12	IO_L9N_T1L_N5_AD12N_44	AG25
PL_DDR4_DQ13	IO_L11N_T1U_N9_GC_44	AJ24
PL_DDR4_DQ14	IO_L9P_T1L_N4_AD12P_44	AG24
PL_DDR4_DQ15	IO_L12P_T1U_N10_GC_44	AH22
PL_DDR4_DQ16	IO_L14P_T2L_N2_GC_44	AK22
PL_DDR4_DQ17	IO_L17P_T2U_N8_AD10P_44	AL22
PL_DDR4_DQ18	IO_L15N_T2L_N5_AD11N_44	AM20
PL_DDR4_DQ19	IO_L17N_T2U_N9_AD10N_44	AL23
PL_DDR4_DQ20	IO_L14N_T2L_N3_GC_44	AK23
PL_DDR4_DQ21	IO_L18N_T2U_N11_AD2N_44	AL25
PL_DDR4_DQ22	IO_L15P_T2L_N4_AD11P_44	AL20
PL_DDR4_DQ23	IO_L18P_T2U_N10_AD2P_44	AL24
PL_DDR4_DQ24	IO_L20P_T3L_N2_AD1P_44	AM22
PL_DDR4_DQ25	IO_L23P_T3U_N8_44	AP24
PL_DDR4_DQ26	IO_L20N_T3L_N3_AD1N_44	AN22
PL_DDR4_DQ27	IO_L21N_T3L_N5_AD8N_44	AN24
PL_DDR4_DQ28	IO_L24P_T3U_N10_44	AN23
PL_DDR4_DQ29	IO_L23N_T3U_N9_44	AP25
PL_DDR4_DQ30	IO_L24N_T3U_N11_44	AP23
PL_DDR4_DQ31	IO_L21P_T3L_N4_AD8P_44	AM24
PL_DDR4_DQ32	IO_L2P_T0L_N2_46	AM26
PL_DDR4_DQ33	IO_L6P_T0U_N10_AD6P_46	AJ28
PL_DDR4_DQ34	IO_L2N_T0L_N3_46	AM27
PL_DDR4_DQ35	IO_L6N_T0U_N11_AD6N_46	AK28
PL_DDR4_DQ36	IO_L5P_T0U_N8_AD14P_46	AH27
PL_DDR4_DQ37	IO_L5N_T0U_N9_AD14N_46	AH28
PL_DDR4_DQ38	IO_L3P_T0L_N4_AD15P_46	AK26
PL_DDR4_DQ39	IO_L3N_T0L_N5_AD15N_46	AK27
PL_DDR4_DQ40	IO_L9N_T1L_N5_AD12N_46	AN28
PL_DDR4_DQ41	IO_L12N_T1U_N11_GC_46	AM30
PL_DDR4_DQ42	IO_L8P_T1L_N2_AD5P_46	AP28
PL_DDR4_DQ43	IO_L11N_T1U_N9_GC_46	AM29
PL_DDR4_DQ44	IO_L9P_T1L_N4_AD12P_46	AN27
PL_DDR4_DQ45	IO_L12P_T1U_N10_GC_46	AL30
PL_DDR4_DQ46	IO_L11P_T1U_N8_GC_46	AL29
PL_DDR4_DQ47	IO_L8N_T1L_N3_AD5N_46	AP29
PL_DDR4_DQ48	IO_L14P_T2L_N2_GC_46	AK31
PL_DDR4_DQ49	IO_L18P_T2U_N10_AD2P_46	AH34
PL_DDR4_DQ50	IO_L14N_T2L_N3_GC_46	AK32
PL_DDR4_DQ51	IO_L15N_T2L_N5_AD11N_46	AJ31
PL_DDR4_DQ52	IO_L15P_T2L_N4_AD11P_46	AJ30
PL_DDR4_DQ53	IO_L17P_T2U_N8_AD10P_46	AH31
PL_DDR4_DQ54	IO_L18N_T2U_N11_AD2N_46	AJ34
PL_DDR4_DQ55	IO_L17N_T2U_N9_AD10N_46	AH32
PL_DDR4_DQ56	IO_L21P_T3L_N4_AD8P_46	AN31
PL_DDR4_DQ57	IO_L24P_T3U_N10_46	AL34
PL_DDR4_DQ58	IO_L23N_T3U_N9_46	AN32
PL_DDR4_DQ59	IO_L20P_T3L_N2_AD1P_46	AN33
PL_DDR4_DQ60	IO_L23P_T3U_N8_46	AM32
PL_DDR4_DQ61	IO_L24N_T3U_N11_46	AM34
PL_DDR4_DQ62	IO_L21N_T3L_N5_AD8N_46	AP31
PL_DDR4_DQ63	IO_L20N_T3L_N3_AD1N_46	AP33
PL_DDR4_DM0	IO_L1P_T0L_N0_DBC_44	AD21
PL_DDR4_DM1	IO_L7P_T1L_N0_QBC_AD13P_44	AE25
PL_DDR4_DM2	IO_L13P_T2L_N0_GC_QBC_44	AJ21
PL_DDR4_DM3	IO_L19P_T3L_N0_DBC_AD9P_44	AM21
PL_DDR4_DM4	IO_L1P_T0L_N0_DBC_46	AH26
PL_DDR4_DM5	IO_L7P_T1L_N0_QBC_AD13P_46	AN26
PL_DDR4_DM6	IO_L13P_T2L_N0_GC_QBC_46	AJ29
PL_DDR4_DM7	IO_L19P_T3L_N0_DBC_AD9P_46	AL32
PL_DDR4_DQS0_P	IO_L4P_T0U_N6_DBC_AD7P_44	AG21
PL_DDR4_DQS0_N	IO_L4N_T0U_N7_DBC_AD7N_44	AH21
PL_DDR4_DQS1_P	IO_L10P_T1U_N6_QBC_AD4P_44	AH24
PL_DDR4_DQS1_N	IO_L10N_T1U_N7_QBC_AD4N_44	AJ25
PL_DDR4_DQS2_P	IO_L16P_T2U_N6_QBC_AD3P_44	AJ20
PL_DDR4_DQS2_N	IO_L16N_T2U_N7_QBC_AD3N_44	AK20
PL_DDR4_DQS3_P	IO_L22P_T3U_N6_DBC_AD0P_44	AP20
PL_DDR4_DQS3_N	IO_L22N_T3U_N7_DBC_AD0N_44	AP21
PL_DDR4_DQS4_P	IO_L4P_T0U_N6_DBC_AD7P_46	AL27
PL_DDR4_DQS4_N	IO_L4N_T0U_N7_DBC_AD7N_46	AL28
PL_DDR4_DQS5_P	IO_L10P_T1U_N6_QBC_AD4P_46	AN29
PL_DDR4_DQS5_N	IO_L10N_T1U_N7_QBC_AD4N_46	AP30
PL_DDR4_DQS6_P	IO_L16P_T2U_N6_QBC_AD3P_46	AH33
PL_DDR4_DQS6_N	IO_L16N_T2U_N7_QBC_AD3N_46	AJ33
PL_DDR4_DQS7_P	IO_L22P_T3U_N6_DBC_AD0P_46	AN34
PL_DDR4_DQS7_N	IO_L22N_T3U_N7_DBC_AD0N_46	AP34
PL_DDR4_A0	IO_L18N_T2U_N11_AD2N_45	AG14
PL_DDR4_A1	IO_L23N_T3U_N9_45	AF17
PL_DDR4_A2	IO_L20P_T3L_N2_AD1P_45	AF15
PL_DDR4_A3	IO_L16N_T2U_N7_QBC_AD3N_45	AJ14
PL_DDR4_A4	IO_L19N_T3L_N1_DBC_AD9N_45	AD18
PL_DDR4_A5	IO_L15P_T2L_N4_AD11P_45	AG17
PL_DDR4_A6	IO_L23P_T3U_N8_45	AE17
PL_DDR4_A7	IO_L11N_T1U_N9_GC_45	AK18
PL_DDR4_A8	IO_L24P_T3U_N10_45	AD16
PL_DDR4_A9	IO_L13P_T2L_N0_GC_QBC_45	AH18
PL_DDR4_A10	IO_L19P_T3L_N0_DBC_AD9P_45	AD19
PL_DDR4_A11	IO_L24N_T3U_N11_45	AD15
PL_DDR4_A12	IO_L14P_T2L_N2_GC_45	AH16
PL_DDR4_A13	IO_L10N_T1U_N7_QBC_AD4N_45	AL17
PL_DDR4_BA0	IO_L18P_T2U_N10_AD2P_45	AG15
PL_DDR4_BA1	IO_L10P_T1U_N6_QBC_AD4P_45	AL18
PL_DDR4_BG0	IO_L16P_T2U_N6_QBC_AD3P_45	AJ15
PL_DDR4_WE_B	IO_L9N_T1L_N5_AD12N_45	AL15
PL_DDR4_RAS_B	IO_L8N_T1L_N3_AD5N_45	AM19
PL_DDR4_CAS_B	IO_L8P_T1L_N2_AD5P_45	AL19
PL_DDR4_CKE	IO_L14N_T2L_N3_GC_45	AJ16
PL_DDR4_ACT_B	IO_L21N_T3L_N5_AD8N_45	AF18
PL_DDR4_CLK_N	IO_L22N_T3U_N7_DBC_AD0N_45	AE15
PL_DDR4_CLK_P	IO_L22P_T3U_N6_DBC_AD0P_45	AE16
PL_DDR4_CS_B	IO_L21P_T3L_N4_AD8P_45	AE18
PL_DDR4_OTD	IO_L17P_T2U_N8_AD10P_45	AG19
PL_DDR4_PAR	IO_L20N_T3L_N3_AD1N_45	AF14
PL_DDR4_RST	IO_L15N_T2L_N5_AD11N_45	AG16

表1-3-2 DDR4 SDRAM引脚分配

QSPI Flash

开发板配有2片128MBit大小的Quad-SPI FLASH芯片，型号为N25Q128A，它使用3.3V CMOS电压标准。由于QSPI FLASH的非易失特性，在使用中， 它可以存储FPGA的配置Bin文件以及其它的用户数据文件。QSPI FLASH的具体型号和相关参数见表1-4-1。

位号	芯片类型	容量	厂家
U14	N25Q128A	128Mbit	Numonyx

表1-4-1 QSPI Flash的型号和参数

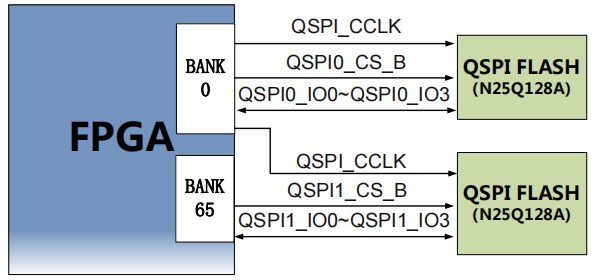

QSPI FLASH连接到FPGA芯片的BANK0的专用管脚上，其中时钟管脚连接到BANK0的CCLK0上，其它数据信号分别连接到BANK0的D00~D03和FCS管脚上。图1-4-2为QSPI Flash和FPGA芯片的连接示意图。

图1-4-2 QSPI Flash连接示意图

芯片引脚分配：

信号名称	FPGA引脚名	FPGA引脚号
QSPI_CCLK	CCLK_0	AA9
QSPI0_CS_B	RDWR_FCS_B_0	U7
QSPI0_IO0	D00_MOSI_0	AC7
QSPI0_IO1	D01_DIN_0	AB7
QSPI0_IO2	D02_0	AA7
QSPI0_IO3	D03_0	Y7

信号名称	FPGA引脚名	FPGA引脚号
QSPI_CCLK	CCLK_0	AA9
QSPI1_CS_B	IO_L2N_T0L_N3_FWE_FCS2_B_65	G26
QSPI1_IO0	IO_L22P_T3U_N6_DBC_AD0P_D04_65	M20
QSPI1_IO1	IO_L22N_T3U_N7_DBC_AD0N_D05_65	L20
QSPI1_IO2	IO_L21P_T3L_N4_AD8P_D06_65	R21
QSPI1_IO3	IO_L21N_T3L_N5_AD8N_D07_65	R22

表1-4-2 QSPI Flash引脚分配

时钟配置

200Mhz的差分时钟源

核心板上提供了一个差分200MHz的时钟源为FPGA提供系统时钟。晶振差分输出连接到FPGA BANK45，这个时钟可以用来驱动FPGA内DDR控制器工作时钟和其它的用户逻辑电路。该时钟源的原理图如图1-5-1所示

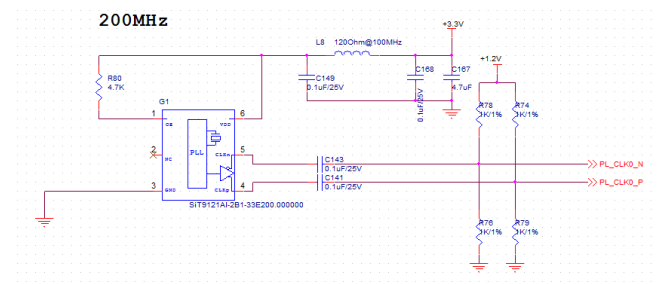

图1-5-1 200MHz时钟源

系统时钟引脚分配表：

信号名称	FPGA引脚
PL_CLK0_P	AK17
PL_CLK0_N	AK16

表1-5-1 200MHz时钟源引脚分配

LED 灯

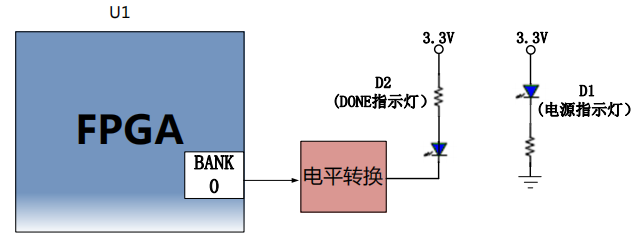

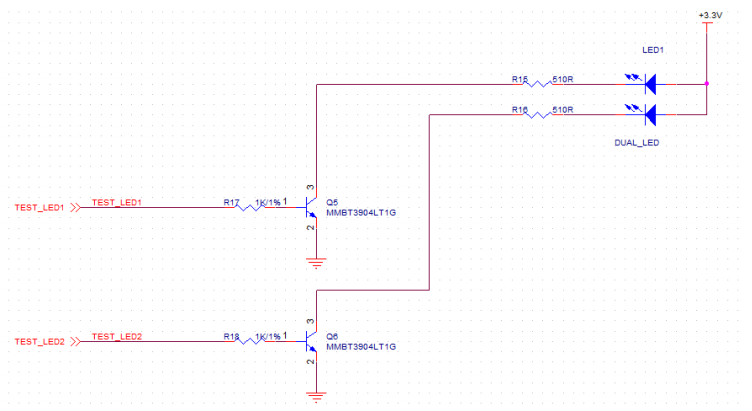

核心板上有2个红色LED灯，其中1个是电源指示灯(PWR)，1个是配置LED灯(DONE)。上电后电源指示灯和DONE灯会亮起；当FPGA 配置程序后，DONE LED灯会熄灭。LED灯硬件连接的示意图如图1-6-1所示：

图1-6-1 核心板LED灯硬件连接示意图

电源

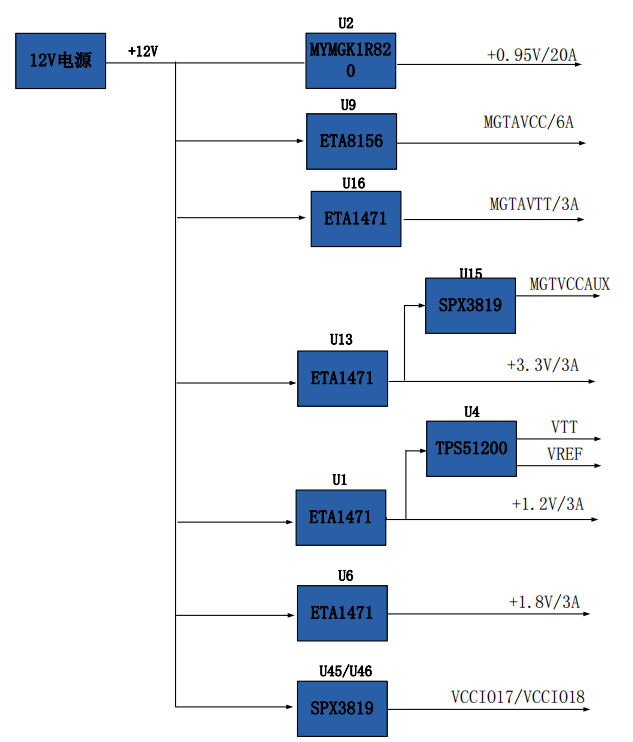

ACKU060核心板供电电压为DC12V，通过连接底板供电。板上的电源设计示意图如下图1-7-1所示:

图1-7-1 原理图中电源接口部分

+12V通过DCDC电源芯片MYMGK1R820ERSR产生+0.95V的FPGA核心电源，电流高达20A，远远满足核心电压的电流需求。+12V电源再通过DCDC芯片ETA1471来产生+1.2V，+1.8V +3.3V和MGTAVTT四路电源。GTX收发器使用的MGTAVCC由DCDC芯片ETA8156产生，另外通过一个LDO芯片SPX3819-1-8产生GTX的辅助电源+1.8V。DDR4的VTT和VREF电压由TPS51200来产生。

结构图

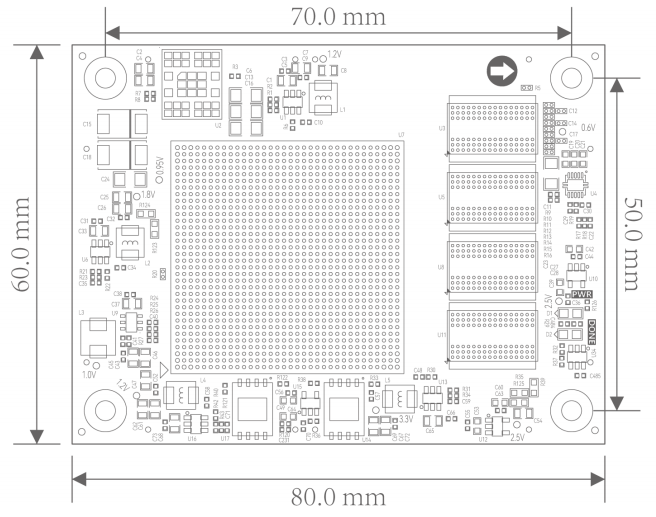

图1-8-1 正面图（Top View）

连接器管脚定义

核心板一共扩展出6个高速扩展口，使用4个120Pin的连接器（J1,J3,J4,J5）和2个80Pin的连接器（J2,J6）跟底板连接，连接器使用松下的AXK5A2137YG和AXK580137YG，对应底板的连接器型号为AXK6A2337YG和AXK680337YG。J1连接器为BANK66和BANK68的信号，电平标准为1.8V。

J1连接器的引脚分配

J1管脚	信号名称	FPGA引脚号	J1管脚	信号名称	FPGA引脚号
1	B66_L3_N	C8	2	B66_L1_N	E8
3	B66_L3_P	D8	4	B66_L1_P	F8
5	B66_L7_N	K8	6	B66_L2_N	A9
7	B66_L7_P	L8	8	B66_L2_P	B9
9	GND	-	10	GND	-
11	B66_L9_N	H8	12	B66_L4_N	A10
13	B66_L9_P	J8	14	B66_L4_P	B10
15	B66_L8_N	H9	16	B66_L11_N	F9
17	B66_L8_P	J9	18	B66_L11_P	G9
19	GND	-	20	GND	-
21	B66_L10_N	J10	22	B66_L12_N	F10
23	B66_L10_P	K10	24	B66_L12_P	G10
25	B66_L5_N	C9	26	B66_L6_N	D10
27	B66_L5_P	D9	28	B66_L6_P	E10
29	GND	-	30	GND	-
31	B66_L17_N	K12	32	B66_L13_N	G11
33	B66_L17_P	L12	34	B66_L13_P	H11
35	B66_L19_N	D11	36	B66_L15_N	J11
37	B66_L19_P	E11	38	B66_L15_P	K11
39	GND	-	40	GND	-
41	B66_L16_N	K13	42	B66_L14_N	G12
43	B66_L16_P	L13	44	B66_L14_P	H12
45	B66_L20_N	B12	46	B66_L18_N	H13
47	B66_L20_P	C12	48	B66_L18_P	J13
49	GND	-	50	GND	-
51	B66_L22_N	E13	52	B66_L21_N	B11
53	B66_L22_P	F13	54	B66_L21_P	C11
55	B66_L24_N	C13	56	B66_L23_N	A12
57	B66_L24_P	D13	58	B66_L23_P	A13
59	GND	-	60	GND	-
61	B68_L9_N	F14	62	B68_L19_N	J14
63	B68_L9_P	F15	64	B68_L19_P	J15
65	B68_L8_N	D15	66	B68_L21_N	K15
67	B68_L8_P	E15	68	B68_L21_P	L15
69	GND	-	70	GND	-
71	B68_L15_N	G14	72	B68_L11_N	D16
73	B68_L15_P	G15	74	B68_L11_P	E16
75	B68_L20_N	K17	76	B68_L23_N	J16
77	B68_L20_P	K18	78	B68_L23_P	K16
79	GND	-	80	GND	-
81	B68_L16_N	F19	82	B68_L10_N	D18
83	B68_L16_P	G19	84	B68_L10_P	D19
85	B68_L18_N	H18	86	B68_L1_N	A14
87	B68_L18_P	H19	88	B68_L1_P	B14
89	GND	-	90	GND	-
91	B68_L22_N	J18	92	B68_L3_N	A15
93	B68_L22_P	J19	94	B68_L3_P	B15
95	B68_L24_N	L18	96	B68_L5_N	B16
97	B68_L24_P	L19	98	B68_L5_P	B17
99	GND	-	100	GND	-
101	B68_L13_N	G16	102	B68_L7_N	C14
103	B68_L13_P	G17	104	B68_L7_P	D14
105	B68_L14_N	F17	106	B68_L6_N	C17
107	B68_L14_P	F18	108	B68_L6_P	C18
109	GND	-	110	GND	-
111	B68_L12_N	E17	112	B68_L2_N	A18
113	B68_L12_P	E18	114	B68_L2_P	A19
115	B68_L17_N	H16	116	B68_L4_N	B19
117	B68_L17_P	H17	118	B68_L4_P	C19
119	GND	-	120	GND	-

表1-9-1 J1连接器的引脚分配

J2连接器80PIN，连接收发器BANK226~228的高速差分信号。

J2连接器的引脚分配

J2管脚	信号名称	FPGA引脚号	J2管脚	信号名称	FPGA引脚号
1	GND	-	2	GND	-
3	226_TX2_N	U3	4	226_RX2_N	T1
5	226_TX2_P	U4	6	226_RX2_P	T2
7	GND	-	8	GND	-
9	226_TX3_N	R3	10	226_RX3_N	P1
11	226_TX3_P	R4	12	226_RX3_P	P2
13	GND	-	14	GND	-
15	226_CLK1_N	T5	16	226_CLK0_N	V5
17	226_CLK1_P	T6	18	226_CLK0_P	V6
19	GND	-	20	GND	-
21	227_TX0_P	N4	22	227_RX0_P	M2
23	227_TX0_N	N3	24	227_RX0_N	M1
25	GND	-	26	GND	-
27	227_TX1_P	L4	28	227_RX1_P	K2
29	227_TX1_N	L3	30	227_RX1_N	K1
31	GND	-	32	GND	-
33	227_TX2_P	J4	34	227_RX2_P	H2
35	227_TX2_N	J3	36	227_RX2_N	H1
37	GND	-	38	GND	-
39	227_TX3_P	G4	40	227_RX3_P	F2
41	227_TX3_N	G3	42	227_RX3_N	F1
43	GND	-	44	GND	-
45	227_CLK1_P	M6	46	227_CLK0_P	P6
47	227_CLK1_N	M5	48	227_CLK0_N	P5
49	GND	-	50	GND	-
51	228_TX0_P	F6	52	228_RX0_P	E4
53	228_TX0_N	F5	54	228_RX0_N	E3
55	GND	-	56	GND	-
57	228_TX1_P	D6	58	228_RX1_P	D2
59	228_TX1_N	D5	60	228_RX1_N	D1
61	GND	-	62	GND	-
63	228_TX2_P	C4	64	228_RX2_P	B2
65	228_TX2_N	C3	66	228_RX2_N	B1
67	GND	-	68	GND	-
69	228_TX3_P	B6	70	228_RX3_P	A4
71	228_TX3_N	B5	72	228_RX3_N	A3
73	GND	-	74	GND	-
75	228_CLK1_P	H6	76	228_CLK0_P	K6
77	228_CLK1_N	H5	78	228_CLK0_N	K5
79	GND	-	80	GND	-

表1-9-2 J2连接器的引脚分配

J3为收发器BANK224~226的高速差分信号和部分BANK64，BANK65的信号

J3连接器的引脚分配

J3管脚	信号名称	FPGA引脚号	J3管脚	信号名称	FPGA引脚号
1	B64_L7_N	AF13	2	B64_L21_N	AL9
3	B64_L7_P	AE13	4	B64_L21_P	AK10
5	B64_L11_N	AH12	6	B64_L24_N	AL8
7	B64_L11_P	AG12	8	B64_L24_P	AK8
9	GND	L7	10	GND	-
11	B64_L9_N	AF12	12	B64_L12_N	AH11
13	B64_L9_P	AE12	14	B64_L12_P	AG11
15	B64_L13_N	AG10	16	B64_L14_N	AG9
17	B64_L13_P	AF10	18	B64_L14_P	AF9
19	GND	L7	20	GND	-
21	B64_L10_N	AE11	22	B64_L15_N	AF8
23	B64_L10_P	AD11	24	B64_L15_P	AE8
25	B64_L18_N	AH8	26	B64_L16_N	AE10
27	B64_L18_P	AH9	28	B64_L16_P	AD10
29	GND	L7	30	GND	-
31	B64_L17_N	AD8	32	FPGA_TCK	AC9
33	B64_L17_P	AD9	34	FPGA_TDO	U9
35	B64_L23_N	AJ8	36	FPGA_TMS	W9
37	B64_L23_P	AJ9	38	FPGA_TDI	V9
39	GND	L7	40	GND	-
41	B65_T0U	H23	42	B66_T3U	E12
43	B65_T3U	K22	44	B66_T2U	F12
45	B65_T1U	N23	46	B66_T1U	L9
47	B65_T2U	N27	48	NC	-
49	GND	L7	50	GND	-
51	224_TX0_N	AN3	52	224_RX0_N	AP1
53	224_TX0_P	AN4	54	224_RX0_P	AP2
55	GND	L7	56	GND	-
57	224_TX1_N	AM5	58	224_RX1_N	AM1
59	224_TX1_P	AM6	60	224_RX1_P	AM2
61	GND	L7	62	GND	-
63	224_TX2_N	AL3	64	224_RX2_N	AK1
65	224_TX2_P	AL4	66	224_RX2_P	AK2
67	GND	L7	68	GND	-
69	224_TX3_N	AK5	70	224_RX3_N	AJ3
71	224_TX3_P	AK6	72	224_RX3_P	AJ4
73	GND	L7	74	GND	-
75	224_CLK1_N	AD5	76	224_CLK0_N	AF5
77	224_CLK1_P	AD6	78	224_CLK0_P	AF6
79	GND	L7	80	GND	-
81	225_TX0_N	AH5	82	225_RX0_N	AH1
83	225_TX0_P	AH6	84	225_RX0_P	AH2
85	GND	L7	86	GND	-
87	225_TX1_N	AG3	88	225_RX1_N	AF1
89	225_TX1_P	AG4	90	225_RX1_P	AF2
91	GND	L7	92	GND	-
93	225_TX2_N	AE3	94	225_RX2_N	AD1
95	225_TX2_P	AE4	96	225_RX2_P	AD2
97	GND	L7	98	GND	-
99	225_TX3_N	AC3	100	225_RX3_N	AB1
101	225_TX3_P	AC4	102	225_RX3_P	AB2
103	GND	L7	104	GND	-
105	225_CLK1_N	Y5	106	225_CLK0_N	AB5
107	225_CLK1_P	Y6	108	225_CLK0_P	AB6
109	GND	L7	110	GND	-
111	226_TX0_N	AA3	112	226_RX0_N	Y1
113	226_TX0_P	AA4	114	226_RX0_P	Y2
115	GND	L7	116	GND	-
117	226_TX1_N	W3	118	226_RX1_N	V1
119	226_TX1_P	W4	120	226_RX1_P	V2

表1-9-3 J3连接器的引脚分配

J4连接BANK48和部分BANK64的信号。

J4连接器的引脚分配

J4管脚	信号名称	FPGA引脚号	J4管脚	信号名称	FPGA引脚号
1	B48_L8_N	AG34	2	B48_T2U	AA33
3	B48_L8_P	AF33	4	B48_T1U	AE31
5	B48_L7_N	AG32	6	B48_T3U	V32
7	B48_L7_P	AG31	8	B47_T3U	U29
9	GND	-	10	GND	-
11	B48_L10_N	AF34	12	B48_L18_N	AD33
13	B48_L10_P	AE33	14	B48_L18_P	AC33
15	B48_L9_N	AF32	16	B48_L23_N	V34
17	B48_L9_P	AE32	18	B48_L23_P	U34
19	GND	-	20	GND	-
21	B48_L12_N	AC32	22	B48_L21_N	W34
23	B48_L12_P	AC31	24	B48_L21_P	V33
25	B48_L11_N	AD31	26	B48_L17_N	AB34
27	B48_L11_P	AD30	28	B48_L17_P	AA34
29	GND	-	30	GND	-
31	B48_L13_N	AB32	32	B48_L15_N	AD34
33	B48_L13_P	AA32	34	B48_L15_P	AC34
35	B48_L4_N	AG29	36	B48_L19_N	Y33
37	B48_L4_P	AF29	38	B48_L19_P	W33
39	GND	-	40	GND	-
41	B48_L2_N	AF28	42	B48_L6_N	AG30
43	B48_L2_P	AE28	44	B48_L6_P	AF30
45	B48_L1_N	AF27	46	B48_L5_N	AE30
47	B48_L1_P	AE27	48	B48_L5_P	AD29
49	GND	-	50	GND	-
51	B48_L3_N	AD28	52	B48_L16_N	AB29
53	B48_L3_P	AC28	54	B48_L16_P	AA29
55	B48_L14_N	AB31	56	B48_L24_N	W31
57	B48_L14_P	AB30	58	B48_L24_P	V31
59	GND	-	60	GND	-
61	B48_L20_N	Y30	62	NC	-
63	B48_L20_P	W30	64	NC	-
65	B48_L22_N	Y32	66	NC	-
67	B48_L22_P	Y31	68	NC	-
69	GND	-	70	GND	-
71	B47_T1U	Y22	72	NC	-
73	B47_T2U	Y21	74	NC	-
75	NC	-	76	NC	-
77	NC	-	78	NC	-
79	GND	L7	80	GND	-
81	NC	-	82	NC	-
83	NC	-	84	NC	-
85	NC	-	86	NC	-
87	NC	-	88	POWER_PG	-
89	GND	-	90	GND	-
91	B64_L8_N	AJ13	92	B64_T1U	AJ11
93	B64_L8_P	AH13	94	B64_T3U	AM9
95	B64_L6_N	AL13	96	B64_T0U	AK11
97	B64_L6_P	AK13	98	B64_T2U	AJ10
99	GND	-	100	GND	-
101	B64_L1_N	AP10	102	B64_L2_N	AP13
103	B64_L1_P	AP11	104	B64_L2_P	AN13
105	B64_L4_N	AN12	106	B64_L22_N	AP8
107	B64_L4_P	AM12	108	B64_L22_P	AN8
109	GND	-	110	GND	-
111	B64_L20_N	AP9	112	B64_L19_N	AM10
113	B64_L20_P	AN9	114	B64_L19_P	AL10
115	B64_L3_N	AN11	116	B64_L5_N	AL12
117	B64_L3_P	AM11	118	B64_L5_P	AK12
119	GND	-	120	GND	-

表1-9-4 J4连接器的引脚分配

J5连接BANK47和部分BANK65的信号。

J5连接器的引脚分配

J5管脚	信号名称	FPGA引脚号	J5管脚	信号名称	FPGA引脚号
1	B65_L10_N	K23	2	NC	-
3	B65_L10_P	L22	4	NC	-
5	B65_L6_N	H24	6	B65_L23_N	M21
7	B65_L6_P	J23	8	B65_L23_P	N21
9	GND	L7	10	GND	-
11	B65_L19_N	M22	12	NC	-
13	B65_L19_P	N22	14	B65_L2_P	G25
15	B65_L9_N	K25	16	B65_L1_N	G27
17	B65_L9_P	L25	18	B65_L1_P	H27
19	GND	L7	20	GND	-
21	B65_L24_N	K21	22	B65_L5_N	H26
23	B65_L24_P	K20	24	B65_L5_P	J26
25	B65_L12_N	M24	26	B65_L4_N	J25
27	B65_L12_P	N24	28	B65_L4_P	J24
29	GND	L7	30	GND	-
31	B65_L20_N	P21	32	B65_L3_N	K27
33	B65_L20_P	P20	34	B65_L3_P	K26
35	B65_L7_N	L27	36	B65_L11_N	M26
37	B65_L7_P	M27	38	B65_L11_P	M25
39	GND	L7	40	GND	-
41	B65_L13_N	N26	42	B65_L18_N	P23
43	B65_L13_P	P26	44	B65_L18_P	R23
45	B65_L14_N	P25	46	B65_L15_N	R27
47	B65_L14_P	P24	48	B65_L15_P	T27
49	GND	-	50	GND	-
51	B65_L8_N	L24	52	B65_L17_N	R26
53	B65_L8_P	L23	54	B65_L17_P	R25
55	NC	-	56	B65_L16_N	T25
57	NC	-	58	B65_L16_P	T24
59	GND	L7	60	GND	-
61	B47_L11_N	AA23	62	B47_L19_N	V28
63	B47_L11_P	Y23	64	B47_L19_P	V27
65	B47_L14_N	Y25	66	B47_L22_N	U27
67	B47_L14_P	W25	68	B47_L22_P	U26
69	GND	-	70	GND	-
71	B47_L7_N	AB22	72	B47_L20_N	U25
73	B47_L7_P	AA22	74	B47_L20_P	U24
75	B47_L21_N	Y28	76	B47_L17_N	T23
77	B47_L21_P	W28	78	B47_L17_P	T22
79	GND	-	80	GND	-
81	B47_L3_N	AC24	82	B47_L15_N	U22
83	B47_L3_P	AB24	84	B47_L15_P	U21
85	B47_L23_N	W29	86	B47_L24_N	W26
87	B47_L23_P	V29	88	B47_L24_P	V26
89	GND	-	90	GND	-
91	B47_L10_N	AC21	92	B47_L13_N	W24
93	B47_L10_P	AB21	94	B47_L13_P	W23
95	B47_L5_N	AB27	96	B47_L1_N	Y27
97	B47_L5_P	AA27	98	B47_L1_P	Y26
99	GND	-	100	GND	-
101	B47_L9_N	AB20	102	B47_L12_N	AA25
103	B47_L9_P	AA20	104	B47_L12_P	AA24
105	B47_L4_N	AC27	106	B47_L6_N	AB26
107	B47_L4_P	AC26	108	B47_L6_P	AB25
109	GND	-	110	GND	-
111	B47_L8_N	AC23	112	B47_L16_N	V23
113	B47_L8_P	AC22	114	B47_L16_P	V22
115	B47_L2_N	AD26	116	B47_L18_N	W21
117	B47_L2_P	AD25	118	B47_L18_P	V21
119	GND	-	120	GND	-

表1-9-5 J5连接器的引脚分配

J6连接12V电源，BANK66，和部分BANK68的信号。

J6连接器的引脚分配

J6管脚	信号名称	FPGA引脚号	J6管脚	信号名称	FPGA引脚号
1	+12V	-	2	+12V	-
3	+12V	-	4	+12V	-
5	+12V	-	6	+12V	-
7	+12V	-	8	+12V	-
9	+12V	-	10	+12V	-
11	GND	-	12	GND	-
13	B67_L17_N	A20	14	B67_L8_N	A25
15	B67_L17_P	B20	16	B67_L8_P	B25
17	B67_L16_N	C22	18	B67_L6_N	A28
19	B67_L16_P	C21	20	B67_L6_P	A27
21	GND	-	22	GND	-
23	B67_L15_N	B22	24	B67_L13_N	C23
25	B67_L15_P	B21	26	B67_L13_P	D23
27	B67_L11_N	D25	28	B67_L12_N	C24
29	B67_L11_P	E25	30	B67_L12_P	D24
31	GND	-	32	GND	-
33	B67_L18_N	D21	34	B67_L4_N	A29
35	B67_L18_P	D20	36	B67_L4_P	B29
37	B67_L20_N	E21	38	B67_L2_N	B27
39	B67_L20_P	E20	40	B67_L2_P	C27
41	GND	-	42	GND	-
43	B67_L14_N	E23	44	B67_L1_N	E27
45	B67_L14_P	E22	46	B67_L1_P	F27
47	B67_L22_N	F20	48	B67_L10_N	A24
49	B67_L22_P	G20	50	B67_L10_P	B24
51	GND	-	52	GND	-
53	B67_L19_N	F25	54	B67_L9_N	B26
55	B67_L19_P	G24	56	B67_L9_P	C26
57	B67_L24_N	G21	58	B67_L5_N	C28
59	B67_L24_P	H21	60	B67_L5_P	D28
61	GND	-	62	GND	-
63	B67_L21_N	F24	64	B67_L3_N	D29
65	B67_L21_P	F23	66	B67_L3_P	E28
67	B67_L23_N	F22	68	B67_L7_N	D26
69	B67_L23_P	G22	70	B67_L7_P	E26
71	GND	-	72	GND	-
73	B68_T1U	C16	74	B67_T1U	A23
75	B68_T2U	H14	76	B67_T2U	A22
77	B68_T3U	L17	78	B67_T3U	H22
79	NC	-	80	NC	-

表1-9-6 J6连接器的引脚分配

二、扩展板

简介

通过前面的功能简介，我们可以了解到扩展板部分的功能

• 2路光纤接口
• 1路PCIEx8接口
• 1路USB Uart接口
• 1路以太网RJ45接口
• 3个标准的FMC 的扩展口
• 1路Micro SD接口
• 2路SMA接口
• EEPROM和温湿度传感器
• JTAG调试接口
• 7个发光二极管LED

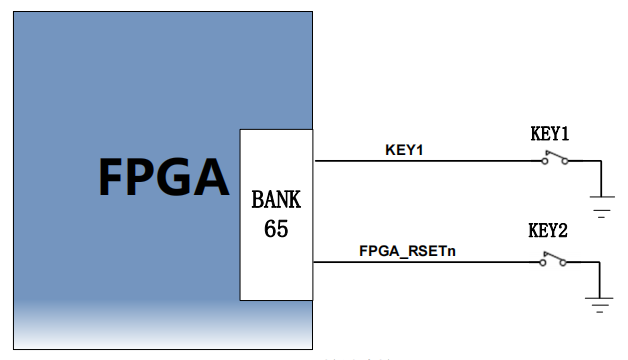

• 2个用户按键

PCIE X8 接口

AXKU062 配备了一个PCIe3.0 x8 的接口，8 对收发器连接到PCIEx8 的金手指上，能实现PCIEex8,PCIEex4, PCIex2, PCIex1 的数据通信。

PCIe 接口的收发信号直接跟FPGA BANK224, BANK225 的GTH 收发器相连接，8 路TX 信号和RX 信号都是以差分信号方式连接到FPGA 的收发器上，单通道通信速率可高达8Gbps 带宽。

开发板的PCIe 接口的设计示意图如下图2-2-1 所示,其中TX 发送信号用AC 耦合模式连接。

图2-2-1 PCIe 插槽设计示意图

PCIe x8接口FPGA引脚分配如下：

信号名称	FPGA引脚名	引脚号	备注
PCIE_RX0_N	MGTHRXN3_225	AB1	PCIE 通道0 数据接收负
PCIE_RX0_P	MGTHRXP3_225	AB2	PCIE 通道0 数据接收正
PCIE_RX1_N	MGTHRXN2_225	AD1	PCIE 通道1 数据接收负
PCIE_RX1_P	MGTHRXP2_225	AD2	PCIE 通道1 数据接收正
PCIE_RX2_N	MGTHRXN1_225	AF1	PCIE 通道2 数据接收负
PCIE_RX2_P	MGTHRXP1_225	AF2	PCIE 通道2 数据接收正
PCIE_RX3_N	MGTHRXN0_225	AH1	PCIE通道3数据接收负
PCIE_RX3_P	MGTHRXP0_225	AH2	PCIE通道3数据接收正
PCIE_RX4_N	MGTHRXN3_224	AJ3	PCIE通道4数据接收负
PCIE_RX4_P	MGTHRXP3_224	AJ4	PCIE通道4数据接收正
PCIE_RX5_N	MGTHRXN2_224	AK1	PCIE通道5数据接收负
PCIE_RX5_P	MGTHRXP2_224	AK2	PCIE通道5数据接收正
PCIE_RX6_N	MGTHRXN1_224	AM1	PCIE通道6数据接收负
PCIE_RX6_P	MGTHRXP1_224	AM2	PCIE通道6数据接收正
PCIE_RX7_N	MGTHRXN0_224	AP1	PCIE通道7数据接收负
PCIE_RX7_P	MGTHRXP0_224	AP2	PCIE通道7数据接收正
PCIE_TX0_N	MGTHTXN3_225	AC3	PCIE通道0数据发送负
PCIE_TX0_P	MGTHTXP3_225	AC4	PCIE通道0数据发送正
PCIE_TX1_N	MGTHTXN2_225	AE3	PCIE通道1数据发送负
PCIE_TX1_P	MGTHTXP2_225	AE4	PCIE通道1数据发送正
PCIE_TX2_N	MGTHTXN1_225	AG3	PCIE通道2数据发送负
PCIE_TX2_P	MGTHTXP1_225	AG4	PCIE通道2数据发送正
PCIE_TX3_N	MGTHTXN0_225	AH5	PCIE通道3数据发送负
PCIE_TX3_P	MGTHTXP0_225	AH6	PCIE通道3数据发送正
PCIE_TX4_N	MGTHTXN3_224	AK5	PCIE通道4数据发送负
PCIE_TX4_P	MGTHTXP3_224	AK6	PCIE通道4数据发送正
PCIE_TX5_N	MGTHTXN2_224	AL3	PCIE通道5数据发送负
PCIE_TX5_P	MGTHTXP2_224	AL4	PCIE通道5数据发送正
PCIE_TX6_N	MGTHTXN1_224	AM5	PCIE通道6数据发送负
PCIE_TX6_P	MGTHTXP1_224	AM6	PCIE通道6数据发送正
PCIE_TX7_N	MGTHTXN0_224	AN3	PCIE通道7数据发送负
PCIE_TX7_P	MGTHTXP0_224	AN4	PCIE通道7数据发送正
PCIE_CLK_N	MGTREFCLK0N_225	AB5	PCIE通道参考时钟负
PCIE_CLK_P	MGTREFCLK0P_225	AB6	PCIE通道参考时钟正
PCIE_PERST	IO_T3U_N12_PERSTN0_65	K22	PCIE板卡的复位信号

表2-2-1 PCIe引脚分配

SFP+光纤接口

AXKU062开发板上有2路SFP光纤接口，用户可以购买SFP光模块(市场上1.25G，2.5G，10G光模块）插入到这2个光纤接口中进行光纤数据通信。2路光纤接口分别跟FPGA的BANK226的GTH收发器的2路RX/TX相连接，TX信号和RX信号都是以差分信号方式连接FPGA和光模块，每路TX发送和RX接收数据速率高达12.5Gb/s。BANK226的GXH收发器的参考时钟由是差分晶振156.25M提供。

FPGA和SFP光纤设计示意图如下图7-1所示:

图2-3-1 光纤设计示意图

第1路光纤接口FPGA引脚分配如下：

网络名称	FPGA引脚	备注
SFP1_TX_P	U4	SFP光模块数据发送 Positive
SFP1_TX_N	U3	SFP光模块数据发送Negative
SFP1_RX_P	T2	SFP光模块数据接收 Positive
SFP1_RX_N	T1	SFP光模块数据接收Negative
SFP1_TX_DIS	AN11	SFP光模块光发射禁止，高有效
SFP1_LOSS	AP9	SFP光接收LOSS信号，高表示没有接收到光信号

表2-3-1 第一路光纤引脚分配

第2路光纤接口FPGA引脚分配如下：

网络名称	FPGA引脚	备注
SFP2_TX_P	W4	SFP光模块数据发送 Positive
SFP2_TX_N	W3	SFP光模块数据发送Negative
SFP2_RX_P	V2	SFP光模块数据接收 Positive
SFP2_RX_N	V1	SFP光模块数据接收Negative
SFP2_TX_DIS	AM11	SFP光模块光发射禁止，高有效
SFP2_LOSS	AN9	SFP光接收LOSS信号，高表示没有接收到光信号

表2-3-2 第二路光纤引脚分配

千兆以太网接口

AXKU062上有1路千兆以太网接口，GPHY芯片采用Micrel公司的KSZ9031RNX以太网芯片为用户提供网络通信服务。KSZ9031RNX芯片支持10/100/1000 Mbps网络传输速率，通过RGMII接口跟系统的MAC层进行数据通信。KSZ9031RNX支持ＭDI/MDX自适应，各种速度自适应，Master/Slave自适应，支持MDIO总线进行PHY的寄存器管理。

KSZ9031RNX上电会检测一些特定的IO的电平状态，从而确定自己的工作模式。表2-4-1 描述了GPHY芯片上电之后的默认设定信息

配置Pin脚	说明	配置值
PHYAD[2:0]	MDIO/MDC 模式的PHY地址	PHY Address 为 011
CLK125_EN	使能125Mhz时钟输出选择	使能
LED_MODE	LED灯模式配置	单个LED灯模式
MODE0~MODE3	链路自适应和全双工配置	10/100/1000自适应，兼容全双工、半双工

表2-4-1 芯片上电信息

当网络连接到千兆以太网时，PHY芯片KSZ9031RNX的数据传输时通过RGMII总线通信，传输时钟为125Mhz，数据在时钟的上升沿和下降样采样。

当网络连接到百兆以太网时，PHY芯片KSZ9031RNX的数据传输时通过RMII总线通信，传输时钟为25Mhz。数据在时钟的上升沿和下降样采样。

以太网PHY芯片连接示意如图2-4-1:

图2-4-1 以太网PHY芯片连接

千兆以太网FPGA引脚分配如下：

信号名称	引脚名	引脚号	备注
PHY_GTXC	B48_L21_N	W34	以太网1发送时钟
PHY_TXD0	B48_L18_N	AD33	以太网1发送数据bit０
PHY_TXD1	B48_L18_P	AC33	以太网1发送数据bit1
PHY_TXD2	B48_L23_N	V34	以太网1发送数据bit2
PHY_TXD3	B48_L23_P	U34	以太网1发送数据bit3
PHY_TXEN	B48_L21_P	V33	以太网1发送使能信号
PHY_RXC	B48_L12_P	AC31	以太网1接收时钟
PHY_RXD3	B48_L17_N	AB34	以太网1接收数据Bit0
PHY_RXD2	B48_L17_P	AA34	以太网1接收数据Bit1
PHY_RXD1	B48_L15_N	AD34	以太网1接收数据Bit2
PHY_RXD0	B48_L15_P	AC34	以太网1接收数据Bit3
PHY_RXDV	B48_L12_N	AC32	以太网1接收数据有效信号
PHY_MDC	B48_T2U	AA33	以太网1MDIO管理时钟
PHY_MDIO	B48_T1U	AE31	以太网1MDIO管理数据
PHY_RESET	B48_T3U	V32	以太网芯片复位

表2-4-1 千兆以太网引脚分配

USB转串口

AXKU062开发板上配备了一个Uart转USB接口，用于开发板串口通信和调试。转换芯片采用Silicon Labs CP2102GM的USB-UAR芯片, CP2102串口芯片和FPGA之间用一个电平转换芯片连接，来适应不同的FPGA BANK电压。USB接口采用MINI USB接口，可以用一根USB线将它连接到上PC的USB口进行开发板的串口数据通信 。USB Uart电路设计的示意图如下图6-1所示:

图2-5-1 USB转串口示意图

USB转串口的FPGA引脚分配：

信号名称	FPGA引脚名	FPGA引脚号	备注
UART_RXD	B64_T1U	AJ11	Uart数据输入
UART_TXD	B64_T3U	AM9	Uart数据输出

表2-5-1 USB转串口引脚分配

FMC扩展口

AXKU062开发板带有2路FMC LPC的扩展口和1路FMC HPC扩展口，可以外接AMD或者我们黑金的各种FMC模块（HDMI输入输出模块，双目摄像头模块，高速AD模块等等）。

LPC FMC1扩展口有36对差分信号，分别连接到FPGA芯片的BANK47, BANK48的IO上，BANK47和BANK48的IO电平为1.8V。1对速GTH收发器信号连接到BNAK226上。

LPC FMC2扩展口有36对差分信号，分别连接到FPGA芯片的BANK64和BANK65的IO上，IO电平为3.3V。

FMC HPC扩展口包含58对差分IO信号，分别连接FPGA芯片BANK66，BANK67，BANK68，电平标准为1.8V 。8路高速GTH收发信号连接FPGA芯片BANK227，BANK228的IO上。

FPGA和FMC LPC连接器的原理图如图2-6-1, 2-6-2和2-6-3所示：

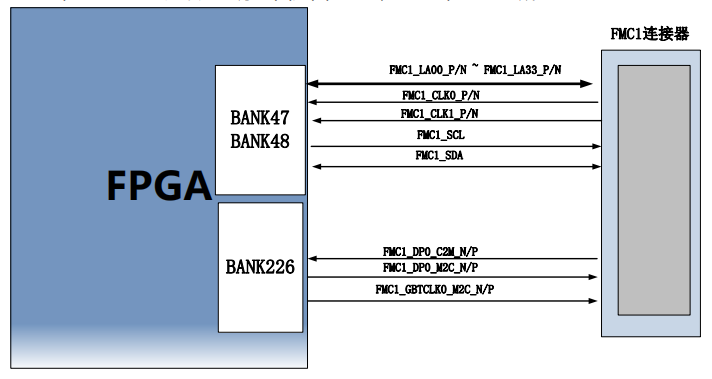

图2-6-1 LPC FMC1连接示意图

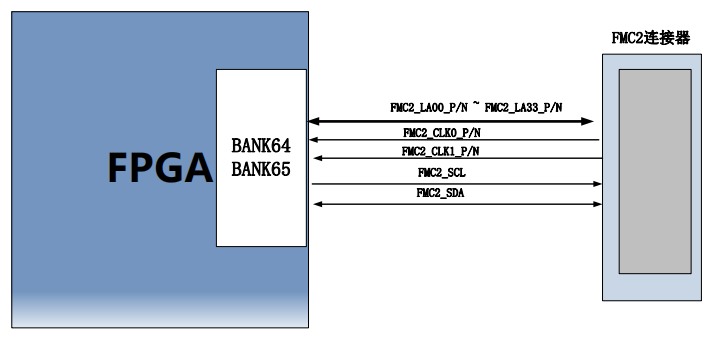

图2-6-2 LPC FMC2连接示意图

FPGA和FMC3 HPC连接器的原理图如图9-3所示：

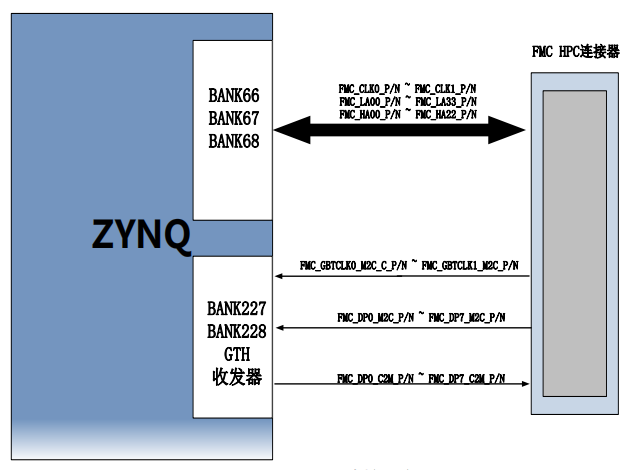

图2-6-3 HPC FMC3连接示意图

第1路FMC LPC连接器引脚分配如下：

信号名称	FPGA引脚名	FPGA引脚号	备注
FMC1_LPC_CLK0_N	B47_L11_N	AA23	FMC参考第1路参考时钟N
FMC1_LPC_CLK0_P	B47_L11_P	Y23	FMC参考第1路参考时钟P
FMC1_LPC_CLK1_N	B48_L14_N	AB31	FMC参考第2路参考时钟N
FMC1_LPC_CLK1_P	B48_L14_P	AB30	FMC参考第2路参考时钟P
FMC1_LPC_LA00_CC_N	B47_L13_N	W24	FMC参考第0路数据（时钟）N
FMC1_LPC_LA00_CC_P	B47_L13_P	W23	FMC参考第0路数据（时钟）P
FMC1_LPC_LA01_CC_N	B47_L12_N	AA25	FMC参考第1路数据（时钟）N
FMC1_LPC_LA01_CC_P	B47_L12_P	AA24	FMC参考第1路数据（时钟）P
FMC1_LPC_LA02_N	B47_L18_N	W21	FMC参考第2路数据N
FMC1_LPC_LA02_P	B47_L18_P	V21	FMC参考第2路数据P
FMC1_LPC_LA03_N	B47_L16_N	V23	FMC参考第3路数据N
FMC1_LPC_LA03_P	B47_L16_P	V22	FMC参考第3路数据P
FMC1_LPC_LA04_N	B47_L6_N	AB26	FMC参考第4路数据N
FMC1_LPC_LA04_P	B47_L6_P	AB25	FMC参考第4路数据P
FMC1_LPC_LA05_N	B47_L23_N	W29	FMC参考第5路数据N
FMC1_LPC_LA05_P	B47_L23_P	V29	FMC参考第5路数据P
FMC1_LPC_LA06_N	B47_L1_N	Y27	FMC参考第6路数据N
FMC1_LPC_LA06_P	B47_L1_P	Y26	FMC参考第6路数据P
FMC1_LPC_LA07_N	B47_L15_N	U22	FMC参考第7路数据N
FMC1_LPC_LA07_P	B47_L15_P	U21	FMC参考第7路数据P
FMC1_LPC_LA08_N	B47_L24_N	W26	FMC参考第8路数据N
FMC1_LPC_LA08_P	B47_L24_P	V26	FMC参考第8路数据P
FMC1_LPC_LA09_N	B47_L17_N	T23	FMC参考第9路数据N
FMC1_LPC_LA09_P	B47_L17_P	T22	FMC参考第9路数据P
FMC1_LPC_LA10_N	B47_L20_N	U25	FMC参考第10路数据N
FMC1_LPC_LA10_P	B47_L20_P	U24	FMC参考第10路数据P
FMC1_LPC_LA11_N	B47_L3_N	AC24	FMC参考第11路数据N
FMC1_LPC_LA11_P	B47_L3_P	AB24	FMC参考第11路数据P
FMC1_LPC_LA12_N	B47_L22_N	U27	FMC参考第12路数据N
FMC1_LPC_LA12_P	B47_L22_P	U26	FMC参考第12路数据P
FMC1_LPC_LA13_N	B47_L21_N	Y28	FMC参考第13路数据N
FMC1_LPC_LA13_P	B47_L21_P	W28	FMC参考第13路数据P
FMC1_LPC_LA14_N	B47_L19_N	V28	FMC参考第14路数据N
FMC1_LPC_LA14_P	B47_L19_P	V27	FMC参考第14路数据P
FMC1_LPC_LA15_N	B47_L14_N	Y25	FMC参考第15路数据N
FMC1_LPC_LA15_P	B47_L14_P	W25	FMC参考第15路数据P
FMC1_LPC_LA16_N	B47_L7_N	AB22	FMC参考第16路数据N
FMC1_LPC_LA16_P	B47_L7_P	AA22	FMC参考第16路数据P
FMC1_LPC_LA17_CC_N	B48_L13_N	AB32	FMC参考第17路数据（时钟）N
FMC1_LPC_LA17_CC_P	B48_L13_P	AA32	FMC参考第17路数据（时钟）P
FMC1_LPC_LA18_CC_N	B48_L11_N	AD31	FMC参考第18路数据（时钟）N
FMC1_LPC_LA18_CC_P	B48_L11_P	AD30	FMC参考第18路数据（时钟）P
FMC1_LPC_LA19_N	B48_L16_N	AB29	FMC参考第19路数据N
FMC1_LPC_LA19_P	B48_L16_P	AA29	FMC参考第19路数据P
FMC1_LPC_LA20_N	B48_L24_N	W31	FMC参考第20路数据N
FMC1_LPC_LA20_P	B48_L24_P	V31	FMC参考第20路数据P
FMC1_LPC_LA21_N	B48_L6_N	AG30	FMC参考第21路数据N
FMC1_LPC_LA21_P	B48_L6_P	AF30	FMC参考第21路数据P
FMC1_LPC_LA22_N	B48_L5_N	AE30	FMC参考第22路数据N
FMC1_LPC_LA22_P	B48_L5_P	AD29	FMC参考第22路数据P
FMC1_LPC_LA23_N	B48_L8_N	AG34	FMC参考第23路数据N
FMC1_LPC_LA23_P	B48_L8_P	AF33	FMC参考第23路数据P
FMC1_LPC_LA24_N	B48_L4_N	AG29	FMC参考第24路数据N
FMC1_LPC_LA24_P	B48_L4_P	AF29	FMC参考第24路数据P
FMC1_LPC_LA25_N	B48_L9_N	AF32	FMC参考第25路数据N
FMC1_LPC_LA25_P	B48_L9_P	AE32	FMC参考第25路数据P
FMC1_LPC_LA26_N	B48_L7_N	AG32	FMC参考第26路数据N
FMC1_LPC_LA26_P	B48_L7_P	AG31	FMC参考第26路数据P
FMC1_LPC_LA27_N	B48_L10_N	AF34	FMC参考第27路数据N
FMC1_LPC_LA27_P	B48_L10_P	AE33	FMC参考第27路数据N
FMC1_LPC_LA28_N	B48_L1_N	AF27	FMC参考第28路数据N
FMC1_LPC_LA28_P	B48_L1_P	AE27	FMC参考第28路数据P
FMC1_LPC_LA29_N	B48_L2_N	AF28	FMC参考第29路数据N
FMC1_LPC_LA29_P	B48_L2_P	AE28	FMC参考第29路数据P
FMC1_LPC_LA30_N	B48_L3_N	AD28	FMC参考第30路数据N
FMC1_LPC_LA30_P	B48_L3_P	AC28	FMC参考第30路数据P
FMC1_LPC_LA31_N	B48_L19_N	Y33	FMC参考第31路数据N
FMC1_LPC_LA31_P	B48_L19_P	W33	FMC参考第31路数据P
FMC1_LPC_LA32_N	B48_L22_N	Y32	FMC参考第32路数据N
FMC1_LPC_LA32_P	B48_L22_P	Y31	FMC参考第32路数据P
FMC1_LPC_LA33_N	B48_L20_N	Y30	FMC参考第33路数据N
FMC1_LPC_LA33_P	B48_L20_P	W30	FMC参考第33路数据P
FMC1_LPC_SCL	B47_L10_N	AC21	FMC I2C总线时钟
FMC1_LPC_SDA	B47_L10_P	AB21	FMC I2C总线数据
FMC1_DP0_C2M_N	226_TX3_N	R3	收发器数据输出P
FMC1_DP0_C2M_P	226_TX3_P	R4	收发器数据输出N
FMC1_DP0_M2C_N	226_RX3_N	P1	收发器数据输入P
FMC1_DP0_M2C_P	226_RX3_P	P2	收发器数据输入N
FMC1_GBTCLK0_M2C_N	226_CLK0_N	V5	收发器参考时钟P
FMC1_GBTCLK0_M2C_P	226_CLK0_P	V6	收发器参考时钟N

表2-6-1 第一路LPC FMC连接器引脚分配

第2路FMC LPC连接器引脚分配如下：

信号名称	FPGA引脚名	FPGA 引脚号	备注
FMC2_LPC_CLK0_N	B65_L13_N	N26	FMC参考第1路参考时钟N
FMC2_LPC_CLK0_P	B65_L13_P	P26	FMC参考第1路参考时钟P
FMC2_LPC_CLK1_N	B64_L11_N	AH12	FMC参考第2路参考时钟N
FMC2_LPC_CLK1_P	B64_L11_P	AG12	FMC参考第2路参考时钟P
FMC2_LPC_LA00_CC_N	B65_L14_N	P25	FMC参考第0路数据（时钟）N
FMC2_LPC_LA00_CC_P	B65_L14_P	P24	FMC参考第0路数据（时钟）P
FMC2_LPC_LA01_CC_N	B65_L11_N	M26	FMC参考第1路数据（时钟）N
FMC2_LPC_LA01_CC_P	B65_L11_P	M25	FMC参考第1路数据（时钟）P
FMC2_LPC_LA02_N	B65_L17_N	R26	FMC参考第2路数据N
FMC2_LPC_LA02_P	B65_L17_P	R25	FMC参考第2路数据P
FMC2_LPC_LA03_N	B65_L7_N	L27	FMC参考第3路数据N
FMC2_LPC_LA03_P	B65_L7_P	M27	FMC参考第3路数据P
FMC2_LPC_LA04_N	B65_L15_N	R27	FMC参考第4路数据N
FMC2_LPC_LA04_P	B65_L15_P	T27	FMC参考第4路数据P
FMC2_LPC_LA05_N	B65_L4_N	J25	FMC参考第5路数据N
FMC2_LPC_LA05_P	B65_L4_P	J24	FMC参考第5路数据P
FMC2_LPC_LA06_N	B65_L3_N	K27	FMC参考第6路数据N
FMC2_LPC_LA06_P	B65_L3_P	K26	FMC参考第6路数据P
FMC2_LPC_LA07_N	B65_L5_N	H26	FMC参考第7路数据N
FMC2_LPC_LA07_P	B65_L5_P	J26	FMC参考第7路数据P
FMC2_LPC_LA08_N	B65_L18_N	P23	FMC参考第8路数据N
FMC2_LPC_LA08_P	B65_L18_P	R23	FMC参考第8路数据P
FMC2_LPC_LA09_N	B65_L1_N	G27	FMC参考第9路数据N
FMC2_LPC_LA09_P	B65_L1_P	H27	FMC参考第9路数据P
FMC2_LPC_LA10_N	B65_L20_N	P21	FMC参考第10路数据N
FMC2_LPC_LA10_P	B65_L20_P	P20	FMC参考第10路数据P
FMC2_LPC_LA11_N	B65_L9_N	K25	FMC参考第11路数据N
FMC2_LPC_LA11_P	B65_L9_P	L25	FMC参考第11路数据P
FMC2_LPC_LA12_N	B65_L12_N	M24	FMC参考第12路数据N
FMC2_LPC_LA12_P	B65_L12_P	N24	FMC参考第12路数据P
FMC2_LPC_LA13_N	B65_L19_N	M22	FMC参考第13路数据N
FMC2_LPC_LA13_P	B65_L19_P	N22	FMC参考第13路数据P
FMC2_LPC_LA14_N	B65_L23_N	M21	FMC参考第14路数据N
FMC2_LPC_LA14_P	B65_L23_P	N21	FMC参考第14路数据P
FMC2_LPC_LA15_N	B65_L10_N	K23	FMC参考第15路数据N
FMC2_LPC_LA15_P	B65_L10_P	L22	FMC参考第15路数据P
FMC2_LPC_LA16_N	B65_L6_N	H24	FMC参考第16路数据N
FMC2_LPC_LA16_P	B65_L6_P	J23	FMC参考第16路数据P
FMC2_LPC_LA17_CC_N	B64_L13_N	AG10	FMC参考第17路数据（时钟）N
FMC2_LPC_LA17_CC_P	B64_L13_P	AF10	FMC参考第17路数据（时钟）P
FMC2_LPC_LA18_CC_N	B64_L12_N	AH11	FMC参考第18路数据（时钟）N
FMC2_LPC_LA18_CC_P	B64_L12_P	AG11	FMC参考第18路数据（时钟）P
FMC2_LPC_LA19_N	B64_L17_N	AD8	FMC参考第19路数据N
FMC2_LPC_LA19_P	B64_L17_P	AD9	FMC参考第19路数据P
FMC2_LPC_LA20_N	B64_L23_N	AJ8	FMC参考第20路数据N
FMC2_LPC_LA20_P	B64_L23_P	AJ9	FMC参考第20路数据P
FMC2_LPC_LA21_N	B64_L14_N	AG9	FMC参考第21路数据N
FMC2_LPC_LA21_P	B64_L14_P	AF9	FMC参考第21路数据P
FMC2_LPC_LA22_N	B64_L15_N	AF8	FMC参考第22路数据N
FMC2_LPC_LA22_P	B64_L15_P	AE8	FMC参考第22路数据P
FMC2_LPC_LA23_N	B64_L16_N	AE10	FMC参考第23路数据N
FMC2_LPC_LA23_P	B64_L16_P	AD10	FMC参考第23路数据P
FMC2_LPC_LA24_N	B64_L1_N	AP10	FMC参考第24路数据N
FMC2_LPC_LA24_P	B64_L1_P	AP11	FMC参考第24路数据P
FMC2_LPC_LA25_N	B64_L4_N	AN12	FMC参考第25路数据N
FMC2_LPC_LA25_P	B64_L4_P	AM12	FMC参考第25路数据P
FMC2_LPC_LA26_N	B64_L21_N	AL9	FMC参考第26路数据N
FMC2_LPC_LA26_P	B64_L21_P	AK10	FMC参考第26路数据P
FMC2_LPC_LA27_N	B64_L24_N	AL8	FMC参考第27路数据N
FMC2_LPC_LA27_P	B64_L24_P	AK8	FMC参考第27路数据P
FMC2_LPC_LA28_N	B64_L18_N	AH8	FMC参考第28路数据N
FMC2_LPC_LA28_P	B64_L18_P	AH9	FMC参考第28路数据P
FMC2_LPC_LA29_N	B64_L6_N	AL13	FMC参考第29路数据N
FMC2_LPC_LA29_P	B64_L6_P	AK13	FMC参考第29路数据P
FMC2_LPC_LA30_N	B64_L8_N	AJ13	FMC参考第30路数据N
FMC2_LPC_LA30_P	B64_L8_P	AH13	FMC参考第30路数据P
FMC2_LPC_LA31_N	B64_L10_N	AE11	FMC参考第31路数据N
FMC2_LPC_LA31_P	B64_L10_P	AD11	FMC参考第31路数据P
FMC2_LPC_LA32_N	B64_L7_N	AF13	FMC参考第32路数据N
FMC2_LPC_LA32_P	B64_L7_P	AE13	FMC参考第32路数据P
FMC2_LPC_LA33_N	B64_L9_N	AF12	FMC参考第33路数据N
FMC2_LPC_LA33_P	B64_L9_P	AE12	FMC参考第33路数据P
FMC2_LPC_SCL	B65_L24_N	K21	FMC I2C总线时钟
FMC2_LPC_SDA	B65_L24_P	K20	FMC I2C总线数据

表2-6-2 第二路LPC FMC连接器引脚分配

第3路FMC HPC连接器引脚分配如下：

信号名	FPGA引脚名	FPGA引脚号	备注
FMC_HPC_CLK0_M2C_N	B67_L11_N	D25	FMC第0路输入参考时钟N
FMC_HPC_CLK0_M2C_P	B67_L11_P	E25	FMC第0路输入参考时钟P
FMC_HPC_CLK1_M2C_N	B66_L13_N	G11	FMC第1路输入参考时钟N
FMC_HPC_CLK1_M2C_P	B66_L13_P	H11	FMC第1路输入参考时钟P
FMC_HPC_LA00_CC_N	B67_L14_N	E23	FMC LA第0路数据（时钟）N
FMC_HPC_LA00_CC_P	B67_L14_P	E22	FMC LA第0路数据（时钟）P
FMC_HPC_LA01_CC_N	B67_L13_N	C23	FMC LA第1路数据（时钟）N
FMC_HPC_LA01_CC_P	B67_L13_P	D23	FMC LA第1路数据（时钟）P
FMC_HPC_LA02_N	B67_L8_N	A25	FMC LA第2路数据N
FMC_HPC_LA02_P	B67_L8_P	B25	FMC LA第2路数据P
FMC_HPC_LA03_N	B67_L6_N	A28	FMC LA第3路数据N
FMC_HPC_LA03_P	B67_L6_P	A27	FMC LA第3路数据P
FMC_HPC_LA04_N	B67_L2_N	B27	FMC LA第4路数据N
FMC_HPC_LA04_P	B67_L2_P	C27	FMC LA第4路数据P
FMC_HPC_LA05_N	B67_L12_N	C24	FMC LA第5路数据N
FMC_HPC_LA05_P	B67_L12_P	D24	FMC LA第5路数据P
FMC_HPC_LA06_N	B67_L4_N	A29	FMC LA第6路数据P
FMC_HPC_LA06_P	B67_L4_P	B29	FMC LA第6路数据P
FMC_HPC_LA07_N	B67_L5_N	C28	FMC LA第7路数据N
FMC_HPC_LA07_P	B67_L5_P	D28	FMC LA第7路数据P
FMC_HPC_LA08_N	B67_L1_N	E27	FMC LA第8路数据N
FMC_HPC_LA08_P	B67_L1_P	F27	FMC LA第8路数据P
FMC_HPC_LA09_N	B67_L9_N	B26	FMC LA第9路数据N
FMC_HPC_LA09_P	B67_L9_P	C26	FMC LA第9路数据P
FMC_HPC_LA10_N	B67_L10_N	A24	FMC LA第10路数据N
FMC_HPC_LA10_P	B67_L10_P	B24	FMC LA第10路数据P
FMC_HPC_LA11_N	B67_L7_N	D26	FMC LA第11路数据N
FMC_HPC_LA11_P	B67_L7_P	E26	FMC LA第11路数据P
FMC_HPC_LA12_N	B67_L3_N	D29	FMC LA第12路数据N
FMC_HPC_LA12_P	B67_L3_P	E28	FMC LA第12路数据P
FMC_HPC_LA13_N	B67_L15_N	B22	FMC LA第13路数据N
FMC_HPC_LA13_P	B67_L15_P	B21	FMC LA第13路数据P
FMC_HPC_LA14_N	B67_L18_N	D21	FMC LA第14路数据N
FMC_HPC_LA14_P	B67_L18_P	D20	FMC LA第14路数据P
FMC_HPC_LA15_N	B67_L17_N	A20	FMC LA第15路数据N
FMC_HPC_LA15_P	B67_L17_P	B20	FMC LA第15路数据P
FMC_HPC_LA16_N	B67_L16_N	C22	FMC LA第16路数据N
FMC_HPC_LA16_P	B67_L16_P	C21	FMC LA第16路数据P
FMC_HPC_LA17_CC_N	B66_L11_N	F9	FMC LA第17路数据（时钟）N
FMC_HPC_LA17_CC_P	B66_L11_P	G9	FMC LA第17路数据（时钟）P
FMC_HPC_LA18_CC_N	B66_L12_N	F10	FMC LA第18路数据（时钟）N
FMC_HPC_LA18_CC_P	B66_L12_P	G10	FMC LA第18路数据（时钟）P
FMC_HPC_LA19_N	B66_L21_N	B11	FMC LA第19路数据N
FMC_HPC_LA19_P	B66_L21_P	C11	FMC LA第19路数据P
FMC_HPC_LA20_N	B66_L23_N	A12	FMC LA第20路数据N
FMC_HPC_LA20_P	B66_L23_P	A13	FMC LA第20路数据P
FMC_HPC_LA21_N	B66_L15_N	J11	FMC LA第21路数据N
FMC_HPC_LA21_P	B66_L15_P	K11	FMC LA第21路数据P
FMC_HPC_LA22_N	B66_L19_N	D11	FMC LA第22路数据N
FMC_HPC_LA22_P	B66_L19_P	E11	FMC LA第22路数据P
FMC_HPC_LA23_N	B66_L18_N	H13	FMC LA第23路数据N
FMC_HPC_LA23_P	B66_L18_P	J13	FMC LA第23路数据P
FMC_HPC_LA24_N	B66_L8_N	H9	FMC LA第24路数据N
FMC_HPC_LA24_P	B66_L8_P	J9	FMC LA第24路数据P
FMC_HPC_LA25_N	B66_L10_N	J10	FMC LA第25路数据N
FMC_HPC_LA25_P	B66_L10_P	K10	FMC LA第25路数据P
FMC_HPC_LA26_N	B66_L6_N	D10	FMC LA第26路数据N
FMC_HPC_LA26_P	B66_L6_P	E10	FMC LA第26路数据P
FMC_HPC_LA27_N	B66_L5_N	C9	FMC LA第27路数据N
FMC_HPC_LA27_P	B66_L5_P	D9	FMC LA第27路数据P
FMC_HPC_LA28_N	B66_L2_N	A9	FMC LA第28路数据N
FMC_HPC_LA28_P	B66_L2_P	B9	FMC LA第28路数据P
FMC_HPC_LA29_N	B66_L4_N	A10	FMC LA第29路数据N
FMC_HPC_LA29_P	B66_L4_P	B10	FMC LA第29路数据P
FMC_HPC_LA30_N	B66_L9_N	H8	FMC LA第30路数据N
FMC_HPC_LA30_P	B66_L9_P	J8	FMC LA第30路数据P
FMC_HPC_LA31_N	B66_L1_N	E8	FMC LA第31路数据N
FMC_HPC_LA31_P	B66_L1_P	F8	FMC LA第31路数据P
FMC_HPC_LA32_N	B66_L3_N	C8	FMC LA第32路数据N
FMC_HPC_LA32_P	B66_L3_P	D8	FMC LA第32路数据P
FMC_HPC_LA33_N	B66_L7_N	K8	FMC LA第33路数据N
FMC_HPC_LA33_P	B66_L7_P	L8	FMC LA第33路数据P
FMC_HPC_HA00_CC_N	B68_L14_N	F17	FMC HA第0路数据（时钟）N
FMC_HPC_HA00_CC_P	B68_L14_P	F18	FMC HA第0路数据（时钟）P
FMC_HPC_HA01_CC_N	B68_L12_N	E17	FMC HA第1路数据（时钟）N
FMC_HPC_HA01_CC_P	B68_L12_P	E18	FMC HA第1路数据（时钟）P
FMC_HPC_HA02_N	B68_L17_N	H16	FMC HA第2路数据N
FMC_HPC_HA02_P	B68_L17_P	H17	FMC HA第2路数据P
FMC_HPC_HA03_N	B68_L24_N	L18	FMC HA第3路数据N
FMC_HPC_HA03_P	B68_L24_P	L19	FMC HA第3路数据N
FMC_HPC_HA04_N	B68_L6_N	C17	FMC HA第4路数据N
FMC_HPC_HA04_P	B68_L6_P	C18	FMC HA第4路数据P
FMC_HPC_HA05_N	B68_L2_N	A18	FMC HA第5路数据N
FMC_HPC_HA05_P	B68_L2_P	A19	FMC HA第5路数据P
FMC_HPC_HA06_N	B68_L22_N	J18	FMC HA第6路数据N
FMC_HPC_HA06_P	B68_L22_P	J19	FMC HA第6路数据P
FMC_HPC_HA07_N	B68_L4_N	B19	FMC HA第7路数据N
FMC_HPC_HA07_P	B68_L4_P	C19	FMC HA第7路数据P
FMC_HPC_HA08_N	B68_L18_N	H18	FMC HA第8路数据N
FMC_HPC_HA08_P	B68_L18_P	H19	FMC HA第8路数据P
FMC_HPC_HA09_N	B68_L7_N	C14	FMC HA第9路数据N
FMC_HPC_HA09_P	B68_L7_P	D14	FMC HA第9路数据P
FMC_HPC_HA10_N	B68_L1_N	A14	FMC HA第10路数据N
FMC_HPC_HA10_P	B68_L1_P	B14	FMC HA第10路数据P
FMC_HPC_HA11_N	B68_L5_N	B16	FMC HA第11路数据N
FMC_HPC_HA11_P	B68_L5_P	B17	FMC HA第11路数据P
FMC_HPC_HA12_N	B68_L16_N	F19	FMC HA第12路数据N
FMC_HPC_HA12_P	B68_L16_P	G19	FMC HA第12路数据P
FMC_HPC_HA13_N	B68_L3_N	A15	FMC HA第13路数据N
FMC_HPC_HA13_P	B68_L3_P	B15	FMC HA第13路数据P
FMC_HPC_HA14_N	B68_L23_N	J16	FMC HA第14路数据N
FMC_HPC_HA14_P	B68_L23_P	K16	FMC HA第14路数据P
FMC_HPC_HA15_N	B68_L20_N	K17	FMC HA第15路数据N
FMC_HPC_HA15_P	B68_L20_P	K18	FMC HA第15路数据P
FMC_HPC_HA16_N	B68_L10_N	D18	FMC HA第16路数据N
FMC_HPC_HA16_P	B68_L10_P	D19	FMC HA第16路数据P
FMC_HPC_HA17_CC_N	B68_L13_N	G16	FMC HA第17路数据（时钟）N
FMC_HPC_HA17_CC_P	B68_L13_P	G17	FMC HA第17路数据（时钟）P
FMC_HPC_HA18_N	B68_L21_N	K15	FMC HA第18路数据N
FMC_HPC_HA18_P	B68_L21_P	L15	FMC HA第18路数据P
FMC_HPC_HA19_N	B68_L15_N	G14	FMC HA第19路数据N
FMC_HPC_HA19_P	B68_L15_P	G15	FMC HA第19路数据P
FMC_HPC_HA20_N	B68_L11_N	D16	FMC HA第20路数据N
FMC_HPC_HA20_P	B68_L11_P	E16	FMC HA第20路数据P
FMC_HPC_HA21_N	B68_L19_N	J14	FMC HA第21路数据N
FMC_HPC_HA21_P	B68_L19_P	J15	FMC HA第21路数据P
FMC_HPC_HA22_N	B68_L8_N	D15	FMC HA第22路数据N
FMC_HPC_HA22_P	B68_L8_P	E15	FMC HA第22路数据P
FMC_HPC_HA23_N	B68_L9_N	F14	FMC HA第23路数据N
FMC_HPC_HA23_P	B68_L9_P	F15	FMC HA第23路数据P
FMC_HPC_SCL	B66_L17_N	K12	FMC I2C总线时钟
FMC_HPC_SDA	B66_L17_P	L12	FMC I2C总线数据
FMC_GBTCLK0_M2C_P	227_CLK1_P	M6	收发器参考时钟0输入P
FMC_GBTCLK0_M2C_N	227_CLK1_N	M5	收发器参考时钟0输入N
FMC_GBTCLK1_M2C_P	228_CLK1_P	H6	收发器参考时钟1输入P
FMC_GBTCLK1_M2C_N	228_CLK1_N	H5	收发器参考时钟1输入N
FMC_DP0_M2C_P	227_RX0_P	M2	收发器数据0输入P
FMC_DP0_M2C_N	227_RX0_N	M1	收发器数据0输入N
FMC_DP1_M2C_P	227_RX1_P	K2	收发器数据1输入P
FMC_DP1_M2C_N	227_RX1_N	K1	收发器数据1输入N
FMC_DP2_M2C_P	227_RX2_P	H2	收发器数据2输入P
FMC_DP2_M2C_N	227_RX2_N	H1	收发器数据2输入N
FMC_DP3_M2C_P	227_RX3_P	F2	收发器数据3输入P
FMC_DP3_M2C_N	227_RX3_N	F1	收发器数据3输入N
FMC_DP4_M2C_P	228_RX1_P	D2	收发器数据4输入P
FMC_DP4_M2C_N	228_RX1_N	D1	收发器数据4输入N
FMC_DP5_M2C_P	228_RX3_P	A4	收发器数据5输入P
FMC_DP5_M2C_N	228_RX3_N	A3	收发器数据5输入N
FMC_DP6_M2C_P	228_RX2_P	B2	收发器数据6输入P
FMC_DP6_M2C_N	228_RX2_N	B1	收发器数据6输入N
FMC_DP7_M2C_P	228_RX0_P	E4	收发器数据7输入P
FMC_DP7_M2C_N	228_RX0_N	E3	收发器数据7输入N
FMC_DP0_C2M_P	227_TX0_P	N4	收发器数据0输出P
FMC_DP0_C2M_N	227_TX0_N	N3	收发器数据0输出N
FMC_DP1_C2M_P	227_TX1_P	L4	收发器数据1输出P
FMC_DP1_C2M_N	227_TX1_N	L3	收发器数据1输出N
FMC_DP2_C2M_P	227_TX2_P	J4	收发器数据2输出P
FMC_DP2_C2M_N	227_TX2_N	J3	收发器数据2输出N
FMC_DP3_C2M_P	227_TX3_P	G4	收发器数据3输出P
FMC_DP3_C2M_N	227_TX3_N	G3	收发器数据3输出N
FMC_DP4_C2M_P	228_TX1_P	D6	收发器数据4输出P
FMC_DP4_C2M_N	228_TX1_N	D5	收发器数据4输出N
FMC_DP5_C2M_P	228_TX3_P	B6	收发器数据5输出P
FMC_DP5_C2M_N	228_TX3_N	B5	收发器数据5输出N
FMC_DP6_C2M_P	228_TX2_P	C4	收发器数据6输出P
FMC_DP6_C2M_N	228_TX2_N	C3	收发器数据6输出N
FMC_DP7_C2M_P	228_TX0_P	F6	收发器数据7输出P
FMC_DP7_C2M_N	228_TX0_N	F5	收发器数据7输出N

表2-6-3 第三路LPC FMC连接器引脚分配

SD卡槽

AXKU062开发板包含了一个Micro型的SD卡接口，以提供用户访问SD卡存储器，用于存储图片，音乐或者其他用户数据文件。

信号与FPGA的 BANK64的IO信号相连，FPGA和SD卡连接器的原理图如图2-7-1所示。

图2-7-1 SD卡连接示意图

SD卡槽引脚分配

信号名称	FPGA引脚名	FPGA引脚号	备注
SD_CLK	B64_L22_P	AN8	SD时钟信号
SD_CMD	B64_L19_N	AM10	SD命令信号
SD_D0	B64_L5_N	AL12	SD数据Data0
SD_D1	B64_L19_P	AL10	SD数据Data1
SD_D2	B64_L2_P	AN13	SD数据Data2
SD_D3	B64_L2_N	AP13	SD数据Data3
SD_CD	B64_L22_N	AP8	SD卡插入信号

表2-7-1 SD卡引脚分配

SMA接口

AXKU062开发板提供2路SMA接口，差分信号连接到BANK66普通时钟IO口 ，为客户提供外接时钟接口或是可以按照普通IO口来看，接口电平为1.8V。

FPGA和SMA接口连接示意图，如图2-8-1所示。

图2-8-1 SMA连接器示意图

SMA接口引脚分配

信号名称	FPGA引脚名	FPGA引脚号	备注
SMA_CLKIN_N	B66_L14_N	G12	收发器时钟信号N
SMA_CLKIN_P	B66_L14_P	H12	收发器时钟信号P

表2-8-1 SMA连接器引脚分配

温度传感器和EEPROM

AXKU062开发板上安装了一个高精度、低功耗、数字温度传感器芯片，型号为ON Semiconductor公司的LM75A。LM75A芯片的温度精度为0.5度,传感器和FPGA直接为I2C数字接口， FPGA通过I2C接口来读取当前开发板附近的温度。跟I2C总线连接的还有一片4K字节大小的EEPROM，型号为24LC04。

LM75传感器和EEPROM芯片的设计示意图如图2-9-1

图2-9-1 I2C连接示意图

I2C引脚分配：

引脚名称	FPGA引脚名	FPGA引脚
I2C_SDA	B66_L16_N	K13
I2C_SCL	B66_L16_P	L13

表2-9-1 I2C引脚分配

LED灯

AXKU062底板上有7个发光二极管LED,包括1个电源指示灯； 4个FPGA控制指示灯，还有2个面板指示灯。当开发板上电后电源指示灯会亮起，4个用户LED灯和2个面板指示灯连接到FPGA BANK65和BANK66的IO上，用户可以通过程序来控制亮和灭，当连接用户LED灯的IO电压为低时，用户LED灯熄灭，当连接IO电压为高时，用户LED会被点亮。用户LED灯硬件连接的示意图如图2-10-1所示：

图2-10-1 用户LED

面板指示灯如图2-10-2

图2-10-2 面板LED

LED灯管脚分配

信号名称	FPGA引脚名	FPGA引脚号	备注
LED1	B66_T3U	E12	用户定义指示灯
LED2	B66_T2U	F12	用户定义指示灯
LED3	B66_T1U	L9	用户定义指示灯
LED4	B65_T0U	H23	用户定义指示灯
TEST_LED1	B66_L22_N	E13	面板指示灯
TEST_LED2	B66_L22_P	F13	面板指示灯

表2-10-1 LED引脚分配

按键

AXKU062开发板上有2个按键，其中1个复位按键。1个用户按键，用户按键和复位按键连接到FPGA BANK65的IO上。用户按键低电平有效，为客户实现板子某些功能；复位按键用于系统复位。

按键的连接示意图如图2-11-1所示：

图2-11-1 按键连接

按键的FPGA管脚分配：

信号名称	FPGA引脚名	FPGA引脚号	备注
KEY1	B65_T1U	N23	用户按键
FPGA_RSETN	B65_T2U	N27	系统复位

表2-11-1 按键引脚分配

JTAG调试口

在AXKU062开发板上预留了一个JTAG接口，用于下载FPGA程序或者固化程序到FLASH。为了带电插拔造成对FPGA芯片的损坏，我们在JTAG信号上添加了保护二极管来保证信号的电压在FPGA接受的范围，避免FPGA的损坏。

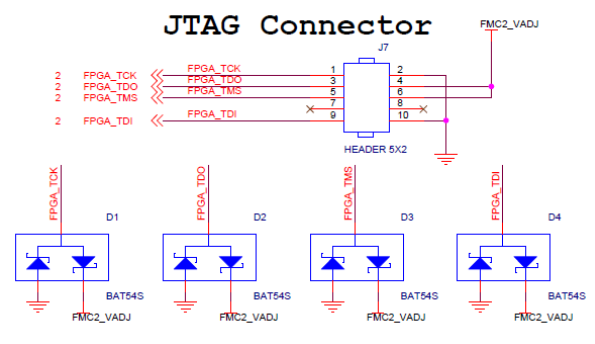

JTAG的原理图如图2-12-1

图2-12-1 JTAG连接图

电源

开发板的电源输入电压为DC12V，外接+12V电源或者通过PCIE给板子供电。外接电源供电时请使用开发板自带的电源,不要用其他规格的电源，以免损坏开发板。

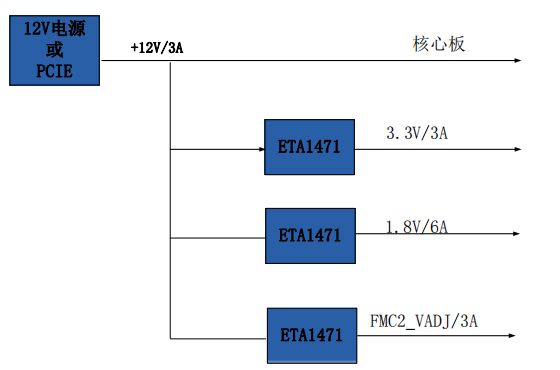

板上的电源设计示意图如下图2-13-1所示:

图2-13-1 原理图中电源接口部分

风扇

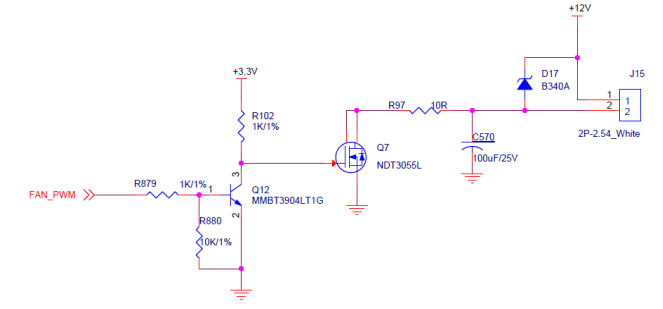

因为FPGA正常工作时会产生大量的热量，我们在板上为芯片增加了一个散热片和风扇，防止芯片过热。风扇的控制由FPGA芯片来控制，控制管脚连接到BANK64的IO上，如果IO电平输出为低，MOSFET管导通，风扇工作。板上的风扇设计图如下图2-14-1所示:

图2-14-1 风扇设计

风扇的控制引脚分配：

信号名称	FPGA引脚名	FPGA引脚号	备注
FAN_PWM	B64_T0U	AK11	风扇控制引脚

表2-14-1 风扇引脚分配

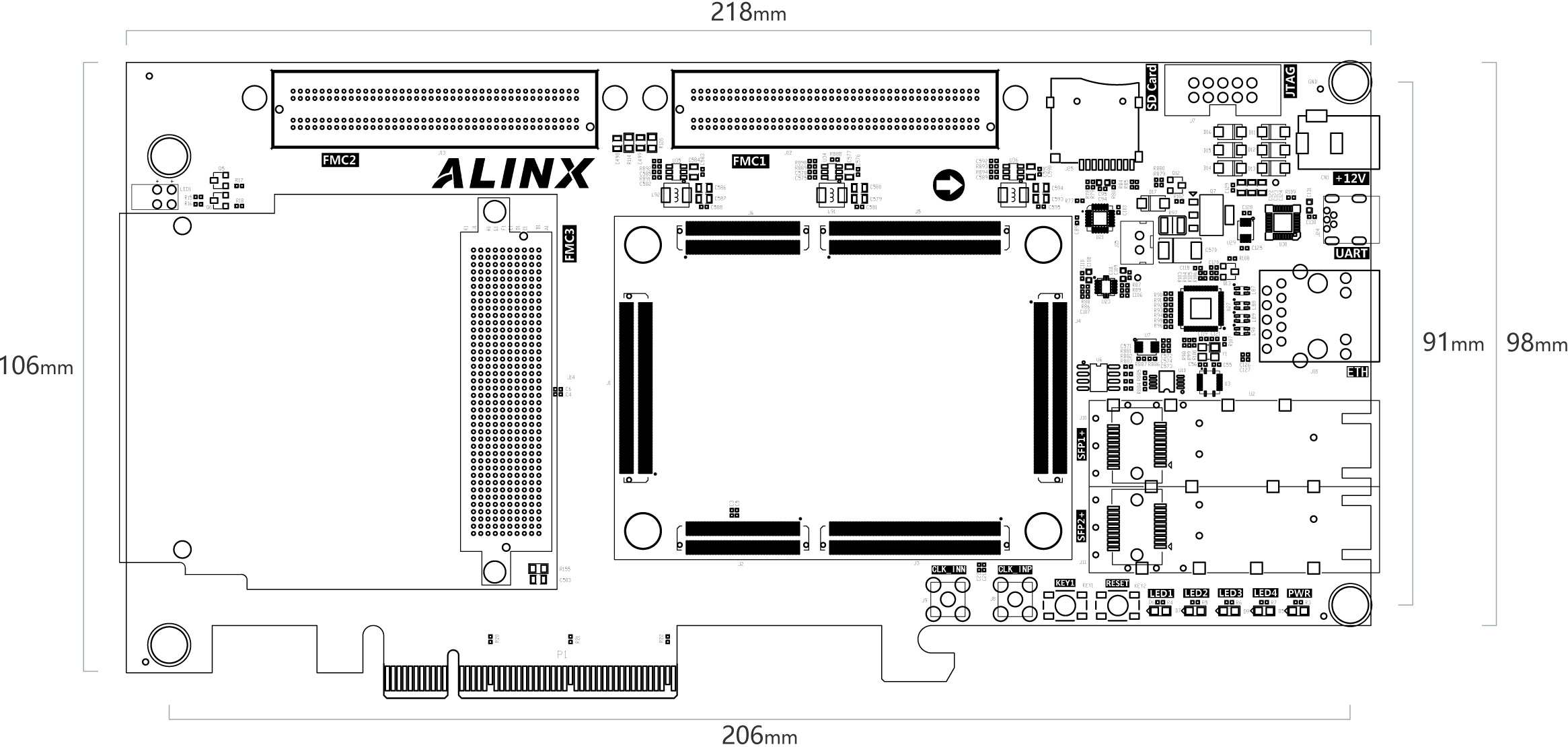

结构尺寸图

图2-15-1 正面图（Top View）
