一、开发板简介

AXKU040由芯驿电子科技（上海）有限公司提供基于XI LINX 开发平台 KINTEX UltraSacale 架构的一款开发板 ，满足用户各种高速数据交换 ，数据存储 ，视频传输处理以及 工业控制的要求 ，是一款"专业级“的 FPGA 开发平台。为高速数据传输和交换 ，数据处理的 前期验证和后期应用提供了可能。相信这样的一款产品非常适合从事 FPGA 开发的学生、工程 师等群体。为了让您对此开发平台可以快速了解 ，我们编写了此用户手册。

AXKU040 开发板挂载了 4 片 1GB 的高速 DDR4 SDRAM 芯片,FPGA 芯片配置使用 1 片 128Mb 的 QSPI FLASH 芯片。

外围电路方面我们为用户扩展了丰富的接口： 4 路 10G SFP+光纤接口、3 个 FMC 扩展 接口、1 路 UART 串口接口、1 路 SD 卡接口、1 路 HDMI 输出、2 路网口、SMA 和 SATA 接 口等等。

下图为整个开发系统的结构示意图：

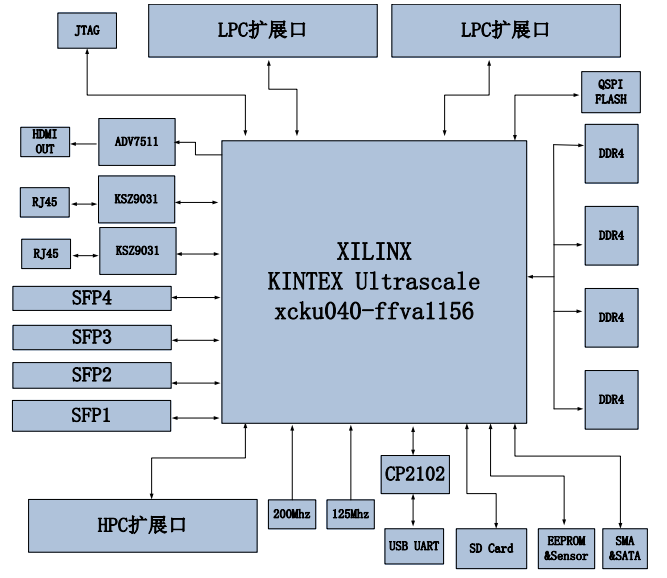

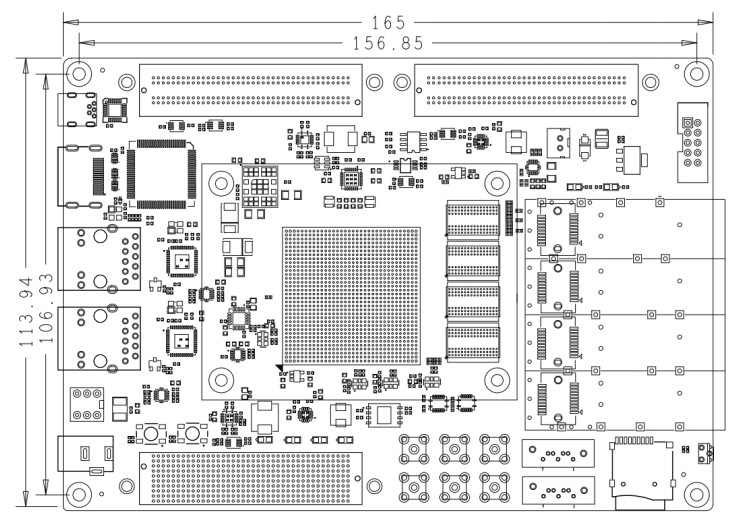

图1-1 AXKU040开发板结构示意图

通过这个示意图 ，我们可以看到 ，我们这个开发平台所能含有的接口和功能。

• Xilinx KINTEX UltraSacale 芯片 XCKU040。
• DDR4

带有四片大容量的 1GB 字节（共 4GB）高速 DDR4 SDRAM。可作为 FPGA 的数据存储， 图像分析缓存 ，数据处理。

• QSPI FLASH

一片 128Mbit 的 QSPI FLASH 存储芯片, 可用作 FPGA 芯片配置文件和用户数据的存储;

• 4 路 SFP+光纤接口

FPGA 的 GTH 收发器的 4 路高速收发器连接到 4 个光模块的发送和接收，实现 4 路高速 的光纤通信接口。每路的光纤数据通信接收和发送的速度高达 12.5Gb/s。

• USB Uart 接口

1 路 Uart 转 USB 接口 ，用于和电脑通信 ，方便用户调试。 串口芯片采用 Silicon Labs CP2102GM 的 USB-UAR 芯片, USB 接口采用 MINI USB 接口。

• HDMI 视频输出

1 路 HDMI 视频输出接口，我们选用了 ANALOG DEVICE 公司的 ADV7511 HDMI 编码 芯片 ，最高支持 1080P@60Hz 输出 ，支持 3D 输出。

• 千兆以太网接口

2 路 10/100M/1000M 以太网 RJ45 接口 ，用于和电脑或其它网络设备进行以太网数据 交换。网络接口芯片采用 Micre 公司的 KSZ9031 工业级 GPHY 芯片。

• FMC 扩展口

3 个标准的 FMC 的扩展口，其中有 2 个 LPC 扩展口，1 个 HPC 扩展口。可以外接 XI LINX 或者我们黑金的各种 FMC 模块（HDMI 输入输出模块，双目摄像头模块，高速 AD 模块等等）。

• Micro SD 卡座

1 路 Micro SD 卡座 ，用于 FPGA 对 SD 卡的数据读写和存储。

• SMA 接口和 SATA 接口

6 路 SMA 外接接口和 2 路 SATA 接口 ，引脚连接上收发器上 ，用于外接高速的输入输出 信号，

• 温湿度传感器和 EEPROM

板载一片温湿度传感器芯片 LM75 ，用于检测板子周围环境的温度和湿度。 板载一片 EEPROM ，用于 IIC 总线的通信和存储一些客户自定义信息

• JTAG 调试口

1 个 10 针 2.54mm标准的 JTAG 口，用于 FPGA 程序的下载和调试，用户可以通过 XI LINX

下载器对 FPGA 进行调试和下载。

• 时钟

板载一个 200Mhz 的差分晶振 ，给 FPGA 系统提供稳定的时钟源；

板载一个 125Mhz 的差分晶振 ，为光纤提供参考时钟。

板载一个 156.25Mhz 的差分晶振 ，给收发器参考时钟。

• LED 灯

6 个发光二极管 LED, 1 个电源指示灯； 1 个 DONE 配置指示灯；4 个用户指示灯。

• 按键

2 个用户按键， 1 个复位按键 ，连接到 FPGA 的普通 IO。

二、FPGA 芯片

开 发 板 使 用 的 是 Xilinx 公 司 的 KINTEX UltraSacale 芯 片 ， 型 号 为 XCKU040-2FFVA1156I。速度等级为 2，温度等级为工业级。此型号为 FFVA1156 封装，1156 个引脚 ，引脚间距为 1.0mm。Xilinx KINTEX UltraSacale 的芯片命名规则如下图 2-1 所示：

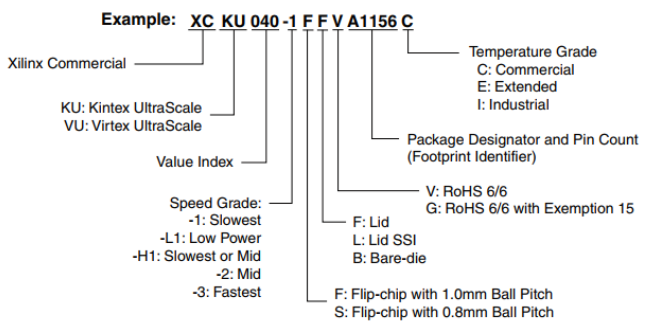

图2-1 KINTEX UltraSacale FPGA型号命名规则定义

其中 FPGA 芯片 XCKU040 的主要参数如下所示：

名称	具体参数
逻辑单元 Logic Cells	530,250
查找表(CLB LUTs)	242,400
触发器(CLB flip-flops)	484,800
Block RAM（ Mb）大小	21.1
DSP 处理单元（ DSP Slices）	1,920
PCIe Gen3 x8	3
GTH Transceiver	20 个， 16.3Gb/s max
速度等级	-2
温度等级	工业级

表2-1 芯片参数

FPGA 供电系统

XCKU040 FPGA 电源有 VCCINT, VCCBRAM, VCCAUX, VCCAUX_IO VCCO, VMGTAVCC,VMGTAVTT,

VMGTVCCAUX, VMGTAVTTRCAL, VCCADC。VCCINT 为 FPGA 内核供电引脚，需接 0.95V；VCCBRAM,为 FPGA Block RAM 的供电引脚接 0.95V；VCCAUX 和 VCCAUX_IO 为 FPGA 辅助供电引脚, 接 1.8V；VCCO 为 FPGA 的各个 BANK 的电压，包含 BANK0,BANK44~48, BANK64~68。VMGTAVCC 为 FPGA 内部 GTH 和 GTY 收发器的供电电压 ，接 1.0V；VMGTAVTT 为 GTH 的发送和接收的端接电压 ， 接 1.2V。VMGTAVTTRCA 为收发器电阻校准电压，接 1.2V；VCCADC 为 XADC 供电电压，接 1.8V。

XCKU040 FPGA 系统要求上电顺序如下图 2-2

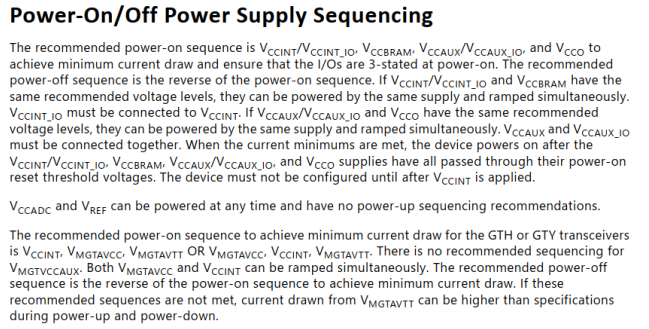

图2-2 芯片上电信息

三、DDR4 DRAM

AXKU040开发板上配有四片Micron(美光）的1GB的DDR4芯片,型号为

MT40A512M16LY-062EIT。 四片DDR4 SDRAM组成64bit的总线宽度。因为4片DDR4芯片 连接到FPGA， DDR4 SDRAM的最高工作时钟可达1200Mhz， 四片DDR4存储系统直接连接 到了FPGA的BANK44, BANK45， BANK46的接口上。 DDR4 SDRAM的具体配置如下表3-1 所示。

位号	芯片型号	容量	厂家
U45,U47,U48,U49	MT40A512M16LY-062EIT	512M x 16bit	Micron

表3-1 DDR4 SDRAM配置

DDR4 的硬件设计需要严格考虑信号完整性 ，我们在电路设计和 PCB 设计的时候已经充 分考虑了匹配电阻/终端电阻,走线阻抗控制 ，走线等长控制 ，保证 DDR4 的高速稳定的工作。

FPGA 和 DDR4 DRAM 的硬件连接方式如图 3-1 所示:

图3-1 DDR4 DRAM原理图部分

4 片 DDR4 DRAM 引脚分配：

信号名称	FPGA 引脚名	FPGA 引脚号
PL_DDR4_DQ0	IO_L3N_T0L_N5_AD15N_44	AE20
PL_DDR4_DQ1	IO_L2N_T0L_N3_44	AG20
PL_DDR4_DQ2	IO_L2P_T0L_N2_44	AF20
PL_DDR4_DQ3	IO_L5P_T0U_N8_AD14P_44	AE22
PL_DDR4_DQ4	IO_L3P_T0L_N4_AD15P_44	AD20
PL_DDR4_DQ5	IO_L6N_T0U_N11_AD6N_44	AG22
PL_DDR4_DQ6	IO_L6P_T0U_N10_AD6P_44	AF22
PL_DDR4_DQ7	IO_L5N_T0U_N9_AD14N_44	AE23
PL_DDR4_DQ8	IO_L8N_T1L_N3_AD5N_44	AF24
PL_DDR4_DQ9	IO_L11P_T1U_N8_GC_44	AJ23
PL_DDR4_DQ10	IO_L8P_T1L_N2_AD5P_44	AF23
PL_DDR4_DQ11	IO_L12N_T1U_N11_GC_44	AH23
PL_DDR4_DQ12	IO_L9N_T1L_N5_AD12N_44	AG25
PL_DDR4_DQ13	IO_L11N_T1U_N9_GC_44	AJ24
PL_DDR4_DQ14	IO_L9P_T1L_N4_AD12P_44	AG24
PL_DDR4_DQ15	IO_L12P_T1U_N10_GC_44	AH22
PL_DDR4_DQ16	IO_L14P_T2L_N2_GC_44	AK22
PL_DDR4_DQ17	IO_L17P_T2U_N8_AD10P_44	AL22
PL_DDR4_DQ18	IO_L15N_T2L_N5_AD11N_44	AM20
PL_DDR4_DQ19	IO_L17N_T2U_N9_AD10N_44	AL23
PL_DDR4_DQ20	IO_L14N_T2L_N3_GC_44	AK23
PL_DDR4_DQ21	IO_L18N_T2U_N11_AD2N_44	AL25
PL_DDR4_DQ22	IO_L15P_T2L_N4_AD11P_44	AL20
PL_DDR4_DQ23	IO_L18P_T2U_N10_AD2P_44	AL24
PL_DDR4_DQ24	IO_L20P_T3L_N2_AD1P_44	AM22
PL_DDR4_DQ25	IO_L23P_T3U_N8_44	AP24
PL_DDR4_DQ26	IO_L20N_T3L_N3_AD1N_44	AN22
PL_DDR4_DQ27	IO_L21N_T3L_N5_AD8N_44	AN24
PL_DDR4_DQ28	IO_L24P_T3U_N10_44	AN23
PL_DDR4_DQ29	IO_L23N_T3U_N9_44	AP25
PL_DDR4_DQ30	IO_L24N_T3U_N11_44	AP23
PL_DDR4_DQ31	IO_L21P_T3L_N4_AD8P_44	AM24
PL_DDR4_DQ32	IO_L2P_T0L_N2_46	AM26
PL_DDR4_DQ33	IO_L6P_T0U_N10_AD6P_46	AJ28
PL_DDR4_DQ34	IO_L2N_T0L_N3_46	AM27
PL_DDR4_DQ35	IO_L6N_T0U_N11_AD6N_46	AK28
PL_DDR4_DQ36	IO_L5P_T0U_N8_AD14P_46	AH27
PL_DDR4_DQ37	IO_L5N_T0U_N9_AD14N_46	AH28
PL_DDR4_DQ38	IO_L3P_T0L_N4_AD15P_46	AK26
PL_DDR4_DQ39	IO_L3N_T0L_N5_AD15N_46	AK27
PL_DDR4_DQ40	IO_L9N_T1L_N5_AD12N_46	AN28
PL_DDR4_DQ41	IO_L12N_T1U_N11_GC_46	AM30
PL_DDR4_DQ42	IO_L8P_T1L_N2_AD5P_46	AP28
PL_DDR4_DQ43	IO_L11N_T1U_N9_GC_46	AM29
PL_DDR4_DQ44	IO_L9P_T1L_N4_AD12P_46	AN27
PL_DDR4_DQ45	IO_L12P_T1U_N10_GC_46	AL30
PL_DDR4_DQ46	IO_L11P_T1U_N8_GC_46	AL29
PL_DDR4_DQ47	IO_L8N_T1L_N3_AD5N_46	AP29
PL_DDR4_DQ48	IO_L14P_T2L_N2_GC_46	AK31
PL_DDR4_DQ49	IO_L18P_T2U_N10_AD2P_46	AH34
PL_DDR4_DQ50	IO_L14N_T2L_N3_GC_46	AK32
PL_DDR4_DQ51	IO_L15N_T2L_N5_AD11N_46	AJ31
PL_DDR4_DQ52	IO_L15P_T2L_N4_AD11P_46	AJ30
PL_DDR4_DQ53	IO_L17P_T2U_N8_AD10P_46	AH31
PL_DDR4_DQ54	IO_L18N_T2U_N11_AD2N_46	AJ34
PL_DDR4_DQ55	IO_L17N_T2U_N9_AD10N_46	AH32
PL_DDR4_DQ56	IO_L21P_T3L_N4_AD8P_46	AN31
PL_DDR4_DQ57	IO_L24P_T3U_N10_46	AL34
PL_DDR4_DQ58	IO_L23N_T3U_N9_46	AN32
PL_DDR4_DQ59	IO_L20P_T3L_N2_AD1P_46	AN33
PL_DDR4_DQ60	IO_L23P_T3U_N8_46	AM32
PL_DDR4_DQ61	IO_L24N_T3U_N11_46	AM34
PL_DDR4_DQ62	IO_L21N_T3L_N5_AD8N_46	AP31
PL_DDR4_DQ63	IO_L20N_T3L_N3_AD1N_46	AP33
PL_DDR4_DM0	IO_L1P_T0L_N0_DBC_44	AD21
PL_DDR4_DM1	IO_L7P_T1L_N0_QBC_AD13P_44	AE25
PL_DDR4_DM2	IO_L13P_T2L_N0_GC_QBC_44	AJ21
PL_DDR4_DM3	IO_L19P_T3L_N0_DBC_AD9P_44	AM21
PL_DDR4_DM4	IO_L1P_T0L_N0_DBC_46	AH26
PL_DDR4_DM5	IO_L7P_T1L_N0_QBC_AD13P_46	AN26
PL_DDR4_DM6	IO_L13P_T2L_N0_GC_QBC_46	AJ29
PL_DDR4_DM7	IO_L19P_T3L_N0_DBC_AD9P_46	AL32
PL_DDR4_DQS0_P	IO_L4P_T0U_N6_DBC_AD7P_44	AG21
PL_DDR4_DQS0_N	IO_L4N_T0U_N7_DBC_AD7N_44	AH21
PL_DDR4_DQS1_P	IO_L10P_T1U_N6_QBC_AD4P_44	AH24
PL_DDR4_DQS1_N	IO_L10N_T1U_N7_QBC_AD4N_44	AJ25
PL_DDR4_DQS2_P	IO_L16P_T2U_N6_QBC_AD3P_44	AJ20
PL_DDR4_DQS2_N	IO_L16N_T2U_N7_QBC_AD3N_44	AK20
PL_DDR4_DQS3_P	IO_L22P_T3U_N6_DBC_AD0P_44	AP20
PL_DDR4_DQS3_N	IO_L22N_T3U_N7_DBC_AD0N_44	AP21
PL_DDR4_DQS4_P	IO_L4P_T0U_N6_DBC_AD7P_46	AL27
PL_DDR4_DQS4_N	IO_L4N_T0U_N7_DBC_AD7N_46	AL28
PL_DDR4_DQS5_P	IO_L10P_T1U_N6_QBC_AD4P_46	AN29
PL_DDR4_DQS5_N	IO_L10N_T1U_N7_QBC_AD4N_46	AP30
PL_DDR4_DQS6_P	IO_L16P_T2U_N6_QBC_AD3P_46	AH33
PL_DDR4_DQS6_N	IO_L16N_T2U_N7_QBC_AD3N_46	AJ33
PL_DDR4_DQS7_P	IO_L22P_T3U_N6_DBC_AD0P_46	AN34
PL_DDR4_DQS7_N	IO_L22N_T3U_N7_DBC_AD0N_46	AP34
PL_DDR4_A0	IO_L18N_T2U_N11_AD2N_45	AG14
PL_DDR4_A1	IO_L23N_T3U_N9_45	AF17
PL_DDR4_A2	IO_L20P_T3L_N2_AD1P_45	AF15
PL_DDR4_A3	IO_L16N_T2U_N7_QBC_AD3N_45	AJ14
PL_DDR4_A4	IO_L19N_T3L_N1_DBC_AD9N_45	AD18
PL_DDR4_A5	IO_L15P_T2L_N4_AD11P_45	AG17
PL_DDR4_A6	IO_L23P_T3U_N8_45	AE17
PL_DDR4_A7	IO_L11N_T1U_N9_GC_45	AK18
PL_DDR4_A8	IO_L24P_T3U_N10_45	AD16
PL_DDR4_A9	IO_L13P_T2L_N0_GC_QBC_45	AH18
PL_DDR4_A10	IO_L19P_T3L_N0_DBC_AD9P_45	AD19
PL_DDR4_A11	IO_L24N_T3U_N11_45	AD15
PL_DDR4_A12	IO_L14P_T2L_N2_GC_45	AH16
PL_DDR4_A13	IO_L10N_T1U_N7_QBC_AD4N_45	AL17
PL_DDR4_BA0	IO_L18P_T2U_N10_AD2P_45	AG15
PL_DDR4_BA1	IO_L10P_T1U_N6_QBC_AD4P_45	AL18
PL_DDR4_BG0	IO_L16P_T2U_N6_QBC_AD3P_45	AJ15
PL_DDR4_WE_B	IO_L9N_T1L_N5_AD12N_45	AL15
PL_DDR4_RAS_B	IO_L8N_T1L_N3_AD5N_45	AM19
PL_DDR4_CAS_B	IO_L8P_T1L_N2_AD5P_45	AL19
PL_DDR4_CKE	IO_L14N_T2L_N3_GC_45	AJ16
PL_DDR4_ACT_B	IO_L21N_T3L_N5_AD8N_45	AF18
PL_DDR4_CLK_N	IO_L22N_T3U_N7_DBC_AD0N_45	AE15
PL_DDR4_CLK_P	IO_L22P_T3U_N6_DBC_AD0P_45	AE16
PL_DDR4_CS_B	IO_L21P_T3L_N4_AD8P_45	AE18
PL_DDR4_OTD	IO_L17P_T2U_N8_AD10P_45	AG19
PL_DDR4_PAR	IO_L20N_T3L_N3_AD1N_45	AF14
PL_DDR4_RST	IO_L15N_T2L_N5_AD11N_45	AG16

表3-2 DDR4 SDRAM引脚分配

四、QSPI Flash

开发板配有一片 128MBit 大小的 Quad-SPI FLASH 芯片 ，型号为 N25Q128A ，它使用 3.3V CMOS 电压标准。 由于 QSPI FLASH 的非易失特性 ，在使用中， 它可以存储 FPGA 的 配置 Bin 文件以及其它的用户数据文件。QSPI FLASH 的具体型号和相关参数见表 4-1。

位号	芯片类型	容量	厂家
U14	N25Q128A	128Mbit	Numonyx

表4-1 QSPI Flash的型号和参数

QSPI FLASH 连接到 FPGA 芯片的 BANK0 的专用管脚上 ，其中时钟管脚连接到 BANK0 的 CCLK0 上，其它数据信号分别连接到 BANK0 的 D00~D03 和 FCS 管脚上。图 4-2 为 QSPI Flash 和 FPGA 芯片的连接示意图。

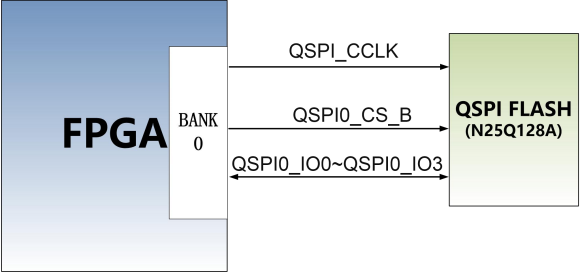

图4-2 QSPI Flash 连接示意图

置芯片引脚分配：

信号名称	FPGA 引脚名	FPGA 引脚号
QSPI_CCLK	CCLK_0	AA9
QSPI0_CS_B	RDWR_FCS_B_0	U7
QSPI0_IO0	D00_MOSI_0	AC7
QSPI0_IO1	D01_DIN_0	AB7
QSPI0_IO2	D02_0	AA7
QSPI0_IO3	D03_0	Y7

表4-2 QSPI Flash引脚分配

五、时钟配置

200Mhz 的差分时钟源

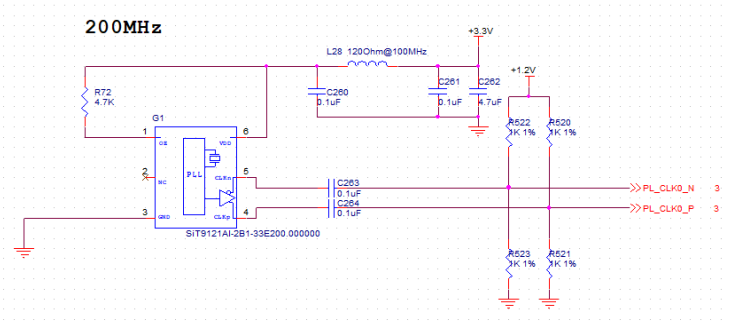

板上提供了一个差分 200MHz 的时钟源为 FPGA 提供系统时钟。 晶振差分输出连接到 FPGA BANK45 ，这个时钟可以用来驱动 FPGA 内 DDR 控制器工作时钟和其它的用户逻辑电 路。该时钟源的原理图如图 5-1 所示

图5-1 200MHz 时钟源

系统时钟引脚分配表：

信号名称	FPGA 引脚
PL_CLK0_P	AK17
PL_CLK0_N	AK16

表5-1 200MHz 时钟源引脚分配

125Mhz 的差分时钟源

板上提供了一个差分 125MHz 的时钟源为收发器 GTH 提供时钟。 晶振差分输出连接到 FPGA BANK224 ，这个时钟用于 4 路光纤需要的时钟。该时钟源的原理图如图 5-2 所示

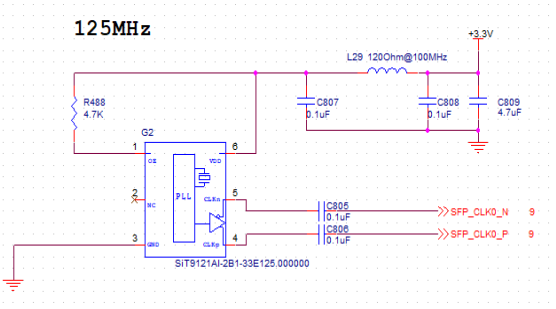

图5-2 125MHz 时钟源

时钟引脚分配表：

信号名称	FPGA 引脚
SFP_CLK0_P	AF6
SFP_CLK0_N	AF5

表5-2 125MHz 时钟源引脚分配

156.25Mhz 差分时钟源

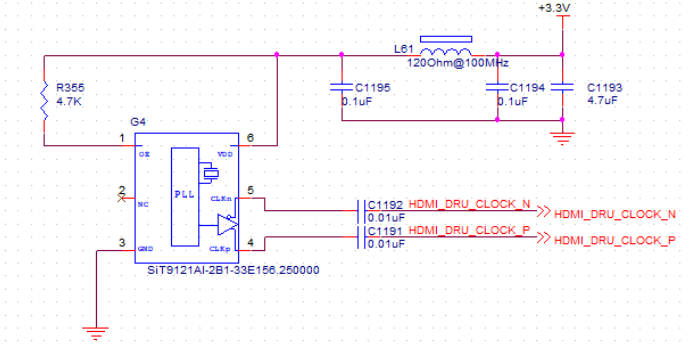

板上提供了一个差分 156.25MHz 的时钟源为收发器 GTH 提供时钟。晶振差分输出连接 到 FPGA BANK228。该时钟源的原理图如图 5-3 所示

图5-3 156.25MHz 时钟

时钟引脚分配表：

信号名称	FPGA 引脚
HDMI_DRU_CLOCK_P	H6
HDMI_DRU_CLOCK_N	H5

表5-3 156.25MHz 时钟引脚分配

六、USB 转串口

AXKU040 开发板上配备了一个 Uart 转 USB 接口，用于开发板串口通信和调试。转换芯 片采用 Silicon Labs CP2102GM 的 USB-UAR 芯片, CP2102 串口芯片和 FPGA 之间用一个 电平转换芯片连接 ，来适应不同的 FPGA BANK 电压。 USB 接口采用 MINI USB 接口 ，可以 用一根 USB 线将它连接到上 PC 的 USB 口进行开发板的串口数据通信 。USB Uart 电路设计 的示意图如下图 6-1 所示:

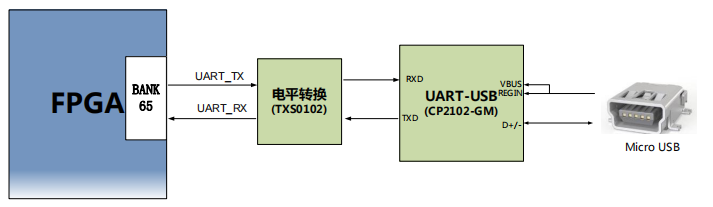

图6-1 USB 转串口示意图

USB 转串口的 FPGA 引脚分配：

信号名称	FPGA 引脚名	FPGA 引脚 号	备注
UART_RXD	IO_T2U_N12_CSI_ADV_B_65	N27	Uart数据输入
UART_TXD	IO_T3U_N12_PERSTN0_65	K22	Uart数据输出

表6-1 USB 转串口引脚分配

七、SFP+光纤接口

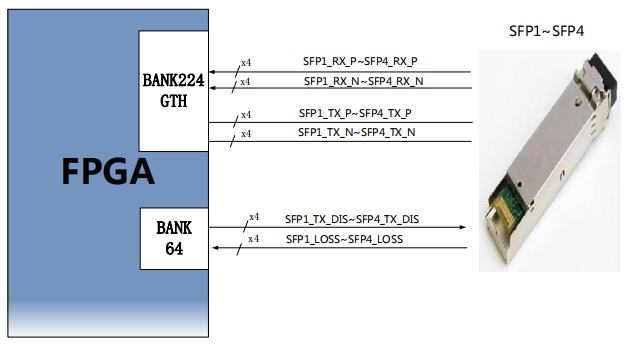

AXKU040 开发板上有 4 路 SFP 光纤接口，用户可以购买 SFP 光模块(市场上 1.25G，2.5G， 10G 光模块） 插入到这 4 个光纤接口中进行光纤数据通信。4 路光纤接口分别跟 FPGA 的 BANK24 的 GTH 收发器的 4 路 RX/TX 相连接 ，TX 信号和 RX 信号都是以差分信号方式通过 隔直电容连接 FPGA 和光模块，每路 TX 发送和 RX 接收数据速率高达 12.5Gb/s。BANK224的 GXH 收发器的参考时钟由是差分晶振 125M 提供。 FPGA 和 SFP 光纤设计示意图如下图 7-1 所示:

图7-1 光纤设计示意图

第 1 路光纤接口 FPGA 引脚分配如下：

网络名称	FPGA 引脚	备注
SFP1_TX_P	AN4	SFP 光模块数据发送 Positive
SFP1_TX_N	AN3	SFP 光模块数据发送 Negative
SFP1_RX_P	AP2	SFP 光模块数据接收 Positive
SFP1_RX_N	AP1	SFP 光模块数据接收 Negative
SFP1_TX_D IS	AM10	SFP 光模块光发射禁止 ，高有效
SFP1_LOSS	AK11	SFP 光接收 LOSS 信号 ，高表示没有 接收到光信号

表7-1 第一路光纤引脚分配

第 2 路光纤接口 FPGA 引脚分配如下：

网络名称	FPGA 引脚	备注
SFP2_TX_P	AM6	SFP 光模块数据发送 Positive
SFP2_TX_N	AM5	SFP 光模块数据发送 Negative
SFP2_RX_P	AM2	SFP 光模块数据接收 Positive
SFP2_RX_N	AM1	SFP 光模块数据接收 Negative
SFP2_TX_D IS	AL10	SFP 光模块光发射禁止 ，高有效
SFP2_LOSS	AJ11	SFP 光接收 LOSS 信号 ，高表示没有 接收到光信号

表7-2 第二路光纤引脚分配

第 3 路光纤接口 FPGA 引脚分配如下：

网络名称	FPGA 引脚	备注
SFP3_TX_P	AL4	SFP 光模块数据发送 Positive
SFP3_TX_N	AL3	SFP 光模块数据发送 Negative
SFP3_RX_P	AK2	SFP 光模块数据接收 Positive
SFP3_RX_N	AK1	SFP 光模块数据接收 Negative
SFP3_TX_D IS	AP9	SFP 光模块光发射禁止 ，高有效
SFP3_LOSS	AJ10	SFP 光接收 LOSS 信号 ，高表示没有 接收到光信号

表7-3 第三路光纤引脚分配

第 4 路光纤接口 FPGA 引脚分配如下：

网络名称	FPGA 引脚	备注
SFP4_TX_P	AK6	SFP 光模块数据发送 Positive
SFP4_TX_N	AK5	SFP 光模块数据发送 Negative
SFP4_RX_P	AJ4	SFP 光模块数据接收 Positive
SFP4_RX_N	AJ3	SFP 光模块数据接收 Negative
SFP4_TX_D IS	AN9	SFP 光模块光发射禁止 ，高有效
SFP4_LOSS	AM9	SFP 光接收 LOSS 信号 ，高表示没有 接收到光信号

表7-3 第三路光纤引脚分配

八、HDMI 视频输出

HDMI 视频输出选用 ANALOG DEVICE 公司的 ADV7511 HDMI（ DVI）编码芯片 ，最 高支持 1080P@60Hz 输出，支持 3D 输出。可以通过 I2C 管脚来对 ADV7511 进行初始化和 控制操作，其中，ADV7511 的视频数字接口，I2C 配置接口与 BANK47 和 BANK48 IO 相连。

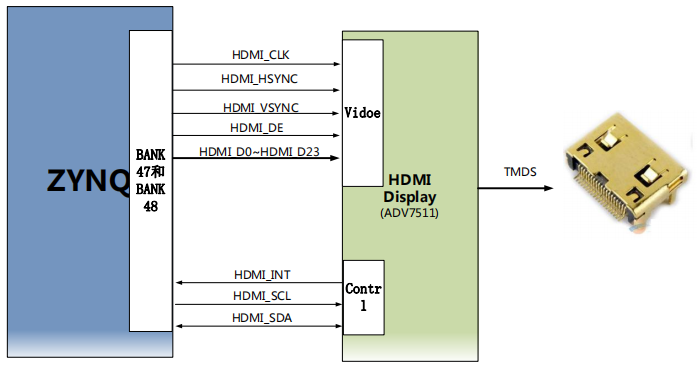

ADV7511 芯片与 XCKU040 芯片的硬件连接示意图如下图 8-1 所示：

图8-1 HDMI 视频输出设计示意图

ADV7511 的引脚分配如下：

信号名称	FPGA 引脚名	ZYNQ 引脚号	备注
HDMI_CLK	IO_L21P_T3L_N4_AD8P_48	V33	HDMI 视频信号时钟
HDMI_HSYNC	IO_L21N_T3L_N5_AD8N_47	Y28	HDMI 视频信号行同步
HDMI_VSYNC	IO_T1U_N12_48	AE31	HDMI 视频信号列同步
HDMI_DE	IO_T2U_N12_48	AA33	HDMI 视频信号有效
HDMI_D0	IO_L20N_T3L_N3_AD1N_48	Y30	HDMI 视频信号数据 0
HDMI_D1	IO_L19N_T3L_N1_DBC_AD9N_48	Y33	HDMI 视频信号数据 1
HDMI_D2	IO_L22N_T3U_N7_DBC_AD0N_48	Y32	HDMI 视频信号数据 2
HDMI_D3	IO_L19P_T3L_N0_DBC_AD9P_48	W33	HDMI 视频信号数据 3
HDMI_D4	IO_L21N_T3L_N5_AD8N_48	W34	HDMI 视频信号数据 4
HDMI_D5	IO_L24N_T3U_N11_48	W31	HDMI 视频信号数据 5
HDMI_D6	IO_L22P_T3U_N6_DBC_AD0P_48	Y31	HDMI 视频信号数据 6
HDMI_D7	IO_L23N_T3U_N9_48	V34	HDMI 视频信号数据 7
HDMI_D8	IO_T3U_N12_48	V32	HDMI 视频信号数据 8
HDMI_D9	IO_L23P_T3U_N8_48	U34	HDMI 视频信号数据 9
HDMI_D10	IO_L24P_T3U_N10_48	V31	HDMI 视频信号数据 10
HDMI_D11	IO_L20P_T3L_N2_AD1P_48	W30	HDMI 视频信号数据 11
HDMI_D12	IO_L23N_T3U_N9_47	W29	HDMI 视频信号数据 12
HDMI_D13	IO_L23P_T3U_N8_47	V29	HDMI 视频信号数据 13
HDMI_D14	IO_L21P_T3L_N4_AD8P_47	W28	HDMI 视频信号数据 14
HDMI_D15	IO_L19N_T3L_N1_DBC_AD9N_47	V28	HDMI 视频信号数据 15
HDMI_D16	IO_L19P_T3L_N0_DBC_AD9P_47	V27	HDMI 视频信号数据 16
HDMI_D17	IO_L24N_T3U_N11_47	W26	HDMI 视频信号数据 17
HDMI_D18	IO_L24P_T3U_N10_47	V26	HDMI 视频信号数据 18
HDMI_D19	IO_L22N_T3U_N7_DBC_AD0N_47	U27	HDMI 视频信号数据 19
HDMI_D20	IO_L22P_T3U_N6_DBC_AD0P_47	U26	HDMI 视频信号数据 20
HDMI_D21	IO_L20N_T3L_N3_AD1N_47	U25	HDMI 视频信号数据 21
HDMI_D22	IO_L20P_T3L_N2_AD1P_47	U24	HDMI 视频信号数据 22
HDMI_D23	IO_T1U_N12_47	Y22	HDMI 视频信号数据 23
HDMI_SCL	IO_L21N_T3L_N5_AD8N_D07_65	R22	HDMI IIC 控制时钟
HDMI _SDA	IO_L21P_T3L_N4_AD8P_D06_65	R21	HDMI IIC 控制数据

表8-1 HDMI芯片引脚分配

九、千兆以太网接口

AXKU040 上有 2 路千兆以太网接口 ，GPHY 芯片采用 Micrel公司的 KSZ9031RNX 以 太网芯片为用户提供网络通信服务。 KSZ9031RNX 芯片支持 10/100/1000 Mbps 网络传输 速率，通过 RGMII 接口跟系统的 MAC 层进行数据通信。KSZ9031RNX 支持MDI/MDX 自适 应 ，各种速度自适应， Master/Slave 自适应 ，支持 MDIO 总线进行 PHY 的寄存器管理。

KSZ9031RNX 上电会检测一些特定的 IO 的电平状态，从而确定自己的工作模式。表 9-1 描述了 GPHY 芯片上电之后的默认设定信息

配置 Pin 脚	说明	配置值
PHYAD[2:0]	MDIO/MDC 模式的 PHY 地址	PHY Address 为 001
CLK125_EN	使能 125Mhz 时钟输出选择	使能
LED_MODE	LED 灯模式配置	单个 LED 灯模式
MODE0~MODE3	链路自适应和全双工配置	10/100/1000 自适应，兼容全双工、半双工

表9-1 芯片上电信息

当网络连接到千兆以太网时， PHY 芯片 KSZ9031RNX 的数据传输时通过 RGMII 总线通 信 ，传输时钟为 125Mhz ，数据在时钟的上升沿和下降样采样。

   当网络连接到百兆以太网时，PHY 芯片 KSZ9031RNX 的数据传输时通过 RMII 总线通信，传输时钟为 25Mhz。数据在时钟的上升沿和下降样采样。

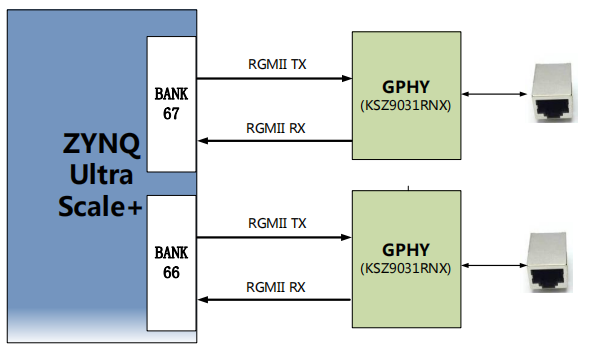

以太网 PHY 芯片连接示意如图 9-1:

图9-1 以太网 PHY 芯片连接

第 1 路千兆以太网 FPGA 引脚分配如下：

信号名称	引脚名	引脚号	备注
PHY1_GTXC	IO_L4N_T0U_N7_DBC_AD7N_66	A10	以太网 1 发送时钟
PHY1_TXD0	IO_L14N_T2L_N3_GC_66	G12	以太网 1 发送数据 bit0
PHY1_TXD1	IO_L2P_T0L_N2_66	B9	以太网 1 发送数据 bit1
PHY1_TXD2	IO_L2N_T0L_N3_66	A9	以太网 1 发送数据 bit2
PHY1_TXD3	IO_L4P_T0U_N6_DBC_AD7P_66	B10	以太网 1 发送数据 bit3
PHY1_TXEN	IO_L21N_T3L_N5_AD8N_66	B11	以太网 1 发送使能信号
PHY1_RXC	IO_L14P_T2L_N2_GC_66	H12	以太网 1 接收时钟
PHY1_RXD0	IO_L23P_T3U_N8_66	A13	以太网 1 接收数据 Bit0
PHY1_RXD1	IO_L20N_T3L_N3_AD1N_66	B12	以太网 1 接收数据 Bit1
PHY1_RXD2	IO_L23N_T3U_N9_66	A12	以太网 1 接收数据 Bit2
PHY1_RXD3	IO_L21P_T3L_N4_AD8P_66	C11	以太网 1 接收数据 Bit3
PHY1_RXDV	IO_L20P_T3L_N2_AD1P_66	C12	以太网 1 接收数据有效信号
PHY1_MDC	IO_T2U_N12_66	F12	以太网 1MDIO 管理时钟
PHY1_MDIO	IO_T3U_N12_66	E12	以太网 1MDIO 管理数据
PHY1_RESET	IO_T1U_N12_66	L9	以太网芯片复位

表9-1 第1路千兆以太网引脚分配

第2路千兆以太网 FPGA 引脚分配如下：

信号名称	引脚名	引脚号	备注
PHY2_GTXC	IO_L10P_T1U_N6_QBC_AD4P_67	B24	以太网 2 发送时钟
PHY2_TXD0	IO_L17P_T2U_N8_AD10P_67	B20	以太网 2 发送数据 bit0
PHY2_TXD1	IO_L17N_T2U_N9_AD10N_67	A20	以太网 2 发送数据 bit1
PHY2_TXD2	IO_L15P_T2L_N4_AD11P_67	B21	以太网 2 发送数据 bit2
PHY2_TXD3	IO_L15N_T2L_N5_AD11N_67	B22	以太网 2 发送数据 bit3
PHY2_TXEN	IO_L10N_T1U_N7_QBC_AD4N_67	A24	以太网 2 发送使能信号
PHY2_RXC	IO_L13P_T2L_N0_GC_QBC_67	D23	以太网 2 接收时钟
PHY2_RXD0	IO_L4P_T0U_N6_DBC_AD7P_67	B29	以太网 2 接收数据 Bit0
PHY2_RXD1	IO_L6N_T0U_N11_AD6N_67	A28	以太网 2 接收数据 Bit1
PHY2_RXD2	IO_L6P_T0U_N10_AD6P_67	A27	以太网 2 接收数据 Bit2
PHY2_RXD3	IO_L13N_T2L_N1_GC_QBC_67	C23	以太网 2 接收数据 Bit3
PHY2_RXDV	IO_L4N_T0U_N7_DBC_AD7N_67	A29	以太网 2 接收数据有效信号
PHY2_MDC	IO_T1U_N12_67	A23	以太网 2MDIO 管理时钟
PHY2_MDIO	IO_T2U_N12_67	A22	以太网 2MDIO 管理数据
PHY2_RESET	IO_T3U_N12_67	H22	以太网芯片复位

表9-2 第2路千兆以太网引脚分配

十、FMC 扩展口

AXKU040 开发板带有 2 路标准的 FMC LPC 的扩展口和 1 路标准的 FMC HPC 扩展口， 可以外接 XI LINX 或者我们黑金的各种 FMC 模块（ HDMI 输入输出模块 ，双目摄像头模块， 高速 AD 模块等等）。

LPC FMC1 扩展口有 33 对差分信号，分别连接到 FPGA 芯片的 BANK47, BANK48 的 IO 上， BANK47 和 BANK48 的 IO 电平为 1.8V ，不能修改 。 1 对速 GTH 收发器信号连接到 BNAK226 上。

LPC FMC2 扩展口有 33 对差分信号，分别连接到 FPGA 芯片的 BANK64 和 BANK65 的 IO 上 ，电平标准是由 BANK 的电压 VADJ 决定的 ，默认为+1.8V ，VADJ 这个电压可以通过 程序配置 PMIC 芯片 LP873220 来改变输出电压。 1 对速 GTH 收发器信号连接到 BNAK226 上。

FMC HPC 扩展口包含 57 对差分 IO 信号 ，分别连接 FPGA 芯片 BANK66， BANK67， BANK68，电压标准位 1.8V 。8 路高速 GTH 收发信号连接 FPGA 芯片 BANK227，BANK228 的 IO 上。

FPGA 和 FMC LPC 连接器的原理图如图 10-1 和 10-2 所示：

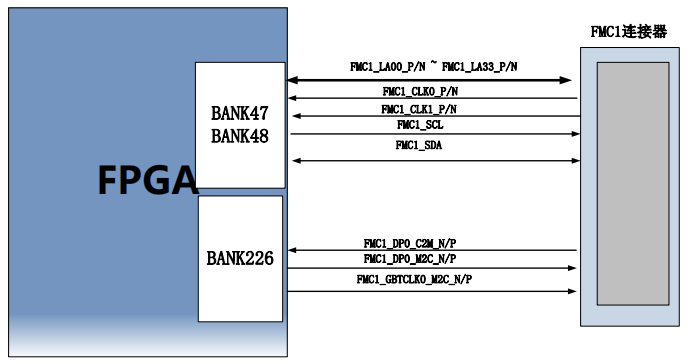

图10-1 LPC FMC1 连接示意图

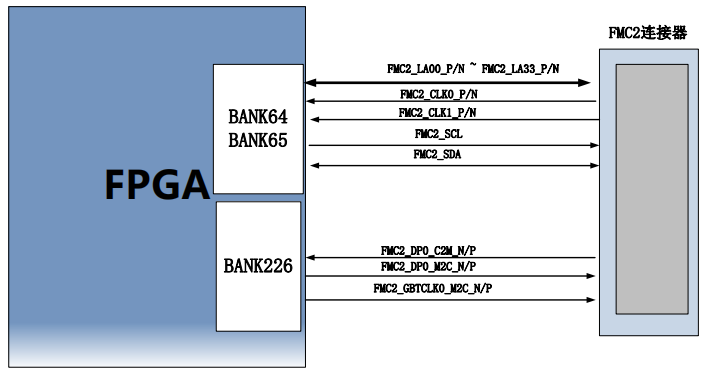

图10-2 LPC FMC2 连接示意图

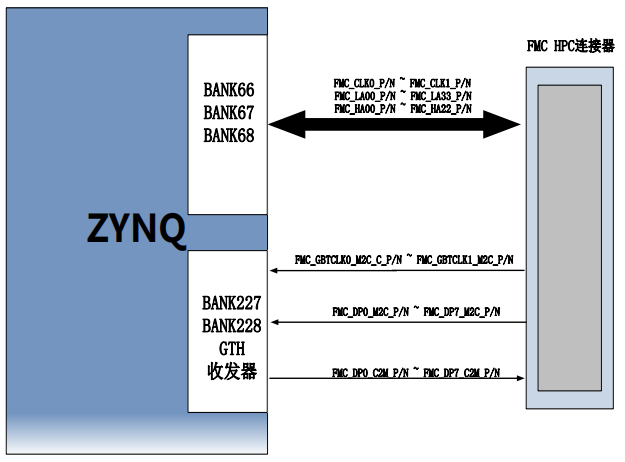

FPGA 和 FMC3 HPC 连接器的原理图如图 10-3 所示：

图10-3 HPC FMC3 连接示意图

第 1 路 FMC LPC 连接器引脚分配如下：

信号名称	FPGA 引脚名	FPGA 引 脚号	备注
FMC1_LPC_CLK0_P	IO_L11P_T1U_N8_GC_47	Y23	FMC参考第1路参考时 钟P
FMC1_LPC_CLK0_N	IO_L11N_T1U_N9_GC_47	AA23	FMC参考第1路参考时 钟N
FMC1_LPC_CLK1_P	IO_L11P_T1U_N8_GC_48	AD30	FMC参考第2路参考时 钟P
FMC1_LPC_CLK1_N	IO_L11N_T1U_N9_GC_48	AD31	FMC参考第2路参考时 钟N
FMC1_LPC_LA00_CC_P	IO_L12P_T1U_N10_GC_47	AA24	FMC参考第0路数据（时 钟）P
FMC1_LPC_LA00_CC_N	IO_L12N_T1U_N11_GC_47	AA25	FMC参考第0路数据（时 钟）N
FMC1_LPC_LA01_CC_P	IO_L13P_T2L_N0_GC_QBC_47	W23	FMC参考第1路数据（时钟）P
FMC1_LPC_LA01_CC_N	IO_L13N_T2L_N1_GC_QBC_47	W24	FMC参考第1路数据（时 钟）N
FMC1_LPC_LA02_P	IO_L10P_T1U_N6_QBC_AD4P_47	AB21	FMC参考第2路数据P
FMC1_LPC_LA02_N	IO_L10N_T1U_N7_QBC_AD4N_47	AC21	FMC参考第2路数据N
FMC1_LPC_LA03_P	IO_L8P_T1L_N2_AD5P_47	AC22	FMC参考第3路数据P
FMC1_LPC_LA03_N	IO_L8N_T1L_N3_AD5N_47	AC23	FMC参考第3路数据N
FMC1_LPC_LA04_P	IO_L7P_T1L_N0_QBC_AD13P_47	AA22	FMC参考第4路数据P
FMC1_LPC_LA04_N	IO_L7N_T1L_N1_QBC_AD13N_47	AB22	FMC参考第4路数据N
FMC1_LPC_LA05_P	IO_L2P_T0L_N2_47	AD25	FMC参考第5路数据P
FMC1_LPC_LA05_N	IO_L2N_T0L_N3_47	AD26	FMC参考第5路数据N
FMC1_LPC_LA06_P	IO_L3P_T0L_N4_AD15P_47	AB24	FMC参考第6路数据P
FMC1_LPC_LA06_N	IO_L3N_T0L_N5_AD15N_47	AC24	FMC参考第6路数据N
FMC1_LPC_LA07_P	IO_L6P_T0U_N10_AD6P_47	AB25	FMC参考第7路数据P
FMC1_LPC_LA07_N	IO_L6N_T0U_N11_AD6N_47	AB26	FMC参考第7路数据N
FMC1_LPC_LA08_P	IO_L4P_T0U_N6_DBC_AD7P_47	AC26	FMC参考第8路数据P
FMC1_LPC_LA08_N	IO_L4N_T0U_N7_DBC_AD7N_47	AC27	FMC参考第8路数据N
FMC1_LPC_LA09_P	IO_L1P_T0L_N0_DBC_47	Y26	FMC参考第9路数据P
FMC1_LPC_LA09_N	IO_L1N_T0L_N1_DBC_47	Y27	FMC参考第9路数据N
FMC1_LPC_LA10_P	IO_L5P_T0U_N8_AD14P_47	AA27	FMC参考第10路数据P
FMC1_LPC_LA10_N	IO_L5N_T0U_N9_AD14N_47	AB27	FMC参考第10路数据N
FMC1_LPC_LA11_P	IO_L18P_T2U_N10_AD2P_47	V21	FMC参考第11路数据P
FMC1_LPC_LA11_N	IO_L18N_T2U_N11_AD2N_47	W21	FMC参考第11路数据N
FMC1_LPC_LA12_P	IO_L9P_T1L_N4_AD12P_47	AA20	FMC参考第12路数据P
FMC1_LPC_LA12_N	IO_L9N_T1L_N5_AD12N_47	AB20	FMC参考第12路数据N
FMC1_LPC_LA13_P	IO_L14P_T2L_N2_GC_47	W25	FMC参考第13路数据P
FMC1_LPC_LA13_N	IO_L14N_T2L_N3_GC_47	Y25	FMC参考第13路数据N
FMC1_LPC_LA14_P	IO_L16P_T2U_N6_QBC_AD3P_47	V22	FMC参考第14路数据P
FMC1_LPC_LA14_N	IO_L16N_T2U_N7_QBC_AD3N_47	V23	FMC参考第14路数据N
FMC1_LPC_LA15_P	IO_L17P_T2U_N8_AD10P_47	T22	FMC参考第15路数据P
FMC1_LPC_LA15_N	IO_L17N_T2U_N9_AD10N_47	T23	FMC参考第15路数据N
FMC1_LPC_LA16_P	IO_L15P_T2L_N4_AD11P_47	U21	FMC参考第16路数据P
FMC1_LPC_LA16_N	IO_L15N_T2L_N5_AD11N_47	U22	FMC参考第16路数据N
FMC1_LPC_LA17_CC_P	IO_L12P_T1U_N10_GC_48	AC31	FMC参考第17路数据 （时钟） P
FMC1_LPC_LA17_CC_N	IO_L12N_T1U_N11_GC_48	AC32	FMC参考第17路数据 （时钟） N
FMC1_LPC_LA18_CC_P	IO_L13P_T2L_N0_GC_QBC_48	AA32	FMC参考第18路数据 （时钟） P
FMC1_LPC_LA18_CC_N	IO_L13N_T2L_N1_GC_QBC_48	AB32	FMC参考第18路数据 （时钟） N
FMC1_LPC_LA19_P	IO_L7P_T1L_N0_QBC_AD13P_48	AG31	FMC参考第19路数据P
FMC1_LPC_LA19_N	IO_L7N_T1L_N1_QBC_AD13N_48	AG32	FMC参考第19路数据N
FMC1_LPC_LA20_P	IO_L6P_T0U_N10_AD6P_48	AF30	FMC参考第20路数据P
FMC1_LPC_LA20_N	IO_L6N_T0U_N11_AD6N_48	AG30	FMC参考第20路数据N
FMC1_LPC_LA21_P	IO_L10P_T1U_N6_QBC_AD4P_48	AE33	FMC参考第21路数据P
FMC1_LPC_LA21_N	IO_L10N_T1U_N7_QBC_AD4N_48	AF34	FMC参考第21路数据N
FMC1_LPC_LA22_P	IO_L8P_T1L_N2_AD5P_48	AF33	FMC参考第22路数据P
FMC1_LPC_LA22_N	IO_L8N_T1L_N3_AD5N_48	AG34	FMC参考第22路数据N
FMC1_LPC_LA23_P	IO_L4P_T0U_N6_DBC_AD7P_48	AF29	FMC参考第23路数据P
FMC1_LPC_LA23_N	IO_L4N_T0U_N7_DBC_AD7N_48	AG29	FMC参考第23路数据N
FMC1_LPC_LA24_P	IO_L15P_T2L_N4_AD11P_48	AC34	FMC参考第24路数据P
FMC1_LPC_LA24_N	IO_L15N_T2L_N5_AD11N_48	AD34	FMC参考第24路数据N
FMC1_LPC_LA25_P	IO_L9P_T1L_N4_AD12P_48	AE32	FMC参考第25路数据P
FMC1_LPC_LA25_N	IO_L9N_T1L_N5_AD12N_48	AF32	FMC参考第25路数据N
FMC1_LPC_LA26_P	IO_L16P_T2U_N6_QBC_AD3P_48	AA29	FMC参考第26路数据P
FMC1_LPC_LA26_N	IO_L16N_T2U_N7_QBC_AD3N_48	AB29	FMC参考第26路数据N
FMC1_LPC_LA27_P	IO_L14P_T2L_N2_GC_48	AB30	FMC参考第27路数据P
FMC1_LPC_LA27_N	IO_L14N_T2L_N3_GC_48	AB31	FMC参考第27路数据N
FMC1_LPC_LA28_P	IO_L17P_T2U_N8_AD10P_48	AA34	FMC参考第28路数据P
FMC1_LPC_LA28_N	IO_L17N_T2U_N9_AD10N_48	AB34	FMC参考第28路数据N
FMC1_LPC_LA29_P	IO_L18P_T2U_N10_AD2P_48	AC33	FMC参考第29路数据P
FMC1_LPC_LA29_N	IO_L18N_T2U_N11_AD2N_48	AD33	FMC参考第29路数据N
FMC1_LPC_LA30_P	IO_L2P_T0L_N2_48	AE28	FMC参考第30路数据P
FMC1_LPC_LA30_N	IO_L2N_T0L_N3_48	AF28	FMC参考第30路数据N
FMC1_LPC_LA31_P	IO_L5P_T0U_N8_AD14P_48	AD29	FMC参考第31路数据P
FMC1_LPC_LA31_N	IO_L5N_T0U_N9_AD14N_48	AE30	FMC参考第31路数据N
FMC1_LPC_LA32_P	IO_L1P_T0L_N0_DBC_48	AE27	FMC参考第32路数据P
FMC1_LPC_LA32_N	IO_L1N_T0L_N1_DBC_48	AF27	FMC参考第32路数据N
FMC1_LPC_LA33_P	IO_L3P_T0L_N4_AD15P_48	AC28	FMC参考第33路数据P
FMC1_LPC_LA33_N	IO_L3N_T0L_N5_AD15N_48	AD28	FMC参考第33路数据N
FMC1_LPC_SCL	IO_T2U_N12_47	Y21	FMC I2C总线时钟
FMC1_LPC_SDA	IO_T3U_N12_47	U29	FMC I2C总线数据

表10-1 第一路LPC FMC引脚分配

第 2 路 FMC LPC 连接器引脚分配如下：

信号名称	FPGA 引脚名	FPGA 引脚号	备注
FMC2_LPC_CLK0_P	IO_L11P_T1U_N8_GC_64	AG12	FMC参考第1路参考时钟 P
FMC2_LPC_CLK0_N	IO_L11N_T1U_N9_GC_64	AH12	FMC参考第1路参考时钟 N
FMC2_LPC_CLK1_P	IO_L13P_T2L_N0_GC_ QBC_A06_D22_65	P26	FMC参考第2路参考时钟 P
FMC2_LPC_CLK1_N	IO_L13N_T2L_N1_GC_ QBC_A07_D23_65	N26	FMC参考第2路参考时钟 N
FMC2_LPC_LA00_CC_P	IO_L12P_T1U_N10_GC_64	AG11	FMC参考第0路数据（时 钟）P
FMC2_LPC_LA00_CC_N	IO_L12N_T1U_N11_GC_64	AH11	FMC参考第0路数据（时 钟）N
FMC2_LPC_LA01_CC_P	IO_L13P_T2L_N0_GC_QBC_64	AF10	FMC参考第1路数据（时 钟）P
FMC2_LPC_LA01_CC_N	IO_L13N_T2L_N1_GC_QBC_64	AG10	FMC参考第1路数据（时 钟）N
FMC2_LPC_LA02_P	IO_L2P_T0L_N2_64	AN13	FMC参考第2路数据P
FMC2_LPC_LA02_N	IO_L2N_T0L_N3_64	AP13	FMC参考第2路数据N
FMC2_LPC_LA03_P	IO_L6P_T0U_N10_AD6P_64	AK13	FMC参考第3路数据P
FMC2_LPC_LA03_N	IO_L6N_T0U_N11_AD6N_64	AL13	FMC参考第3路数据N
FMC2_LPC_LA04_P	IO_L10P_T1U_N6_QBC_AD4P_64	AD11	FMC参考第4路数据P
FMC2_LPC_LA04_N	IO_L10N_T1U_N7_QBC_AD4N_64	AE11	FMC参考第4路数据N
FMC2_LPC_LA05_P	IO_L4P_T0U_N6_DBC_AD7P_64	AM12	FMC参考第5路数据P
FMC2_LPC_LA05_N	IO_L4N_T0U_N7_DBC_AD7N_64	AN12	FMC参考第5路数据N
FMC2_LPC_LA06_P	IO_L8P_T1L_N2_AD5P_64	AH13	FMC参考第6路数据P
FMC2_LPC_LA06_N	IO_L8N_T1L_N3_AD5N_64	AJ13	FMC参考第6路数据N
FMC2_LPC_LA07_P	IO_L14P_T2L_N2_GC_64	AF9	FMC参考第7路数据P
FMC2_LPC_LA07_N	IO_L14N_T2L_N3_GC_64	AG9	FMC参考第7路数据N
FMC2_LPC_LA08_P	IO_L16P_T2U_N6_QBC_AD3P_64	AD10	FMC参考第8路数据P
FMC2_LPC_LA08_N	IO_L16N_T2U_N7_QBC_AD3N_64	AE10	FMC参考第8路数据N
FMC2_LPC_LA09_P	IO_L9P_T1L_N4_AD12P_64	AE12	FMC参考第9路数据P
FMC2_LPC_LA09_N	IO_L9N_T1L_N5_AD12N_64	AF12	FMC参考第9路数据N
FMC2_LPC_LA10_P	IO_L5P_T0U_N8_AD14P_64	AK12	FMC参考第10路数据P
FMC2_LPC_LA10_N	IO_L5N_T0U_N9_AD14N_64	AL12	FMC参考第10路数据N
FMC2_LPC_LA11_P	IO_L17P_T2U_N8_AD10P_64	AD9	FMC参考第11路数据P
FMC2_LPC_LA11_N	IO_L17N_T2U_N9_AD10N_64	AD8	FMC参考第11路数据N
FMC2_LPC_LA12_P	IO_L7P_T1L_N0_QBC_AD13P_64	AE13	FMC参考第12路数据P
FMC2_LPC_LA12_N	IO_L7N_T1L_N1_QBC_AD13N_64	AF13	FMC参考第12路数据N
FMC2_LPC_LA13_P	IO_L1P_T0L_N0_DBC_64	AP11	FMC参考第13路数据P
FMC2_LPC_LA13_N	IO_L1N_T0L_N1_DBC_64	AP10	FMC参考第13路数据N
FMC2_LPC_LA14_P	IO_L18P_T2U_N10_AD2P_64	AH9	FMC参考第14路数据P
FMC2_LPC_LA14_N	IO_L18N_T2U_N11_AD2N_64	AH8	FMC参考第14路数据N
FMC2_LPC_LA15_P	IO_L15P_T2L_N4_AD11P_64	AE8	FMC参考第15路数据P
FMC2_LPC_LA15_N	IO_L15N_T2L_N5_AD11N_64	AF8	FMC参考第15路数据N
FMC2_LPC_LA16_P	IO_L3P_T0L_N4_AD15P_64	AM11	FMC参考第16路数据P
FMC2_LPC_LA16_N	IO_L3N_T0L_N5_AD15N_64	AN11	FMC参考第16路数据N
FMC2_LPC_LA17_CC_P	IO_L12P_T1U_N10_GC_A08_D24_6 5	N24	FMC参考第17路数据（时 钟）P
FMC2_LPC_LA17_CC_N	IO_L12N_T1U_N11_GC_A09_D25_6 5	M24	FMC参考第17路数据（时 钟）N
FMC2_LPC_LA18_CC_P	IO_L11P_T1U_N8_GC_A10_D26_65	M25	FMC参考第18路数据（时 钟）P
FMC2_LPC_LA18_CC_N	IO_L11N_T1U_N9_GC_A11_D27_65	M26	FMC参考第18路数据（时 钟）N
FMC2_LPC_LA19_P	IO_L15P_T2L_N4_AD11P_A02_D18_65	T27	FMC参考第19路数据P
FMC2_LPC_LA19_N	IO_L15N_T2L_N5_AD11N_A03_D1 9_65	R27	FMC参考第19路数据N
FMC2_LPC_LA20_P	IO_L16P_T2U_N6_QBC_AD3P_A00_ D16_65	T24	FMC参考第20路数据P
FMC2_LPC_LA20_N	IO_L16N_T2U_N7_QBC_AD3N_A01 D17_65	T25	FMC参考第20路数据N
FMC2_LPC_LA21_P	IO_L18P_T2U_N10_AD2P_D12_65	R23	FMC参考第21路数据P
FMC2_LPC_LA21_N	IO_L18N_T2U_N11_AD2N_D13_65	P23	FMC参考第21路数据N
FMC2_LPC_LA22_P	IO_L17P_T2U_N8_AD10P_D14_65	R25	FMC参考第22路数据P
FMC2_LPC_LA22_N	IO_L17N_T2U_N9_AD10N_D15_65	R26	FMC参考第22路数据N
FMC2_LPC_LA23_P	IO_L19P_T3L_N0_DBC_AD9P_D10_ 65	N22	FMC参考第23路数据P
FMC2_LPC_LA23_N	IO_L19N_T3L_N1_DBC_AD9N_D11_65	M22	FMC参考第23路数据N
FMC2_LPC_LA24_P	IO_L9P_T1L_N4_AD12P_A14_D30_ 65	L25	FMC参考第24路数据P
FMC2_LPC_LA24_N	IO_L9N_T1L_N5_AD12N_A15_D31_ 65	K25	FMC参考第24路数据N
FMC2_LPC_LA25_P	IO_L7P_T1L_N0_QBC_AD13P_A18_ 65	M27	FMC参考第25路数据P
FMC2_LPC_LA25_N	IO_L7N_T1L_N1_QBC_AD13N_A19_65	L27	FMC参考第25路数据N
FMC2_LPC_LA26_P	IO_L8P_T1L_N2_AD5P_A16_65	L23	FMC参考第26路数据P
FMC2_LPC_LA26_N	IO_L8N_T1L_N3_AD5N_A17_65	L24	FMC参考第26路数据N
FMC2_LPC_LA27_P	IO_L10P_T1U_N6_QBC_ A12_D28_65	L22	FMC参考第27路数据P
FMC2_LPC_LA27_N	IO_L10N_T1U_N7_QBCA13_D29_6 5	K23	FMC参考第27路数据N
FMC2_LPC_LA28_P	IO_L5P_T0U_N8_AD14P_A22_65	J26	FMC参考第28路数据P
FMC2_LPC_LA28_N	IO_L5N_T0U_N9_AD14N_A23_65	H26	FMC参考第28路数据N
FMC2_LPC_LA29_P	IO_L3P_T0L_N4_AD15P_A26_65	K26	FMC参考第29路数据P
FMC2_LPC_LA29_N	IO_L3N_T0L_N5_AD15N_A27_65	K27	FMC参考第29路数据N
FMC2_LPC_LA30_P	IO_L2P_T0L_N2_FOE B 65	G25	FMC参考第30路数据P
FMC2_LPC_LA30_N	IO_L2N_T0L_N3_FWE_FCS2 B 65	G26	FMC参考第30路数据N
FMC2_LPC_LA31_P	IO_L1P_T0L_N0_DBC_RS0_65	H27	FMC参考第31路数据P
FMC2_LPC_LA31_N	IO_L1N_T0L_N1_DBC_RS1_65	G27	FMC参考第31路数据N
FMC2_LPC_LA32_P	IO_L6P_T0U_N10_AD6P_A20_65	J23	FMC参考第32路数据P
FMC2_LPC_LA32_N	IO_L6N_T0U_N11_AD6N_A21_65	H24	FMC参考第32路数据N
FMC2_LPC_LA33_P	IO_L4P_T0U_N6_DBC_AD7P_A24_6 5	J24	FMC参考第33路数据P
FMC2_LPC_LA33_N	IO_L4N_T0U_N7_DBC_AD7N_A25_65	J25	FMC参考第33路数据N
FMC2_LPC_SCL	IO_T0U_N12_A28_65	H23	FMC I2C总线时钟
FMC2_LPC_SDA	IO_T1U_N12_PERSTN1_65	N23	FMC I2C总线数据
FMC2_DP0_C2M_P	MGTHTXP1_226	W4	收发器数据输出P
FMC2_DP0_C2M_N	MGTHTXN1_226	W3	收发器数据输出N
FMC2_DP0_M2C_P	MGTHRXP1_226	V2	收发器数据输入P
FMC2_DP0_M2C_N	MGTHRXN1_226	V1	收发器数据输入N
FMC2_GBTCLK0_M2C_P	MGTREFCLK1P_226	T6	收发器参考时钟P
FMC2_GBTCLK0_M2C_N	MGTREFCLK1N_226	T5	收发器参考时钟N

表10-2 第二路LPC FMC引脚分配

第 3 路 FMC HPC 连接器引脚分配如下：

信号名	FPGA 引脚名	FPGA 引脚号	备注
FMC_HPC_CLK0_M2C_P	IO_L11P_T1U_N8_GC_67	E25	FMC 第 0 路输入参考时钟 P
FMC_HPC_CLK0_M2C_N	IO_L11N_T1U_N9_GC_67	D25	FMC 第 0 路输入参考时钟 N
FMC_HPC_CLK1_M2C_P	IO_L12P_T1U_N10_GC_66	G10	FMC 第 1 路输入参考时钟 P
FMC_HPC_CLK1_M2C_N	IO_L12N_T1U_N11_GC_66	F10	FMC 第 1 路输入参考时钟 N
FMC_HPC_LA00_CC_P	IO_L12P_T1U_N10_GC_67	D24	FMC LA 第 0 路数据（时钟） P
FMC_HPC_LA00_CC_N	IO_L12N_T1U_N11_GC_67	C24	FMC LA 第 0 路数据（时钟） N
FMC_HPC_LA01_CC_P	IO_L14P_T2L_N2_GC_67	E22	FMC LA 第 1 路数据（时钟） P
FMC_HPC_LA01_CC_N	IO_L14N_T2L_N3_GC_67	E23	FMC LA 第 1 路数据（时钟） N
FMC_HPC_LA02_P	IO_L3P_T0L_N4_AD15P_67	E28	FMC LA 第 2 路数据 P
FMC_HPC_LA02_N	IO_L3N_T0L_N5_AD15N_67	D29	FMC LA 第 2 路数据 N
FMC_HPC_LA03_P	IO_L5P_T0U_N8_AD14P_67	D28	FMC LA 第 3 路数据 P
FMC_HPC_LA03_N	IO_L5N_T0U_N9_AD14N_67	C28	FMC LA 第 3 路数据 N
FMC_HPC_LA04_P	IO_L2P_T0L_N2_67	C27	FMC LA 第 4 路数据 P
FMC_HPC_LA04_N	IO_L2N_T0L_N3_67	B27	FMC LA 第 4 路数据 N
FMC_HPC_LA05_P	IO_L8P_T1L_N2_AD5P_67	B25	FMC LA 第 5 路数据 P
FMC_HPC_LA05_N	IO_L8N_T1L_N3_AD5N_67	A25	FMC LA 第 5 路数据 N
FMC_HPC_LA06_P	IO_L9P_T1L_N4_AD12P_67	C26	FMC LA 第 6 路数据 P
FMC_HPC_LA06_N	IO_L9N_T1L_N5_AD12N_67	B26	FMC LA 第 6 路数据 N
FMC_HPC_LA07_P	IO_L1P_T0L_N0_DBC_67	F27	FMC LA 第 7 路数据 P
FMC_HPC_LA07_N	IO_L1N_T0L_N1_DBC_67	E27	FMC LA 第 7 路数据 N
FMC_HPC_LA08_P	IO_L7P_T1L_N0_QBC_AD13P_67	E26	FMC LA 第 8 路数据 P
FMC_HPC_LA08_N	IO_L7N_T1L_N1_QBC_AD13N_67	D26	FMC LA 第 8 路数据 N
FMC_HPC_LA09_P	IO_L19P_T3L_N0_DBC_AD9P_67	G24	FMC LA 第 9 路数据 P
FMC_HPC_LA09_N	IO_L19N_T3L_N1_DBC_AD9N_67	F25	FMC LA 第 9 路数据 N
FMC_HPC_LA10_P	IO_L21P_T3L_N4_AD8P_67	F23	FMC LA 第 10 路数据 P
FMC_HPC_LA10_N	IO_L21N_T3L_N5_AD8N_67	F24	FMC LA 第 10 路数据 N
FMC_HPC_LA11_P	IO_L18P_T2U_N10_AD2P_67	D20	FMC LA 第 11 路数据 P
FMC_HPC_LA11_N	IO_L18N_T2U_N11_AD2N_67	D21	FMC LA 第 11 路数据 N
FMC_HPC_LA12_P	IO_L16P_T2U_N6_QBC_AD3P_67	C21	FMC LA 第 12 路数据 P
FMC_HPC_LA12_N	IO_L16N_T2U_N7_QBC_AD3N_67	C22	FMC LA 第 12 路数据 N
FMC_HPC_LA13_P	IO_L20P_T3L_N2_AD1P_67	E20	FMC LA 第 13 路数据 P
FMC_HPC_LA13_N	IO_L20N_T3L_N3_AD1N_67	E21	FMC LA 第 13 路数据 N
FMC_HPC_LA14_P	IO_L23P_T3U_N8_67	G22	FMC LA 第 14 路数据 P
FMC_HPC_LA14_N	IO_L23N_T3U_N9_67	F22	FMC LA 第 14 路数据 N
FMC_HPC_LA15_P	IO_L24P_T3U_N10_67	H21	FMC LA 第 15 路数据 P
FMC_HPC_LA15_N	IO_L24N_T3U_N11_67	G21	FMC LA 第 15 路数据 N
FMC_HPC_LA16_P	IO_L22P_T3U_N6_DBC_AD0P_67	G20	FMC LA 第 16 路数据 P
FMC_HPC_LA16_N	IO_L22N_T3U_N7_DBC_AD0N_67	F20	FMC LA 第 16 路数据 N
FMC_HPC_LA17_CC_P	IO_L11P_T1U_N8_GC_66	G9	FMC LA 第 17 路数据（时 钟）P
FMC_HPC_LA17_CC_N	IO_L11N_T1U_N9_GC_66	F9	FMC LA 第 17 路数据（时 钟）N
FMC_HPC_LA18_CC_P	IO_L13P_T2L_N0_GC_QBC_66	H11	FMC LA 第 18 路数据（时 钟）P
FMC_HPC_LA18_CC_N	IO_L13N_T2L_N1_GC_QBC_66	G11	FMC LA 第 18 路数据（时 钟）N
FMC_HPC_LA19_P	IO_L22P_T3U_N6_DBC_AD0P_66	F13	FMC LA 第 19 路数据 P
FMC_HPC_LA19_N	IO_L22N_T3U_N7_DBC_AD0N_66	E13	FMC LA 第 19 路数据 N
FMC_HPC_LA20_P	IO_L24P_T3U_N10_66	D13	FMC LA 第 20 路数据 P
FMC_HPC_LA20_N	IO_L24N_T3U_N11_66	C13	FMC LA 第 20 路数据 N
FMC_HPC_LA21_P	IO_L5P_T0U_N8_AD14P_66	D9	FMC LA 第 21 路数据 P
FMC_HPC_LA21_N	IO_L5N_T0U_N9_AD14N_66	C9	FMC LA 第 21 路数据 N
FMC_HPC_LA22_P	IO_L6P_T0U_N10_AD6P_66	E10	FMC LA 第 22 路数据 P
FMC_HPC_LA22_N	IO_L6N_T0U_N11_AD6N_66	D10	FMC LA 第 22 路数据 N
FMC_HPC_LA23_P	IO_L19P_T3L_N0_DBC_AD9P_66	E11	FMC LA 第 23 路数据 P
FMC_HPC_LA23_N	IO_L19N_T3L_N1_DBC_AD9N_66	D11	FMC LA 第 23 路数据 N
FMC_HPC_LA24_P	IO_L15P_T2L_N4_AD11P_66	K11	FMC LA 第 24 路数据 P
FMC_HPC_LA24_N	IO_L15N_T2L_N5_AD11N_66	J11	FMC LA 第 24 路数据 N
FMC_HPC_LA25_P	IO_L1P_T0L_N0_DBC_66	F8	FMC LA 第 25 路数据 P
FMC_HPC_LA25_N	IO_L1N_T0L_N1_DBC_66	E8	FMC LA 第 25 路数据 N
FMC_HPC_LA26_P	IO_L18P_T2U_N10_AD2P_66	J13	FMC LA 第 26 路数据 P
FMC_HPC_LA26_N	IO_L18N_T2U_N11_AD2N_66	H13	FMC LA 第 26 路数据 N
FMC_HPC_LA27_P	IO_L3P_T0L_N4_AD15P_66	D8	FMC LA 第 27 路数据 P
FMC_HPC_LA27_N	IO_L3N_T0L_N5_AD15N_66	C8	FMC LA 第 27 路数据 N
FMC_HPC_LA28_P	IO_L9P_T1L_N4_AD12P_66	J8	FMC LA 第 28 路数据 P
FMC_HPC_LA28_N	IO_L9N_T1L_N5_AD12N_66	H8	FMC LA 第 28 路数据 N
FMC_HPC_LA29_P	IO_L8P_T1L_N2_AD5P_66	J9	FMC LA 第 29 路数据 P
FMC_HPC_LA29_N	IO_L8N_T1L_N3_AD5N_66	H9	FMC LA 第 29 路数据 N
FMC_HPC_LA30_P	IO_L7P_T1L_N0_QBC_AD13P_66	L8	FMC LA 第 30 路数据 P
FMC_HPC_LA30_N	IO_L7N_T1L_N1_QBC_AD13N_66	K8	FMC LA 第 30 路数据 N
FMC_HPC_LA31_P	IO_L10P_T1U_N6_QBC_AD4P_66	K10	FMC LA 第 31 路数据 P
FMC_HPC_LA31_N	IO_L10N_T1U_N7_QBC_AD4N_66	J10	FMC LA 第 31 路数据 N
FMC_HPC_LA32_P	IO_L16P_T2U_N6_QBC_AD3P_66	L13	FMC LA 第 32 路数据 P
FMC_HPC_LA32_N	IO_L16N_T2U_N7_QBC_AD3N_66	K13	FMC LA 第 32 路数据 N
FMC_HPC_LA33_P	IO_L17P_T2U_N8_AD10P_66	L12	FMC LA 第 33 路数据 P
FMC_HPC_LA33_N	IO_L17N_T2U_N9_AD10N_66	K12	FMC LA 第 33 路数据 N
FMC_HA00_CC_P	IO_L12P_T1U_N10_GC_68	E18	FMC HA 第 0 路数据（时钟） P
FMC_HA00_CC_N	IO_L12N_T1U_N11_GC_68	E17	FMC HA 第 0 路数据（时钟） N
FMC_HA01_CC_P	IO_L11P_T1U_N8_GC_68	E16	FMC HA 第 1 路数据（时钟） P
FMC_HA01_CC_N	IO_L11N_T1U_N9_GC_68	D16	FMC HA 第 1 路数据（时钟） N
FMC_HA02_P	IO_L18P_T2U_N10_AD2P_68	H19	FMC HA 第 2 路数据 P
FMC_HA02_N	IO_L18N_T2U_N11_AD2N_68	H18	FMC HA 第 2 路数据 N
FMC_HA03_P	IO_L24P_T3U_N10_68	L19	FMC HA 第 3 路数据 P
FMC_HA03_N	IO_L24N_T3U_N11_68	L18	FMC HA 第 3 路数据 N
FMC_HA04_P	IO_L16P_T2U_N6_QBC_AD3P_68	G19	FMC HA 第 4 路数据 P
FMC_HA04_N	IO_L16N_T2U_N7_QBC_AD3N_68	F19	FMC HA 第 4 路数据 N
FMC_HA05_P	IO_L10P_T1U_N6_QBC_AD4P_68	D19	FMC HA 第 5 路数据 P
FMC_HA05_N	IO_L10N_T1U_N7_QBC_AD4N_68	D18	FMC HA 第 5 路数据 N
FMC_HA06_P	IO_L23P_T3U_N8_68	K16	FMC HA 第 6 路数据 P
FMC_HA06_N	IO_L23N_T3U_N9_68	J16	FMC HA 第 6 路数据 N
FMC_HA07_P	IO_L14P_T2L_N2_GC_68	F18	FMC HA 第 7 路数据 P
FMC_HA07_N	IO_L14N_T2L_N3_GC_68	F17	FMC HA 第 7 路数据 N
FMC_HA08_P	IO_L20P_T3L_N2_AD1P_68	K18	FMC HA 第 8 路数据 P
FMC_HA08_N	IO_L20N_T3L_N3_AD1N_68	K17	FMC HA 第 8 路数据 N
FMC_HA09_P	IO_L22P_T3U_N6_DBC_AD0P_68	J19	FMC HA 第 9 路数据 P
FMC_HA09_N	IO_L22N_T3U_N7_DBC_AD0N_68	J18	FMC HA 第 9 路数据 N
FMC_HA10_P	IO_L9P_T1L_N4_AD12P_68	F15	FMC HA 第 10 路数据 P
FMC_HA10_N	IO_L9N_T1L_N5_AD12N_68	F14	FMC HA 第 10 路数据 N
FMC_HA11_P	IO_L21P_T3L_N4_AD8P_68	L15	FMC HA 第 11 路数据 P
FMC_HA11_N	IO_L21N_T3L_N5_AD8N_68	K15	FMC HA 第 11 路数据 N
FMC_HA12_P	IO_L19P_T3L_N0_DBC_AD9P_68	J15	FMC HA 第 12 路数据 P
FMC_HA12_N	IO_L19N_T3L_N1_DBC_AD9N_68	J14	FMC HA 第 12 路数据 N
FMC_HA13_P	IO_L1P_T0L_N0_DBC_68	B14	FMC HA 第 13 路数据 P
FMC_HA13_N	IO_L1N_T0L_N1_DBC_68	A14	FMC HA 第 13 路数据 N
FMC_HA14_P	IO_L3P_T0L_N4_AD15P_68	B15	FMC HA 第 14 路数据 P
FMC_HA14_N	IO_L3N_T0L_N5_AD15N_68	A15	FMC HA 第 14 路数据 N
FMC_HA15_P	IO_L4P_T0U_N6_DBC_AD7P_68	C19	FMC HA 第 15 路数据 P
FMC_HA15_N	IO_L4N_T0U_N7_DBC_AD7N_68	B19	FMC HA 第 15 路数据 N
FMC_HA16_P	IO_L2P_T0L_N2_68	A19	FMC HA 第 16 路数据 P
FMC_HA16_N	IO_L2N_T0L_N3_68	A18	FMC HA 第 16 路数据 N
FMC_HA17_CC_P	IO_L13P_T2L_N0_GC_QBC_68	G17	FMC HA 第 17 路数据（时 钟）P
FMC_HA17_CC_N	IO_L13N_T2L_N1_GC_QBC_68	G16	FMC HA 第 17 路数据（时 钟）N
FMC_HA18_P	IO_L17P_T2U_N8_AD10P_68	H17	FMC HA 第 18 路数据 P
FMC_HA18_N	IO_L17N_T2U_N9_AD10N_68	H16	FMC HA 第 18 路数据 N
FMC_HA19_P	IO_L5P_T0U_N8_AD14P_68	B17	FMC HA 第 19 路数据 P
FMC_HA19_N	IO_L5N_T0U_N9_AD14N_68	B16	FMC HA 第 19 路数据 N
FMC_HA20_P	IO_L6P_T0U_N10_AD6P_68	C18	FMC HA 第 20 路数据 P
FMC_HA20_N	IO_L6N_T0U_N11_AD6N_68	C17	FMC HA 第 20 路数据 N
FMC_HA21_P	IO_L8P_T1L_N2_AD5P_68	E15	FMC HA 第 21 路数据 P
FMC_HA21_N	IO_L8N_T1L_N3_AD5N_68	D15	FMC HA 第 21 路数据 N
FMC_HA22_P	IO_L7P_T1L_N0_QBC_AD13P_68	D14	FMC HA 第 22 路数据 P
FMC_HA22_N	IO_L7N_T1L_N1_QBC_AD13N_68	C14	FMC HA 第 22 路数据 N
FMC_HA23_P	IO_L15P_T2L_N4_AD11P_68	G15	FMC HA 第 23 路数据 P
FMC_HA23_N	IO_L15N_T2L_N5_AD11N_68	G14	FMC HA 第 23 路数据 N
FMC_HPC_SCL	IO_T1U_N12_68	C16	FMC I2C 总线时钟
FMC_HPC_SDA	IO_T2U_N12_68	H14	FMC I2C 总线数据
FMC_GBTCLK0_M2C_P	MGTREFCLK0P_228	K6	收发器参考时钟 0 输入 P
FMC_GBTCLK0_M2C_N	MGTREFCLK0N_228	K5	收发器参考时钟 0 输入 N
FMC_GBTCLK1_M2C_P	MGTREFCLK0P_227	P6	收发器参考时钟 1 输入 P
FMC_GBTCLK1_M2C_N	MGTREFCLK0N_227	P5	收发器参考时钟 1 输入 N
FMC_DP0_M2C_P	MGTHRXP3_228	A4	收发器数据 0 输入 P
FMC_DP0_M2C_N	MGTHRXN3_228	A3	收发器数据 0 输入 N
FMC_DP1_M2C_P	MGTHRXP2_228	B2	收发器数据 1 输入 P
FMC_DP1_M2C_N	MGTHRXN2_228	B1	收发器数据 1 输入 N
FMC_DP2_M2C_P	MGTHRXP1_228	D2	收发器数据 2 输入 P
FMC_DP2_M2C_N	MGTHRXN1_228	D1	收发器数据 2 输入 N
FMC_DP3_M2C_P	MGTHRXP0_228	E4	收发器数据 3 输入 P
FMC_DP3_M2C_N	MGTHRXN0_228	E3	收发器数据 3 输入 N
FMC_DP4_M2C_P	MGTHRXP3_227	F2	收发器数据 4 输入 P
FMC_DP4_M2C_N	MGTHRXN3_227	F1	收发器数据 4 输入 N
FMC_DP5_M2C_P	MGTHRXP2_227	H2	收发器数据 5 输入 P
FMC_DP5_M2C_N	MGTHRXN2_227	H1	收发器数据 5 输入 N
FMC_DP6_M2C_P	MGTHRXP1_227	K2	收发器数据 6 输入 P
FMC_DP6_M2C_N	MGTHRXN1_227	K1	收发器数据 6 输入 N
FMC_DP7_M2C_P	MGTHRXP0_227	M2	收发器数据 7 输入 P
FMC_DP7_M2C_N	MGTHRXN0_227	M1	收发器数据 7 输入 N
FMC_DP0_C2M_P	MGTHTXP3_228	B6	收发器数据 0 输出 P
FMC_DP0_C2M_N	MGTHTXN3_228	B5	收发器数据 0 输出 N
FMC_DP1_C2M_P	MGTHTXP2_228	C4	收发器数据 1 输出 P
FMC_DP1_C2M_N	MGTHTXN2_228	C3	收发器数据 1 输出 N
FMC_DP2_C2M_P	MGTHTXP1_228	D6	收发器数据 2 输出 P
FMC_DP2_C2M_N	MGTHTXN1_228	D5	收发器数据 2 输出 N
FMC_DP3_C2M_P	MGTHTXP0_228	F6	收发器数据 3 输出 P
FMC_DP3_C2M_N	MGTHTXN0_228	F5	收发器数据 3 输出 N
FMC_DP4_C2M_P	MGTHTXP3_227	G4	收发器数据 4 输出 P
FMC_DP4_C2M_N	MGTHTXN3_227	G3	收发器数据 4 输出 N
FMC_DP5_C2M_P	MGTHTXP2_227	J4	收发器数据 5 输出 P
FMC_DP5_C2M_N	MGTHTXN2_227	J3	收发器数据 5 输出 N
FMC_DP6_C2M_P	MGTHTXP1_227	L4	收发器数据 6 输出 P
FMC_DP6_C2M_N	MGTHTXN1_227	L3	收发器数据 6 输出 N
FMC_DP7_C2M_P	MGTHTXP0_227	N4	收发器数据 7 输出 P
FMC_DP7_C2M_N	MGTHTXN0_227	N3	收发器数据 7 输出 N

表10-3 第三路LPC FMC引脚分配

十一、SD 卡槽

AXKU040开发板包含了一个Micro型的SD卡接口，以提供用户访问SD卡存储器，用于存 储图片 ，音乐或者其他用户数据文件。

信号与FPGA的 BANK64的IO信号相连 ，因为该BANK的VCCIO是FMC2_VADJ，默认是 1.8V。但SD卡的数据电平为3.3V, 我们这里通过TXS02612电平转换器来连接。FPGA和SD卡 连接器的原理图如图11-1所示。

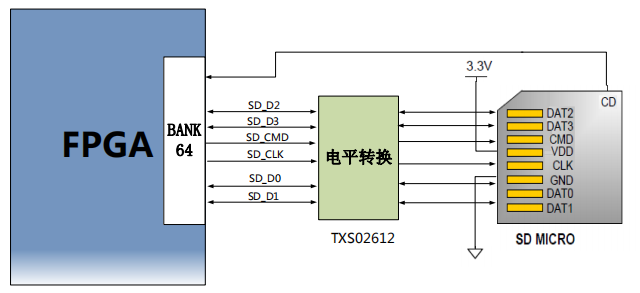

图11-1 SD 卡连接示意图

SD 卡槽引脚分配

信号名称	FPGA 引脚名	FPGA 引 脚号	备注
SD_CLK	IO_L22P_T3U_N6_DBC_AD0P_64	AN8	SD时钟信号
SD_CMD	IO_L21N_T3L_N5_AD8N_64	AL9	SD命令信号
SD_D0	IO_L24N_T3U_N11_64	AL8	SD数据Data0
SD_D1	IO_L22N_T3U_N7_DBC_AD0N_64	AP8	SD数据Data1
SD_D2	IO_L23P_T3U_N8_64	AJ9	SD数据Data2
SD_D3	IO_L21P_T3L_N4_AD8P_64	AK10	SD数据Data3
SD_CD	IO_L23N_T3U_N9_64	AJ8	SD卡插入信号

表11-1 SD 卡引脚分配

十二、SMA、 SATA 接口

AXKU040 开发板设计 6 路 SMA 接口，差分连接到 BANK225 高速收发器上 ，包括一对 TX，一对 RX，一对时钟信号。为客户提供高速外接接口。另外板上预留 2 个 SATA 接口 ，用 于连接固态硬盘。

FPGA 和 SMA 接口连接示意图 ，如图 12-1 所示。

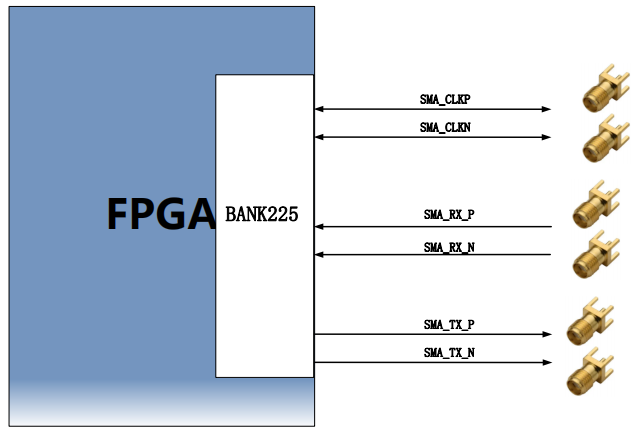

图12-1 SMA 连接器示意图

SMA 接口引脚分配

信号名称	FPGA 引脚名	FPGA 引 脚号	备注
SMA_CLKP	MGTREFCLK1P_225	Y6	收发器时钟信号
SMA_CLKN	MGTREFCLK1N_225	Y5	收发器时钟信号
SMA_TX_P	MGTHTXP3_225	AC4	收发器信号输出
SMA_TX_N	MGTHTXN3_225	AC3	收发器信号输出
SMA_RX_P	MGTHRXP3_225	AB2	收发器信号输入
SMA_RX_N	MGTHRXN3_225	AB1	收发器信号输入

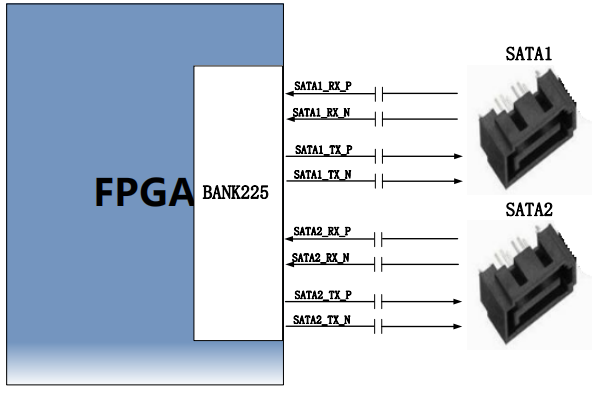

FPGA 和 SATA 接口连接示意图 ，如图 12-2 所示。

图12-2 SATA 连接器示意图

SMA 接口引脚分配

信号名称	FPGA 引脚名	FPGA 引 脚号	备注
SATA1_ TX_P	MGTHTXP0_225	AH6	SATA1数据发送P
SATA1_ TX_N	MGTHTXN0_225	AH5	SATA1数据发送N
SATA1_ RX_P	MGTHRXP0_225	AH2	SATA1数据接收P
SATA1_ RX_N	MGTHRXN0_225	AH1	SATA1数据接收N
SATA2_ TX_P	MGTHTXP1_225	AG4	SATA2数据发送P
SATA2_ TX_N	MGTHTXN1_225	AG3	SATA2数据发送N
SATA2_ RX_P	MGTHRXP1_225	AF2	SATA2数据接收P
SATA2_ RX_N	MGTHRXN1_225	AF1	SATA2数据接收N

表12-2 SATA 连接器引脚分配

十三、温度传感器

AXKU040 开发板上安装了一个高精度 、低功耗 、数字温度传感器芯片 ，型号为 ON Semiconductor公司的 LM75A。LM75A 芯片的温度精度为 0.5 度,传感器和 FPGA 直接为I2C 数字接口， FPGA 通过 I2C 接口来读取当前开发板附近的温度。

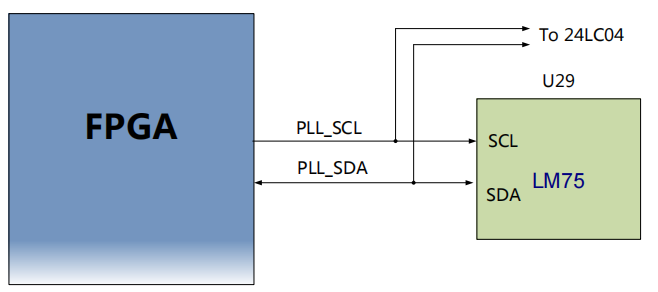

LM75 传感器芯片的设计示意图如图 13-1

图13-1 LM75 传感器芯片

LM75 传感器引脚分配：

引脚名称	FPGA 引脚
I2C_SCL_3V3	P24
I2C_SDA_3V3	P25

表13-1 LM75 传感器引脚分配

十四、JTAG 调试口

在 AXKU040 开发板上预留了一个 JTAG 接口 ，用于下载 FPGA 程序或者固化程序到 FLASH。为了带电插拔造成对 FPGA 芯片的损坏，我们在 JTAG 信号上添加了保护二极管来保 证信号的电压在 FPGA 接受的范围 ，避免 FPGA 的损坏。

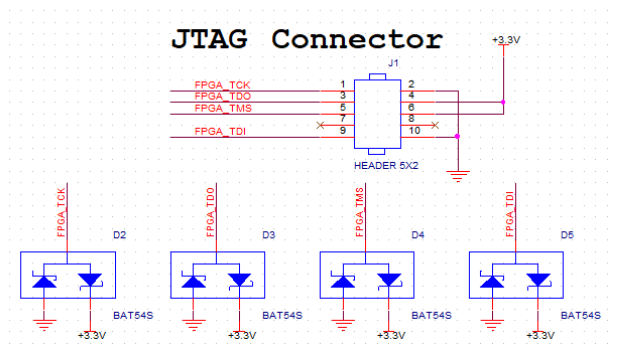

JTAG 的原理图如图 14-1

图14-1 JTAG 的原理图

JTAG 引脚分配：

信号名称	FPGA 引脚名	FPGA 管脚号	备注
FPGA_TDI	TDI_0	V9	JTAG数据输入引脚
FPGA_TMS	TMS_0	W9	JTAG控制引脚
FPGA_TDO	TDO_0	U9	JTAG数据输出引脚
FPGA_TCK	TCK_0	AC9	JTAG时钟引脚

表14-1 JTAG引脚分配

十五、LED 灯

AXKU040 开发板上有 6 个发光二极管 LED,包括 1 个电源指示灯； 1 个 DONE 灯 ，4 个 FPGA 控制指示灯。当开发板上电后电源指示灯会亮起；当 FPGA 配置程序后 ，配置 LED 灯 会亮起。4 个用户 LED 灯连接到 FPGA BANK65 的 IO 上 ，用户可以通过程序来控制亮和灭， 当连接用户 LED 灯的 IO 电压为低时 ，用户 LED 灯熄灭 ，当连接 IO 电压为高时 ，用户 LED 会被点亮。因为 BANK65 的电平为 1.8V，这里我们增加了三级管来驱动 LED 的亮灭。DONE 灯来判断 FPGA 启动是否正常

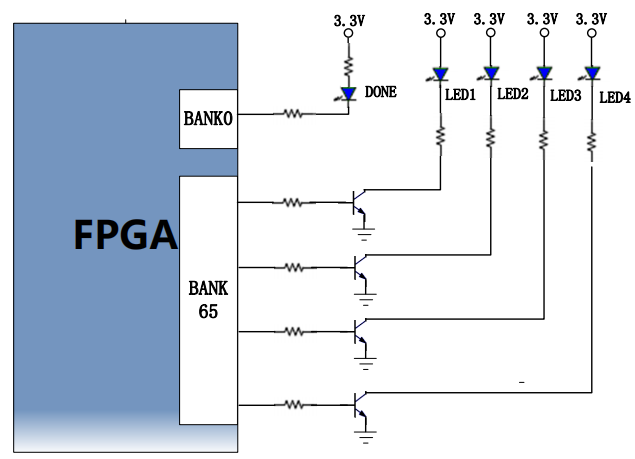

用户 LED 灯硬件连接的示意图如图 15-1 所示：

图15-1 用户 LED 灯硬件连接

LED 灯管脚分配

信号名称	FPGA 引脚名	FPGA 引 脚号	备注
LED1	IO_L22N_T3U_N7_DBC_AD0N_D05_65	L20	用户定义指示灯
LED2	IO_L22P_T3U_N6_DBC_AD0P_D04_65	M20	用户定义指示灯
LED3	IO_L23N_T3U_N9_I2C_SDA_65	M21	用户定义指示灯
LED3	IO_L23P_T3U_N8_I2C_SCLK_65	N21	用户定义指示灯
FPGA_DONE	DONE_0	N7	FPGA 配 置 指 示 灯

表15-1 LED引脚分配

十六、按键

AXKU040 开发板上有 2 个用户按键， 1 个复位按键 。 2 个用户按键中连接到 FPGA BANK65 的 IO 上。用户按键低电平有效 ，为客户实现板子某些功能；复位按键接到 FPGA BANK64 ，用于系统复位。

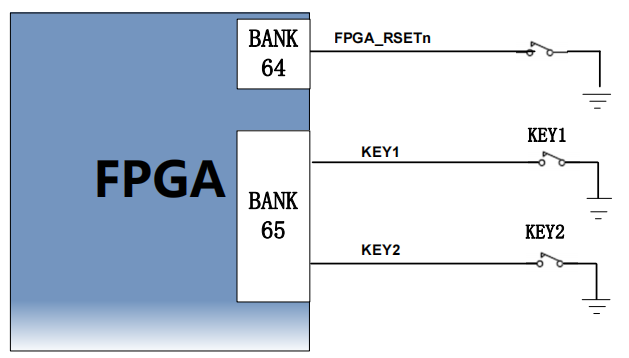

按键的连接示意图如图 16-1 所示：

图16-1 按键的连接

按键的 FPGA 管脚分配：

信号名称	FPGA 引脚名	FPGA 引脚 号	备注
KEY1	IO_L13N_T2L_N1_GC_QBC_44	K21	用户按键
KEY2	IO_L24P_T3U_N10_EMCCLK_65	K20	用户按键
FPGA_RSETn	IO_L24P_T3U_N10_64	AK8	系统复位

表16-1 按键引脚分配

十七、电源

开发板的电源输入电压为 DC12V ，外接+12V 电源给板子供电。外接电源供电时请使用 开发板自带的电源,不要用其他规格的电源 ，以免损坏开发板。

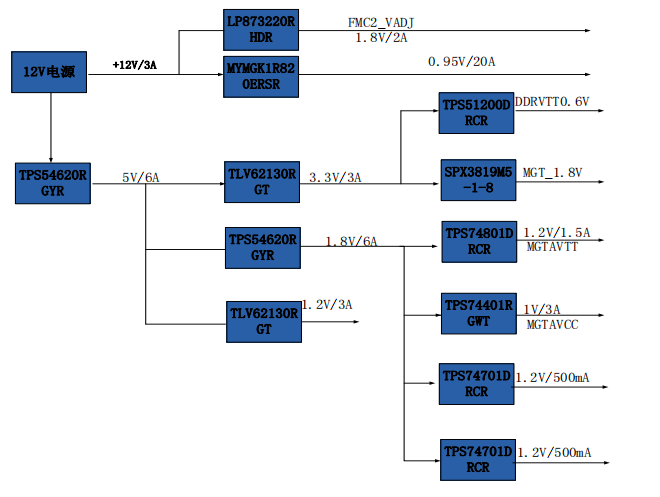

板上的电源设计示意图如下图 17-1 所示:

图17-1 原理图中电源接口部分

各个电源分配的功能如下表所示：

电源	功能
+0.95V	FPGA 的内核电压
+3.3V	FPGA 芯片 IO 电压，FMC，光纤，LED 灯， SD 卡 ，电平转换芯片
+1.8V	HDMI 芯片 ，电平转换芯片电压 ，电源电 压
1.2V/1.5A ， 1.2V/500mA	DDR4， FPGA 芯片， FMC 上电压 ，辅助 电压 ，网口芯片
MGTAVCC( +1.0V)	FPGA 芯片电压
MGTAVTT( +1.2V)	FPGA 芯片电压，
DDRVTT（ 0.6V）	DDR4 上拉电压
FMC2_VADJ（ 1.8V）	FPGA 芯片电压 ，电平转换电压 ，FMC 上 电压
MGT_1.8V ( +1.2V)	FPGA GTH 辅助电压

表17-1 电源接口功能

十八、风扇

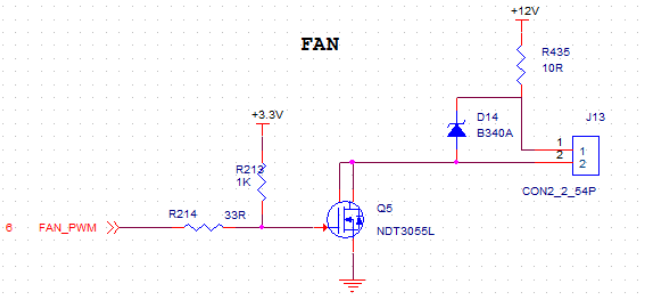

因为 FPGA 正常工作时会产生大量的热量 ，我们在板上为芯片增加了一个散热片和风扇， 防止芯片过热。风扇的控制由 FPGA 芯片来控制 ，控制管脚连接到 BANK65 的 IO 上 ，如果 IO 电平输出为高， MOSFET 管导通 ，风扇工作。板上的风扇设计图如下图 18-1 所示:

图18-1 风扇设计

风扇的控制引脚分配：

信号名称	FPGA 引脚名	FPGA 引脚 号	备注
FAN_PWM	IO_L20P_T3L_N2_AD1P_D08_65	P20	风扇控制引脚

图18-1 风扇设计引脚分配

十九、结构尺寸图

图19-1 正面图（Top View）
